7 inch TFT 40 pin LVDS LCD Display Fabrieksvoorraad 1024x600 Pixel Screen Product Inleiding
SFTO700XC-7052AN TFT LCD-scherm is een 7 inch IPS type full viewing angles scherm met een resolutie van 1024x600 pixels.dit TFT-scherm SFTO700XC-7052AN wordt bediend op 3.3V (spanningsspanning), Vdd is van 3,0V tot 3,6V.

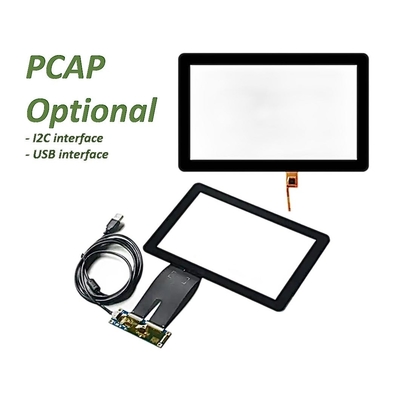

SFTO700XC-7052AN is ontworpen met capacitieve touch panel, IIC en USB interface optionele.De TFT touch LCD SFTO700XC-7052AN is van goede kwaliteitAls industriële display wordt dit product veel gebruikt in industriële en medische toepassingen, POS-terminals, HMI's, huisautomatisering, beveiligingssysteem, enz.
Kenmerken
| Product: |
7 inch LVDS TFT LCD display |
| Resolutie: |
1024 RGB X 600 |
| Interface: |
LVDS |
| Zichtrichting: |
IPS, alle kijkhoeken (85/85/85/85) |
| Oppervlakteverlichting: |
300 Cd/m2 ((nits) |
| Pinnummer: |
40 pin's |
| Lijst Dim.: |
164.9 ((H) x100.0 ((V) × 2.8 ((T) (mm) |
| Actief gebied: |
154.21 ((H) x85.92 ((V) (mm) |
| Oppervlaktebehandeling: |
Harde coating ((3H) |
| Verbinding: |
Plug-in |
| Touchscreen: |
CTP Facultatief |
| Afbeeldingskleuren: |
16.7 M |
| Werktemperatuur |
-20°C tot +70°C |
| Opbergtemp.: |
-30°C tot +80°C |
| Certificaat: |
ISO9001:2015 / ISO1400:2015 |
| Naleving: |
REACH- en RoHS-conform |
>Dit 7-inch TFT-scherm is een kleurmatrix TFT-LCD met een amorfe silicium-TFT (dunnefilmtransistor) als actief schakelapparaat.
>Dit PCAP TFT LCD 7-inch scherm heeft een capacitieve touchscreen met dekselglas dat kan worden aangepast aan de behoeften van de klant.
>Het kleurenpalet dat typisch is voor dit 7-inch TFT-scherm is 50% Min.45%.
>Deze 7-inch LCD TFT heeft een typische responstijd van 30 ms en een maximum van 35 ms.
>Dit 7-inch 1024x600 TFT LCD-scherm heeft een contrastverhouding van Typ:1000 Min:800.
>Deze 7-inch LVDS TFT-monitor kan in een breed temperatuurbereik van -20 graden tot +70 graden werken.
>Dit IPS TFT LCD 7 inch is een groen en milieuvriendelijk product, RoHS & Halogenvrij.
>Deze capacitieve touchscreen van 7 inch heeft een lage rijspanning en een laag stroomverbruik.
7 inch TFT 40 pin LVDS LCD Display Fabrieksvoorraad 1024x600 Pixel Scherm Product tekening
Pin Definitie
Opmerking 1:
indien de LVDS-invoergegevens 6 bit bedragen, moet selb op high worden ingesteld;
indien de LVDS-invoergegevens 8 bit bedragen, moet selb op laag worden ingesteld;
Opmerking 2:
Wanneer CABC_EN=00, CABC OFF.
Wanneer CABC_EN=01, gebruikersinterface afbeelding.
Wanneer CABC_EN=10, nog steeds beeld.
Wanneer CABC_EN=11, bewegende afbeelding.
Als de CABC uit is, sluit de DIMO niet aan, anders verbindt u hem met achterlicht.
Opmerking 3:
Wanneer L/R=0 is ingesteld van rechts naar links scanrichting.
Wanneer L/R=1 is ingesteld van links naar rechts scanrichting.
Wanneer U/D=0 de scanrichting van boven naar beneden instelt.
Wanneer U/D=1 de scanrichting van onder naar boven instelt

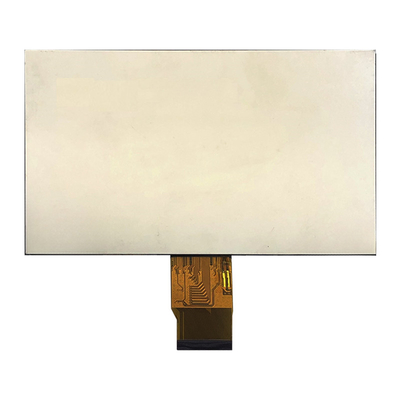

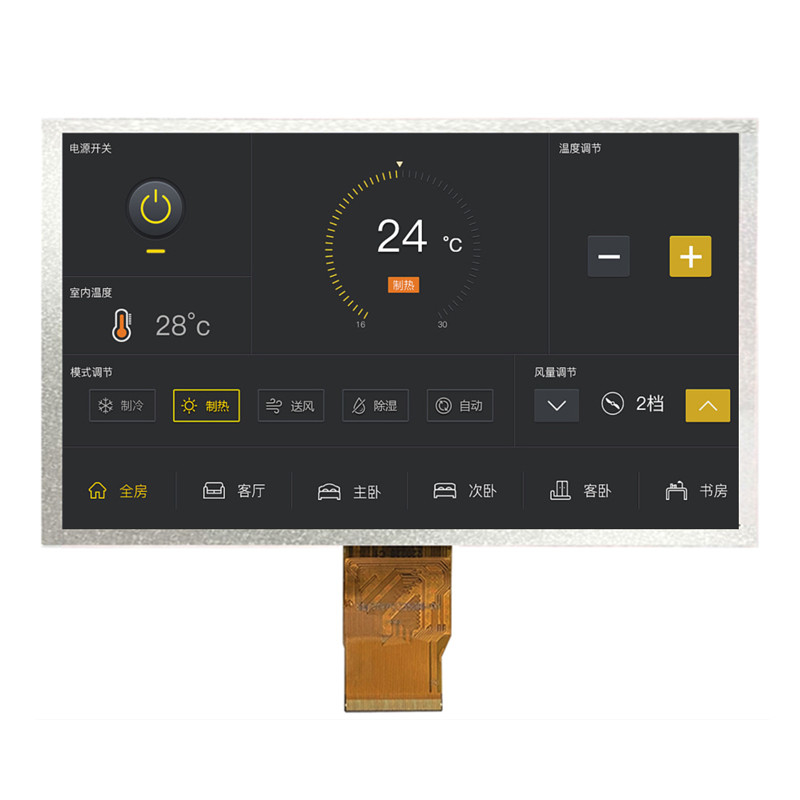

7 inch TFT 40 Pin LVDS LCD Display Fabrieksvoorraad 1024x600 Pixel Screen Product Image
