Productdetails:
|
| Producten: | 7 inch TFT LCD-scherm | Operatieve temp.: | -30°C tot +75°C |
|---|---|---|---|
| Oppervlaktehelderheid: | 1000 cd/m2 ((nits) | Resolutie: | 1024 RGB x 600 |
| Interface: | RGB | Pinnummer: | 50 pin's |
| Zichtrichting: | IPS, Alle kijkhoeken (85/85/85/85) | Lijst Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Actief gebied: | 154.21 ((H) x85.92 ((V) (mm) | aanraakscherm: | CTP Facultatief |
| Oppervlaktebehandeling: | Harde coating ((3H) | Kleuren weergeven: | 16.7 M |
| Verbinding: | Plug-in | Opbergtemperatuur: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1024x600 TFT LCD-Vertoning,50 pin TFT LCD-scherm |
||

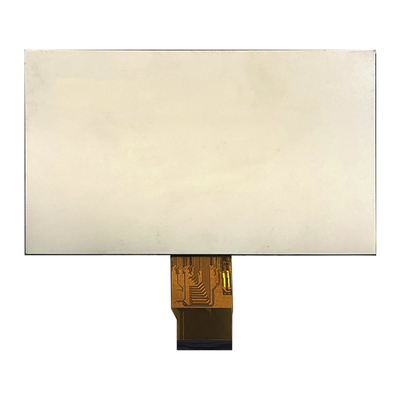

7 inch TFT-LCD-scherm Breed temperatuurbedrijf 1024x600 HMI-scherm RGB 50pins Product Inleiding
SFTO700XC-7026AN TFT LCD-scherm is een 7 inch IPS type full viewing angles scherm met een resolutie van 1024x600 pixels.dit TFT-scherm SFTO700XC-7026AN wordt bediend op 3.3V (spanningsspanning), Vdd is van 3,0V tot 3,6V.
SFTO700XC-7026AN is ontworpen met capacitieve touch panel, IIC en USB interface optionele.De TFT touch LCD SFTO700XC-7026AN is van goede kwaliteitAls industriële display wordt dit product veel gebruikt in industriële en medische toepassingen, POS-terminals, HMI's, huisautomatisering, beveiligingssysteem, enz.
| Product: | 7 inch TFT LCD-scherm |
| Oppervlakteverlichting: | 1000 Cd/m2 ((nits) |
| Werktemperatuur | -30°C tot +75°C |
| Opbergtemp.: | -30°C tot +80°C |
| Pinnummer: | 50 pin's |
| Resolutie: | 1024 RGB X 600 |
| Interface: | RGB |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| Actief gebied: | 154.21 ((H) x85.92 ((V) (mm) |
| Lijst Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Touchscreen: | CTP Facultatief |
| Afbeeldingskleuren: | 16.7 M |
| Oppervlaktebehandeling: | Harde coating ((3H) |
| Verbinding: | Plug-in |
| Certificaat: | ISO9001:2015 / ISO1400:2015 |
| Naleving: | REACH- en RoHS-conform |
Kenmerken
Dit 7 inch TFT-scherm is een kleurmatrix TFT-LCD met amorfe silicium-TFT's (ThinFilm Transistors) als actieve schakeltoestellen.

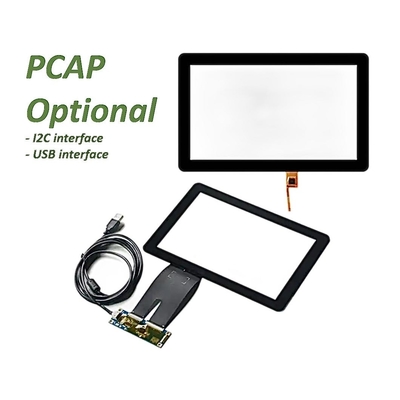

Dit PCAP TFT LCD 7 inch display is ontworpen met capacitieve touchscreen, het dekselglas kan worden aangepast als klant vereiste.
Dit 7 inch TFT-scherm heeft een kleurenbereik van 50% Min.45%.
De reactietijd van deze 7 inch LCD TFT is Typ. 30ms, Max. 35ms.
Dit 7 inch 1024x600 TFT-scherm heeft een contrastverhouding van Typ:1000 Min:800.
Deze 7 inch RGB TFT werkt bij een brede temperatuur van -30 graden tot +75 graden.
7 inch TFT-LCD-scherm met grote temperatuur 1024x600 HMI-scherm RGB 50pins Producttekening
Elektrische specificaties van de LCD-module
Pin Definitie
I: invoer, O: uitvoer, P: vermogen
Opmerking 1: DE/SYNC-modus wordt geselecteerd. Normaal trek je hoog. Wanneer DE-modus wordt geselecteerd, MODE=1 ¢, moeten VS en HS hoog worden getrokken. Wanneer SYNC-modus wordt geselecteerd, MODE= ¢0 ¢, moet DE geaard zijn.
Opmerking 2: Bij het invoeren van RGB-gegevens van 18 bits moeten de twee lagere bits van R, G en B-gegevens gegrond zijn.
Opmerking 3: De gegevens moeten op de valrand van de DCLK worden vergrendeld.

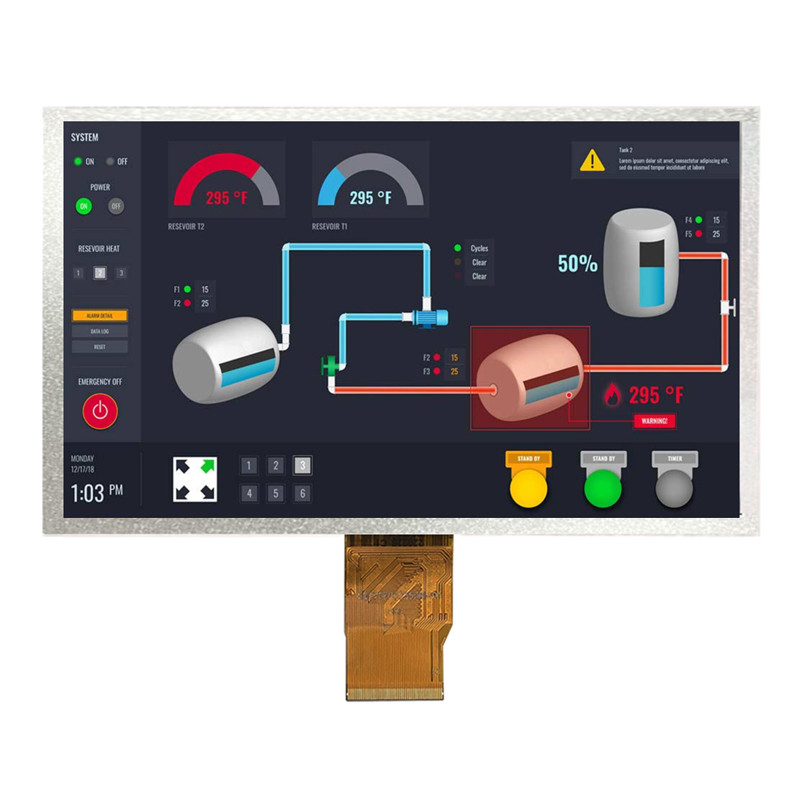

7 inch TFT-LCD-scherm Wijde temperatuur werking 1024x600 HMI-scherm RGB 50pins Productbeeld
