Productdetails:
|
Producten: | de vertoning van 3,5 duimtft lcd | Resolutie: | 320x480 HVGA |
---|---|---|---|
Zichtrichting: | 12 uur. | Pinnummer: | 40 pin's |
Interface: | MCU 8/16BIT, SPI 3/4draad | Oppervlaktehelderheid: | 300 cd/m2 ((nits) |
Lijst Dim.: | 54.48(H) x84.71(V) x3.40(T) (mm) | Actief gebied: | 48.96 ((H) x73.44 ((V) (mm) |
Touchscreen: | met capacitieve aanraakpaneel | Bestuurder IC: | ILI9488 |
CTP-driver: | FT6336U | Verbinding: | Inproppen |
Operatieve temperatuur.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | TFT-LCD-scherm met capacitieve aanraking,320x480 HVGA TFT LCD-scherm |
Inleiding van het product: Goedkope TN-type 3,5 inch TFT-LCD-scherm met capacitieve touchscreen
Overzicht:We zijn verheugd om de Low Cost TN Type 3.5-inch TFT LCD Display te presenteren, een innovatieve oplossing die betaalbaarheid combineert met geavanceerde technologie, perfect voor een breed scala aan toepassingen.Dit scherm beschikt over een betrouwbare MCU samen met een eenvoudig te gebruiken SPI-interface en een responsive capacitive touchscreen, waardoor het een ideale keuze is voor ontwikkelaars en makers.
Belangrijkste kenmerken:
Compacte afmeting: De 3,5 inch grote afmeting maakt het perfect voor ruimtebeperkte projecten, terwijl het nog steeds voldoende visuele ruimte biedt.
Hoge resolutie: Geniet van heldere beelden en levendige kleuren die dankzij de hoge resolutie-displaymogelijkheden leven in uw toepassingen blazen.
Capacitieve touchscreen: de ingebouwde capacitieve touchtechnologie biedt een intuïtieve gebruikerservaring, waardoor naadloze navigatie en interactie mogelijk is.
MCU-compatibiliteit: ontworpen om harmonieus te werken met een verscheidenheid aan MCU's, dit scherm is veelzijdig en gemakkelijk te integreren in uw bestaande systemen.
SPI-interface: het SPI-communicatieprotocol zorgt voor snelle gegevensoverdracht en verbetert de systeemprestaties, waardoor snelle reactietijden voor interactieve toepassingen mogelijk zijn.
Kosteneffectieve oplossing: als een goedkope optie voldoet dit scherm aan de begrotingsbeperkingen zonder afbreuk te doen aan kwaliteit of prestaties.
Voordelen:
Eenvoudige integratie: met duidelijke pinouts en documentatie is het integreren van dit scherm in uw projecten eenvoudig en bespaart u tijd en moeite.
Brede toepassingen: Geschikt voor verschillende toepassingen, waaronder IoT-apparaten, handheld gadgets, automatiseringssystemen en educatieve hulpmiddelen.
Robuuste duurzaamheid: ontworpen om dagelijks gebruik te weerstaan, waardoor duurzaamheid en betrouwbaarheid in verschillende omgevingen worden gewaarborgd.
Toepassingen:
Consumentenelektronica: Perfect voor kleine gadgets zoals slimme huishoudelijke apparaten, gezondheidsmonitors en draagbare gamingconsoles.
Industriële besturingssystemen: ideaal voor HMI-toepassingen (Human-Machine Interface), waardoor gebruikersbetrokkenheid en operationele efficiëntie worden verbeterd.
Onderwijsprojecten: Een geweldig hulpmiddel voor studenten en hobbyisten, waardoor leren en prototyping interactief en leuk worden.
Conclusie:Het Low Cost TN Type 3.5-inch TFT LCD-scherm met capacitief aanraakscherm is een game-changer voor ontwikkelaars die op zoek zijn naar een budgetvriendelijke maar toch hoogwaardige displayoplossing.Of u nu een nieuw product maakt of een bestaand product verbetertBegin vandaag nog met uw project met dit uitzonderlijke scherm!
Kenmerken
Product: | 3.5 inch TFT LCD-scherm |
Resolutie: | 320x480 HVGA |
Interface: | MCU 8/16BIT, SPI 3/4draad |
Pinnummer: | 40 pin's |
Zichtrichting: | 12 uur. |
Oppervlakteverlichting: | 300 Cd/m2 ((nits) |
Lijst Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
Actief gebied: | 48.96 ((H) x73.44 ((V) (mm) |
Touchscreen: | Met capacitieve touchpaneel |
CTP-bestuurder: | FT6336U |
Bestuurder IC: | ILI9488 |
Verbinding: | Inproppen |
Werktemperatuur | -20°C tot +70°C |
Opbergtemp.: | -30°C tot +80°C |
Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
Naleving: | REACH- en RoHS-conform |
Mechanische dimensie
Optische specificatie
Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
Witte helderheid (midden) | Lv |
Θ=0Normaal BekijkenHoek IBL= 120mA |
- Dat is... | 300 | - Dat is... | cd/m2 | |
Reactietijd | Tr+Tf | - Dat is... | 20 | 40 | ms | ||
Contrastverhouding | CR | - Dat is... | 500 | - Dat is... | - Dat is... | ||
Kleur Chromaticiteit (CIE1931) |
wit | Wx | 0.292 | 0.307 | 0.322 | ||
Wy. | 0.312 | 0.327 | 0.342 | ||||
Zienhoek |
Hor |
Het |
CR≥10 |
- Dat is... | 70 | - Dat is... | |
ΘR | - Dat is... | 70 | - Dat is... | ||||
Ver |
De | - Dat is... | 60 | - Dat is... | |||
Het | - Dat is... | 60 | - Dat is... | ||||
Uniformiteit van de helderheid | Gemiddeld | Θ=0 | 80 | 90 | - Dat is... | % | |
Kleurbereik | NTSC | Θ=0 | 57 | 60 | - Dat is... | % | |
Optima View richting | 12 uur. |
Metingstoestand
> Omgeving: donkere kamer
> LED-stroom IL: 120mA
> Omgevingstemperatuur: 25±2°C
> 15 min. opwarmtijd
Elektrische kenmerken
Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
Analoog voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
Digitale voedingsspanning | VDDI | 1.65 | 1.8 | 3.3 | |
Invoersignaal Spanning | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Kenmerken van de achtergrondverlichtingseenheid
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
LED-stroom | II. | - | 90 | 120 | mA |
LED-spanning | VL | - | 2.8 | 3.2 | V |
Levensduur van de LED in bedrijf | Hrs. | 30000 | 40000 | - | Uur |
LCM-interface Pin Definitie
Pinnetje - Nee, dat is niet waar. |
Symbool | Functie |
1 | XL | Raak de linker lijn aan. |
2 | VU | Raak het bovenste circuit aan. |
3 | XR | Raak de rechter eindlijn aan. |
4 | YD | Raak de onderste lijn aan. |
5 | GND | Ground |
6 | IOVCC | Stroomvoorziening 1,8 V |
7 | VCC | Stroomvoorziening 2,8 V |
8 | FMARK | Frame synchronisatie signaal |
9 | CS | Chip selecteer input pin (actief laag) |
10 | RS | Vertoon van gegevens/commando-selectie-pin parallel |
11 | WR/SPI_SCL | Schrijven in 8080 MCU parallel interface / SCL pin als Serial Clock |
12 | RD | Lezen in 8080 MCU parallelle interface. |
13 | SPI_SDA | serie-gegevensinvoer/uitvoer tweerichtingspin |
14 | SPI_SDO | Uitvoer van seriële gegevens |
15 | Reset | Externe reset-invoer. |
16 | GND | Ground |
17 tot 32 | DB0-DB15 | MCU parallelle interface databus. |
33 | LEDA | LED-achterlicht ((Anode) |
34-36 | LEDK | LED-achterlicht ((Kathode) |
37 | GND | Ground |
38 | IM0 | Selecteer de interface modus |
39 | IM1 | Selecteer de interface modus |
40 | IM2 | Selecteer de interface modus |
Touch FPC pin definitie
1 | CTP_RST | Touchscreen opnieuw instellen |
2 | CTP_INT | Touchscreen onderbrekingssignaal |
3 | CTP_SDA | Touchscreen-gegevenssignaal |
4 | CTP_SCL | Touchscreen kloksignaal |
5 | GND | Ground |
6 | VDD | Stroomvoorziening |

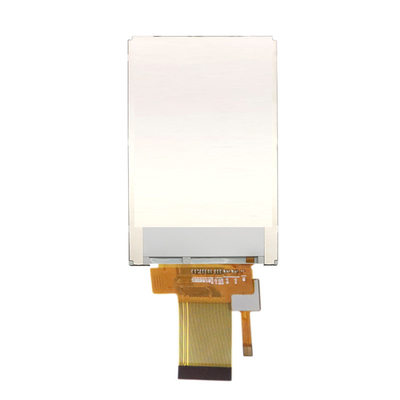

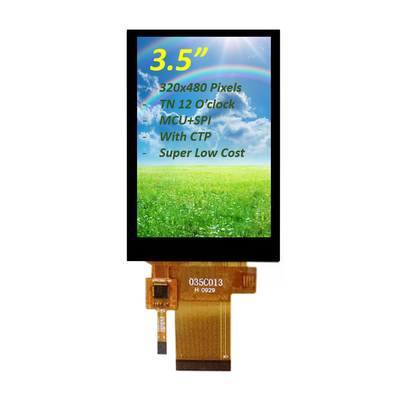

Productbeeld
Fabrieksfaciliteiten en certificaten
Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende nummernummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in een strikt kwaliteitscontrolesysteem en het defecte percentage zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
