Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTC430B-7082B1-CT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 PCs
Prijs: The price for bulk order varies depending on the lot order quantity or the annual quantity demand.
Verpakking Details: Standaard exportpakket
Levertijd: 3-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid

beschrijving

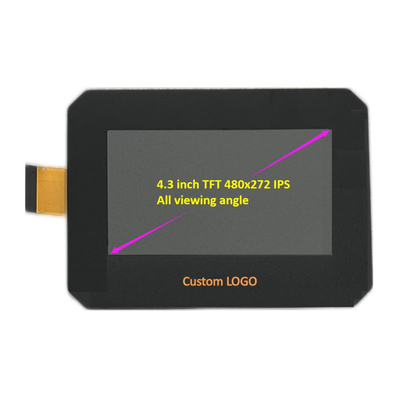

Producten: 4.3" inch IPS TFT LCD Resolutie: 480x272 punten
Interface: RGB 40 pin Operatieve temp.: -20°C tot +70°C
Opbergtemperatuur: -30°C tot +80°C Zichtrichting: Alle gezichtshoeken (85/85/85/85)
aanraakscherm: Optioneel capacitieve touchpaneel Bestuurder IC: ST7282
Pinnummer: 40 Spelden Afmetingen van het glas van het deksel: 130 x 96 mm
Verbinding: FPC Plugging type Oppervlaktehelderheid: 350 cd/m2
LED-levensduur: 40,000 uur Naleving: REACH- en RoHS-conform
Markeren:

De Vertoning van 4

,

3 Duimtft lcd

,

China Vervaardiger TFT-LCD-scherm

4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid Inleiding van het product

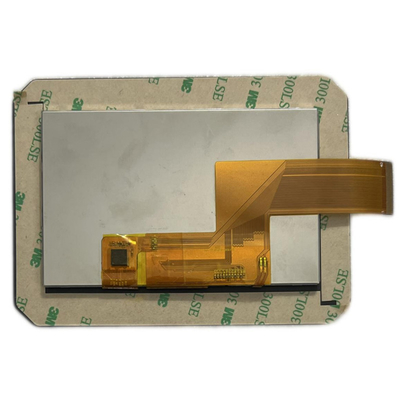

SFTC430B-7082B1-CT is een diagonaal 4,3 inch IPS Full Viewing Angle TFT LCD-module met een resolutie van 480x272 pixels. Deze module is ingebouwd met SC7282 IC;het bevat de functies van de controller- en bestuurder-IC, ondersteunt RGB-interface, voedingsspanning (Vdd) varieert van 3,0 V tot 3,6 V. Deze module is met IPS volledige kijkhoek ((80/80/80/80), en de beeldverhouding is 16:9.

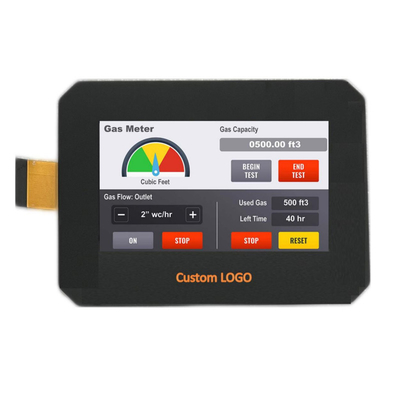

SFTC430B-7082B1-CT TFT LCD Display-module is landschapsmodus met helderheid 350 nits.SFTC430B-7082B1-CT kan worden gebruikt bij temperaturen van -20°C tot +70°CDe opslagtemperaturen variëren van -30°C tot +80°C.
Toepassing
Algemeen gebruikt in koffiemachine, magnetron, scanner, domotica, toegangscontrolesysteem, bewakingsapparatuur, analysatoren, beveiligingssysteem, tuinbewatersysteem, POS-terminal, Cash Reader,enz..

Voordelen van het product
1.IPS volledige kijkhoek ((80/80/80/80). Erg goede kijkhoek. Perfect voor verschillende soorten toepassingen, ongeacht het opzetten, of op de tafel, of gebruikt handheld, enz.
2Uitstekende weergave van achtergrondkleur, lichtsterkte, kijkhoek en intensiteit, enz.
3Een andere variant met een lengte van 4,3 inch, kan bij industriële toepassingen worden gebruikt bij hoge temperaturen van -30°C tot +80°C.
4.Flexibel te hebben met of zonder resistief touchscreen. We kunnen ook voor klanten gepersonaliseerd CTP ((capacitive touch panel) ontwerpen. FPC is ook aanpasbaar.
5Een goedkope oplossing van dezelfde soort in de LCD-industrie.
6Makkelijk te installeren en onderhouden.

Product: 4.3 inch IPS TFT LCD Resolutie: 480x272 punten
Interface: RGB 40 pin Werktemperatuur -20°C tot +70°C
Opbergtemp.: -30°C tot +80°C Zichtrichting: Alle gezichtshoeken (85/85/85/85)
Touchscreen: Optioneel capacitieve touchpaneel Bestuurder IC: ST7282
Pinnummer: 40 PINS Afmetingen van het dekselglas: 130 x 96 mm
Verbinding: FPC-stoptype Oppervlakteverlichting: 350 Cd/m2
LED-levensduur: 40000 uur Naleving: REACH- en RoHS-conform





4.3 inch TFT LCD Display China Manufacturer Supplier, 4.3 inch Landscape TFT LCD Module Met 350 Nits Helderheid Producttekening

4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 0



4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 1

Interface pin definitie

Nee, dat is niet zo. PIN-naam Invoer/uitvoer Beschrijving
1 LED-K Ik... LED-kathode
2 LED-A Ik... LED-anode
3 VSS Ik... Power Ground
4 VDD Ik... Stroombron
5-12 R00-R07 Ik... RED-gegevenssignaal (LSB)
13 tot 20 G00-G07 Ik... GREEN Gegevenssignaal ((LSB))
21-28 B00-B07 Ik... Blauw gegevenssignaal (LSB)
29 VSS Ik... Power Ground
30 DLCK Ik... Clock Signal om elke datum te monteren
31 DISP Ik... Vertoon van het aan/uitsignaal
32 HSYNC Ik... Horizontaal synchronisatiesignaal
33 VSYNC Ik... Verticaal synchronisatiesignaal
34 DE Ik... Invoergegevens in staat stellen om te bedienen
35 NC - Open zetten
36 GND Ik... Power Ground
37 XR Ik... PIN-code van het touchpaneel
38 YD Ik... PIN-code van het touchpaneel
39 XL Ik... PIN-code van het touchpaneel
40 VU Ik... PIN-code van het touchpaneel

Maximale absolute limiet

Artikel 1 Symbool Waarde Eenheid
Stroomtoevoerspanning voor logica VDD 3.0~3.6 V
Inlaatspanning Vinaal VDD+0.3 V
Werktemperatuur Topr - 20 tot 70 °C
Bergingstemperatuur Tstg -30 tot 80 °C

Achterlicht Elektro-optische kenmerken

Artikel 1 Symbool Min. TYP Maximaal Eenheid

Test

Voorwaarde

Voedingsspanning Vf - 25.6 - V Als = 20mA
Voedingsstroom Als - 20 - mA -
Omgekeerde spanning Vr - - 5 V -
Energieverlies Pd - 512 - mW -
Lichtsterkte voor LCM



-

- 350 - Cd/m2 Als = 20mA
Eenvormigheid voor LCM - 70 75 - % Als = 20mA
Achterlichtkleur Wit

Betrouwbaarheidstest

Artikel 1 Voorwaarde Tijd (uren) Beoordeling
Hoge temperatuur opslag 80°C 120



Geen afwijkingen.

in functies

en uiterlijk

Hoge temperatuur.



70°C 120
Lagering bij lage temperatuur -30°C 120
Lage temperatuur. -20°C 120
Vochtigheid 60°C/ 90% RH 120
Thermische schoktemperatuur.

-20 °C ¬ 25 °C ® 70 °C

(0,5 uur ¬ 5 minuten ® 0,5 uur)

10 cycli



4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid Productbeeld
4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 24.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 34.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 4

Kwaliteitsmanagement


1. Kwaliteitsbeleid
Zorg voor een goede kwaliteit en lever goederen op tijd;
Om aan de eisen van de klant te voldoen met continue verbetering
2. EHS-beleid
Het naleven van wet- en regelgeving en het voorkomen en beheersen van verontreiniging;
Om te proberen de uitstoot te verminderen en de hulpbronnen te behouden en ten volle te benutten;
Verbeteren van het bewustzijn van milieubescherming en voortdurend verbeteren van het milieu;
3. Aanvaarding van maatregelen
Het zal zijn kwaliteitsbeleid transparanter maken en het bewustzijn van de werknemers over kwaliteit verbeteren door middel van opleiding en onderwijs;
Door de toepassing van het 5S-management zal het kantoor en de productieplaats netjes en geordend en de werknemers goed opgeleid worden;
Zij zal ervoor zorgen dat het kwaliteitsgarantiesysteem ISO9001 alle aspecten van de kwaliteit van producten en diensten bestrijkt voordat deze worden opgenomen in het gereguleerde en procedurele beheer en de controle;
Onder het uitgangspunt dat de kwaliteit gegarandeerd is, zal het de productiekosten verminderen, met inbegrip van de kosten van grondstoffen, en de productie- en managementefficiëntie verbeteren.



Fabrieksfaciliteiten en certificaten

4.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 54.3 inch TFT LCD Display China Fabrikant Leverancier, 4.3 inch Landschap TFT LCD Module Met 350 Nits Helderheid 6



LCD touchscreen


1.1 Resistief touchscreen
Voor de komst van de iPhone, werden resistieve touchscreens bijna uitsluitend gebruikt, die druksensoren gebruikten voor contactdetectie controle,met een vermogen van niet meer dan 50 W,.

Het belangrijkste onderdeel van het resistieve aanraakscherm is een resistief filmscherm dat zeer goed aansluit bij het oppervlak van het scherm, dat een meerlaagse composietfilm is,met een laag glas of harde kunststofplaat als basislaag, en het oppervlak is bekleed met een geleidende laag van doorzichtig metaaloxide (transparante geleidingsvermogen), die is bedekt met een laag van harding van het buitenste oppervlak,gladde en wrijvingsrustende plastic laag, en het binnenste oppervlak ervan is eveneens bekleed met een coating,en er zijn veel kleine (minder dan 1/1000 inch) transparante isolatie punten tussen hen om de twee lagen van geleidende laag isolatie te scheidenWanneer de vinger het scherm raakt, komen de twee lagen geleidende lagen in contact op het aanraakpunt en verandert de weerstand, waardoor een signaal in de X- en Y-richting wordt gegenereerd.die vervolgens naar de touchscreen controller wordt gestuurdDe controller detecteert dit contact, berekent de positie van (X,Y) en simuleert vervolgens het gedrag van de muis op basis van de verkregen positie.Dit is het meest fundamentele principe van resistieve technologie touchscreens.

Het door de auteur gebruikte touchscreen is een resistief touchscreen en de eigen touchscreen-besturingschip is XPT2046 (op de achterkant van het LCD-scherm U1 staat de chip).XPT2046 is een 4-draad touchscreen controller (SPI-communicatie) met een 12 bit resolutie 125KHz slew rate stap-voor-stap benadering A/D converter. XPT2046 ondersteunt laagspannings-I/O-interfaces van 1,5 V tot 5,25 V. XPT2046 kan de positie van het ingedrukte scherm detecteren door twee A/D-omrekeningen uit te voeren,en naast het meten van de druk op het touchscreenHet werktemperatuurbereik is -40°C tot +85°C.



De chip is volledig compatibel met ADS7843 en ADS7846, en u kunt naar het gegevensblad van deze twee chips verwijzen voor gedetailleerd gebruik van deze chip.
Vermelding:

(1) Wanneer de XPT2046-chip wordt gebruikt, wordt rechtstreeks gebruik gemaakt van SPI-communicatie (zowel software als hardware) om de hoge 12-bit-gegevensuitgang door de MISO-terminal te lezen,en dan de X en Y coördinaten te lezen door middel van coördinaten omzetting en filteren operaties; (Dit blijkt uit het programmeringsproces)

(2) Vanwege de bijzondere fysische eigenschappen vereist het basisgebruik van een resistief aanraakscherm een kalibratie van de aanraakfout.maar de kalibratiegegevens van resistief scherm van hetzelfde type LCD zijn ongeveer;

(3) Vanwege het bestaan van een mechanisme dat moet worden gekalibreerd voor resistieve touchscreens, is het over het algemeen noodzakelijk om te kalibreren voordat het wordt gebruikt.we kunnen 24CXX (EEPROM) gebruiken om de kalibratiecompensatieparameters op te slaan, en dan hoeven we niet elke keer dat we de computer aanzetten opnieuw te kalibreren; (als laatste redmiddel, gezien de kosten,het is eigenlijk mogelijk om de kalibratiegegevens in flash te opslaan - niet erg aanbevolen);

Voordelen van resistief aanraakscherm: hoge precisie, lage prijs, sterke vermogen tegen interferentie en goede stabiliteit.
Nadelen van resistief touchscreen: gemakkelijk te krabben, lichtdoorlaatbaarheid niet erg goed en niet multi-touch ondersteunt (datumcorrectie vereist,anders is de verschuiving niet klein)



1.2 capacitieve touchscreen
Tegenwoordig gebruiken bijna alle smartphones, inclusief tablet computers, capacitieve schermen als touchscreen, capacitieve schermen zijn het gebruik van menselijk lichaam sensing voor contactdetectie controle,geen rechtstreeks contact of slechts licht contact, door de geïnduceerde stroom te detecteren om de touchcoördinaten te lokaliseren.

Er zijn twee hoofdsoorten capacitieve touchscreens:

1) oppervlak capacitieve capacitieve touchscreen.

De capacitieve touchscreentechnologie op het oppervlak maakt gebruik van ITO (indiumtin-oxide,een doorzichtig geleidend materiaal) geleidende film om het aanraakgedrag van het schermoppervlak te detecteren door middel van elektrisch veldsensorenMaar capacitieve touchscreens hebben een aantal beperkingen, ze kunnen slechts één vinger of één aanraking herkennen.

2) Geprojecteerd capacitieve touchscreen.

Geprojecteerde capacitieve touchscreens zijn sensoren die touchscreenelektroden gebruiken om elektrostatische veldlijnen uit te zenden.Er zijn twee soorten capaciteit die in het algemeen worden gebruikt in geprojecteerde capacitieve sensing technologie: zelfcapaciteit en interactiecapaciteit.

Zelfcapaciteit, ook wel absolute capaciteit genoemd, is de meest gebruikte methode en zelfcapaciteit verwijst meestal naar de capaciteit die bestaat uit een scanelektrode en grond.Op het oppervlak van het glas, zijn er transversale en longitudinale scanelektroden van ITO, en tussen deze elektroden en de grond vormt een capacitieve pool.een condensator wordt parallel aan het circuit toegevoegd, waardoor de totale capaciteit van de scanlijn verandert.

Interactiecapaciteit, ook bekend als spanningcapaciteit, vormt een capaciteit op het snijpunt van transversale en longitudinale ITO-elektroden op het glazen oppervlak.De interactieve capaciteitsscanmethode is om de capaciteitsverandering bij elke kruising te scannen om de positie van het touchpoint te bepalenWanneer het wordt aangeraakt, zal het de koppeling van aangrenzende elektroden beïnvloeden, waardoor de capaciteit aan het kruispunt verandert,en de scanning methode van de interactieve capaciteit kan de capaciteitswaarde van elke kruising en de capaciteitsverandering na aanraking detecterenHet gebruik van de scanner voor het detecteren van X*Y-elektroden is in de meeste gevallen niet toegankelijk.alle gebruik maken van interactieve capacitieve technologie. (Het LCD van de auteur punctuele atoom elite board is een capacitieve touchscreen)

Het transmisieve capacitieve aanraakscherm maakt gebruik van twee kolommen elektroden in de verticale en horizontale kolommen om een sensoriese matrix te vormen.de X-as-elektrode en de Y-as-elektrodeDe elektrode op de afbeelding is transparant en is hier voor iedereen.de nauwkeurigheid en resolutie van het capacitieve scherm van de transparante elektrode in de as X en Y zijn gerelateerd aan het aantal kanalen in de as X en YHoe meer kanalen, hoe nauwkeuriger.
