2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT fabrikant

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT fabrikant Product Inleiding

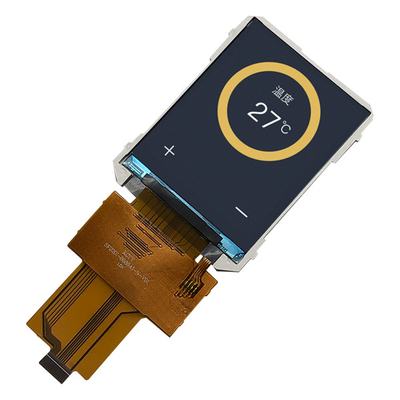

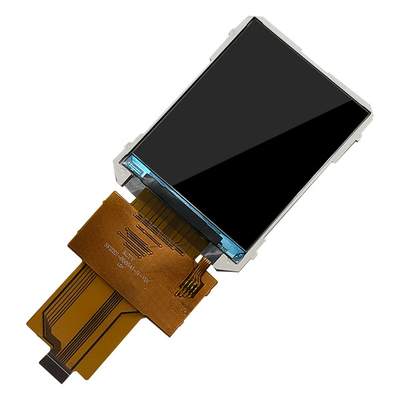

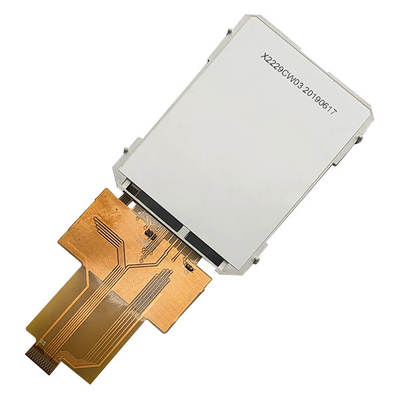

SF-TC220I-8686A1-Nis een 2,2-inch diagonaal full-color QCIF 170x220 TFT LCD-scherm. het is gemakkelijk te bedienen door MCU. Dit 2,2-inch TFT-LCD zonder aanraakscherm (optioneel) kan worden gebruikt in ingebedde systemen,industrieel apparaat, beveiligings- en handheld apparatuur die een weergave in hoge kwaliteit en kleurrijke afbeelding vereisen. Het ondersteunt SPI-interface.de FFC/FPC staartmatten met gemakkelijk te vinden stopcontacten.

SF-TC220I-8686A1-N heeft veel optionele ontwerpen als gevolg van de verschillende toepassingsomgeving. het ondersteunt EMI-testen en ernstige betrouwbaarheidstesten, met en zonder resistief aanraakpaneel,met / zonder capacitieve touchscreen, een hogere helderheid tot 1000 nits.

Kenmerken:

Vragen:

Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.

Q2: Hoe zit het met de doorlooptijd?

A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.

Q3. Heeft u een MOQ limiet voor monster en productie bestelling?

A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?

A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?

A: Laat ons eerst uw vereisten of toepassing weten.

In de tweede plaats citeren wij volgens uw eisen of onze suggesties.

Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.

Ten vierde regelen wij de productie.

Q6. Mag ik mijn logo op het LCD-product afdrukken?

A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.

V7: Biedt u garantie voor de producten?

A: Ja, we bieden 1 jaar garantie op onze producten.

V8: Hoe moet ik omgaan met de defecte?

A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.

Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT fabrikant Producttekening

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT fabrikant Product Inleiding

Fabrieksfaciliteiten en certificaten

LCD-touchscreen - aanraking
1.1 Resistief touchscreen
Voor de komst van de iPhone, werden resistieve touchscreens bijna uitsluitend gebruikt, die druksensoren gebruikten voor contactdetectie controle,met een vermogen van niet meer dan 50 W,.

Het belangrijkste onderdeel van het resistieve aanraakscherm is een resistief filmscherm dat zeer goed aansluit bij het oppervlak van het scherm, dat een meerlaagse composietfilm is,met een laag glas of harde kunststofplaat als basislaag, en het oppervlak is bekleed met een geleidende laag van doorzichtig metaaloxide (transparante geleidingsvermogen), die is bedekt met een laag van harding van het buitenste oppervlak,gladde en wrijvingsrustende kunststoflaag, en het binnenste oppervlak ervan is eveneens bekleed met een coating,en er zijn veel kleine (minder dan 1/1000 inch) transparante isolatie punten tussen hen om de twee lagen van geleidende laag isolatie te scheidenWanneer de vinger het scherm raakt, komen de twee lagen geleidende lagen in contact op het aanraakpunt en verandert de weerstand, waardoor een signaal in de X- en Y-richting wordt gegenereerd.die vervolgens naar de touchscreen controller wordt gestuurdDe controller detecteert dit contact, berekent de positie van (X,Y) en simuleert vervolgens het gedrag van de muis op basis van de verkregen positie.Dit is het meest fundamentele principe van resistieve technologie touchscreens.

Het door de auteur gebruikte touchscreen is een resistief touchscreen en de eigen touchscreen-besturingschip is XPT2046 (op de achterkant van het LCD-scherm U1 staat de chip).XPT2046 is een 4-draad touchscreen controller (SPI-communicatie) met een 12 bit resolutie 125KHz slew rate stap-voor-stap benadering A/D converter. XPT2046 ondersteunt laagspannings-I/O-interfaces van 1,5 V tot 5,25 V. XPT2046 kan de positie van het ingedrukte scherm detecteren door twee A/D-conversies uit te voeren,en naast het meten van de druk op het touchscreenHet werktemperatuurbereik is -40°C tot +85°C.

De chip is volledig compatibel met ADS7843 en ADS7846, en u kunt naar het gegevensblad van deze twee chips verwijzen voor gedetailleerd gebruik van deze chip.
Vermelding:

(1) Wanneer de XPT2046-chip wordt gebruikt, wordt rechtstreeks gebruik gemaakt van SPI-communicatie (zowel software als hardware) om de hoge 12-bit-gegevensuitgang door de MISO-terminal te lezen,en dan de X en Y coördinaten te lezen door middel van coördinaten omzetting en filteren operaties; (Dit blijkt uit het programmeringsproces)

(2) Vanwege de bijzondere fysische eigenschappen vereist het basisgebruik van een resistief aanraakscherm een kalibratie van de aanraakfout.maar de kalibratiegegevens van resistief scherm van hetzelfde type LCD zijn ongeveer;

(3) Vanwege het bestaan van een mechanisme dat moet worden gekalibreerd voor resistieve touchscreens, is het over het algemeen noodzakelijk om te kalibreren voor gebruik.we kunnen 24CXX (EEPROM) gebruiken om de kalibratiecompensatieparameters op te slaan, en dan hoeven we niet elke keer dat we de computer aanzetten opnieuw te kalibreren; (als laatste redmiddel, gezien de kosten,het is eigenlijk mogelijk om de kalibratiegegevens in flash te opslaan - niet erg aanbevolen);

Voordelen van resistief aanraakscherm: hoge precisie, lage prijs, sterke vermogen tegen interferentie en goede stabiliteit.
Nadelen van resistief touchscreen: gemakkelijk te krabben, lichtdoorlaatbaarheid niet erg goed en niet multi-touch ondersteunt (datumcorrectie vereist,anders is de verschuiving niet klein)

1.2 capacitieve touchscreen
Tegenwoordig gebruiken bijna alle smartphones, inclusief tabletcomputers, capacitieve schermen als touchscreen, capacitieve schermen zijn het gebruik van menselijk lichaam sensing voor contactdetectie controle,geen rechtstreeks contact of slechts licht contact, door de geïnduceerde stroom te detecteren om de touchcoördinaten te lokaliseren.

Er zijn twee hoofdsoorten capacitieve touchscreens:

1Oppervlak capacitieve capacitieve touchscreen.

De capacitieve touchscreentechnologie op het oppervlak maakt gebruik van ITO (indiumtin-oxide,een doorzichtig geleidend materiaal) geleidende film om het aanraakgedrag van het schermoppervlak te detecteren door middel van elektrisch veldsensorenMaar oppervlakkige capacitieve touchscreens hebben een aantal beperkingen, ze kunnen slechts één vinger of één aanraking herkennen.

2Geprojecteerd capacitieve touchscreen.

Geprojecteerde capacitieve touchscreens zijn sensoren die touchscreenelektroden gebruiken om elektrostatische veldlijnen uit te zenden.Er zijn twee soorten capaciteit die in het algemeen worden gebruikt in geprojecteerde capacitieve sensing technologie: zelfcapaciteit en interactiecapaciteit.

Zelfcapaciteit, ook wel absolute capaciteit genoemd, is de meest gebruikte methode en zelfcapaciteit verwijst meestal naar de capaciteit die bestaat uit een scanelektrode en grond.Op het oppervlak van het glas, zijn er transversale en longitudinale scanelektroden van ITO, en tussen deze elektroden en de grond vormt een capacitieve pool.een condensator wordt parallel aan het circuit toegevoegd, waardoor de totale capaciteit van de scanlijn verandert.

Interactiecapaciteit, ook wel spanningcapaciteit genoemd, vormt een capaciteit op het snijpunt van transversale en longitudinale ITO-elektroden op het glasoppervlak.De interactieve capaciteitsscanmethode is om de capaciteitsverandering bij elke kruising te scannen om de positie van het touchpoint te bepalenWanneer het wordt aangeraakt, zal het de koppeling van aangrenzende elektroden beïnvloeden, waardoor de capaciteit aan het kruispunt verandert,en de scanning methode van de interactieve capaciteit kan de capaciteitswaarde van elke kruising en de capaciteitsverandering na aanraking detecterenHet gebruik van de scanner voor het detecteren van X*Y-elektroden is in de meeste gevallen niet toegankelijk.alle gebruik maken van interactieve capacitieve technologie. (Het LCD van de auteur punctuele atoom elite board is een capacitieve touchscreen)

Het transmisieve capacitieve aanraakscherm gebruikt twee elektrodenkolommen in de verticale en horizontale kolommen om een sensoriële matrix te vormen.de X-as-elektrode en de Y-as-elektrodeDe elektrode op de afbeelding is transparant en is hier voor iedereen.de nauwkeurigheid en resolutie van het capacitieve scherm van de transparante elektrode in de as X en Y zijn gerelateerd aan het aantal kanalen in de as X en YHoe meer kanalen, hoe nauwkeuriger.
