Portret 1,77 inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Optioneel, TFT LCD 1,77 inch

Portret 1,77 inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Optioneel, TFT LCD 1,77 inch Productbeschrijving

SFTO177DG-7062A-Nis een 1,77 inch portret modusTFT-LCD-module met een resolutie van 128x160 punten. Het ondersteunt mpu 8-bits interface, veel gebruikt in handheld apparaten, medische apparaten, en sommige andere kleine grootte consumenten elektronica. SFTO177DG-7062A-N FT LCD-module is ingebouwd met ST7735 IC (compatibel met ILI9163V IC). voedingsspanning voor analoge (Vcc) variëren van 2.6V tot 3.3V, typische waarde 2.8V. Deze module is voorzien van anti-glare oppervlakte paneel,Zichtrichting 12 uurDe grijschaal is om 6 uur omgekeerd.

SF-TS177H-8784A-NDe module is een TFT-LCD met portretmodus en is ook verkrijgbaar voor resistieve touchscreen optie waarvan het onderdeel no.SFTO177DG-7062A-TDe werktemperatuur is van -20°C tot +70°C; de opslagtemperatuur varieert van -30°C tot +80°C.

Vragen:
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.

Portret 1,77 inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Optioneel, TFT LCD 1,77 inch Producttekening

Beschrijving van de pin

1 N.C. N.C.

2 GND-systeem

3 BL_K achterlicht LED-katode.

4 BL_A Achterlicht LED-athode.

5 GND-systeem

6 RESET Reset Signal pin (Low is ingeschakeld)

7 RS Gegevens of opdracht selecteer pin.

8 SDA Serial data input/output PIN

9 SCK Seriële interface Clock-invoer

10 IOVCC Stroomvoorziening(1.8)

11 VCC Stroomvoorziening ((2.8)

12 CS-chip geselecteerd (Low is ingeschakeld)

13 GND System grond

14 NC NC

Aanvankelijke code:

//ST7735S+HSD177
SchrijfCom ((0x11);
Vertraging ((120); // Vertraging 120 ms
- Het gaat om de besturing van de luchtvervuiling.
WriteComm(0xB1);
WriteData ((0x05));
Schrijfgegevens ((0x3A);
Schrijfgegevens ((0x3A);
WriteComm ((0xB2));
WriteData ((0x05));
Schrijfgegevens ((0x3A);
Schrijfgegevens ((0x3A);
WriteComm ((0xB3));
WriteData ((0x05));
Schrijfgegevens ((0x3A);
Schrijfgegevens ((0x3A);
WriteData ((0x05));
Schrijfgegevens ((0x3A);
Schrijfgegevens ((0x3A);
- Het gaat om de besturing van de luchtvervuiling.
WriteComm ((0xB4); //Dot-invertie
WriteData ((0x03));
WriteComm(0xC0);
WriteData ((0x62));
WriteData ((0x02));
WriteData ((0x04));
WriteComm ((0xC1));
Schrijfgegevens ((0XC0));
WriteComm ((0xC2));
Schrijfgegevens ((0x0D);
Schrijfgegevens ((0x00);
WriteComm ((0xC3));
Schrijfgegevens ((0x8D);
Schrijfgegevens ((0xEA);
WriteComm ((0xC4));
Schrijfgegevens ((0x8D);
Schrijfgegevens ((0xEE);
Het systeem is niet geschikt voor het uitvoeren van de volgende functies:
SchrijfCom ((0xC5); // VCOM
Schrijfgegevens ((0x0D);
WriteComm(0x36); //MX, MY, RGB-modus
Schrijfgegevens ((0xC8));
- Het is de eerste keer dat ik het zie.
WriteComm ((0xE0));
Schrijfgegevens ((0x0A);
Schrijfgegevens ((0x1F);
Schrijfgegevens ((0x0E);
WriteData ((0x17));
Schrijfgegevens ((0x37));
WriteData ((0x31));
WriteData ((0x2B);
Schrijfgegevens ((0x2E);
Schrijfgegevens ((0x2C);
WriteData ((0x29));
WriteData ((0x31));
Schrijfgegevens ((0x3C);
Schrijfgegevens ((0x00);
WriteData ((0x05));
WriteData ((0x03));
Schrijfgegevens ((0x0D);
WriteComm(0xE1);
Schrijfgegevens ((0x0B);
Schrijfgegevens ((0x1F);
Schrijfgegevens ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24));
Schrijfgegevens ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
Schrijfgegevens ((0x30);
Schrijfgegevens ((0x3C);
Schrijfgegevens ((0x00);
WriteData ((0x05));
WriteData ((0x03));
Schrijfgegevens ((0x0D);
Het is de eerste keer dat een nieuwe methode wordt ontwikkeld.
WriteComm ((0x3A); // 65k-modus
WriteData ((0x05));
WriteComm ((0x29); //Wijst op

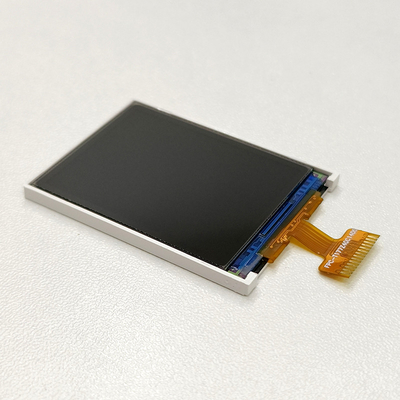

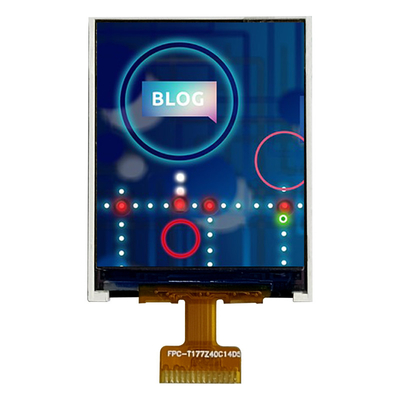

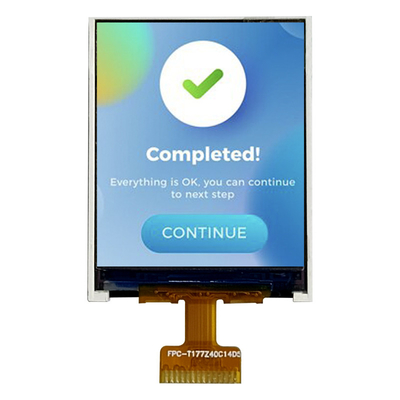

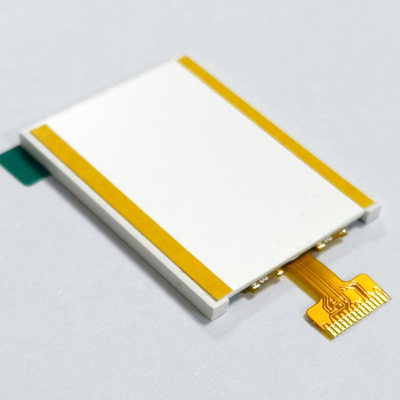

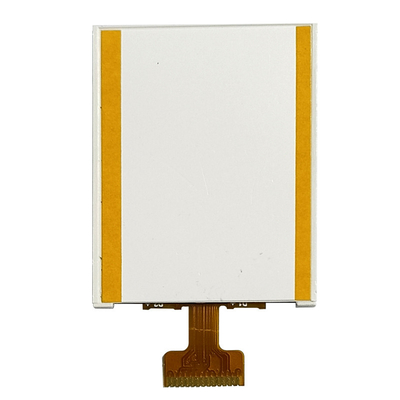

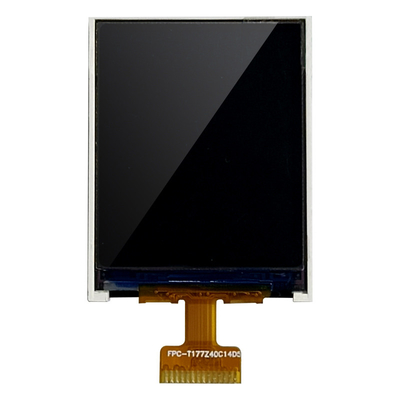

Portret 1,77 inch TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Optioneel, TFT LCD 1,77 inch Productbeeld
