3.5 inch TFT LCD-scherm met ILI9488 MCU-interface,3.5 inch capacitieve touch panel TFT LCD-scherm

** Datasheet Download **

SFTO350PY-7118ACT.pdf

3.5 inch TFT LCD-scherm met ILI9488 MCU-interface,3.5 inch capacitieve touch panel TFT LCD-display Beschrijving weergeven

Saef Tech SFTO350PY-7118ACT is een diagonaal 3,5 inch TFT LCD module met resolutie HVGA 320x480 pixels.

Product snelle details:
1. LCD Grootte: 3,5 ̊ TFT
2Resolutie: 320x480
3Zienhoek: 12 uur.
4Omtrek: 55,26*84,69*2,1 mm
5Bestuurder IC: ILI9488
6Interface type: MCU
7. Touch Panel: met of zonder Resistive Touch Panel optioneel
8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C

Productkenmerken:
1. SFTO350PY-7118ACT is een TFT LCD-module met een diagonale grootte van 3,5 inch, 320xRGBx480, full-color TFT LCD-scherm.
2Deze module ondersteunt MCU-interface. SFTO350PY-7118ACT heeft een afmeting van 55,26*84,69 mm en een oppervlakte van 48,96 x 73,44 mm.
3. SFTO350PY-7118ACT is geïntegreerd met de ILI9488-controller op de module en de logische voedingsspanning varieert van 2,6 V tot 3,3 V.
4Het kan werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.
5. SFTO350PY-7118ACT is een portret modus LCD module, met 200 cd/m2 lichtsterkte. Als u het wilt gebruiken als landschap modus of de lichtsterkte te verhogen, neem dan contact met ons op voor meer technische ondersteuning.
6Deze 3,5" TFT LCD module werkt goed voor GPS-apparaat, POS-terminal, cash reader, scanner, home automation, conferentielefoon, analysatoren, huishoudelijk apparaat, home automation, beveiligingssysteem, enz.

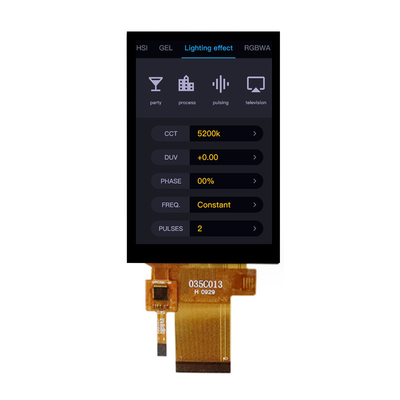

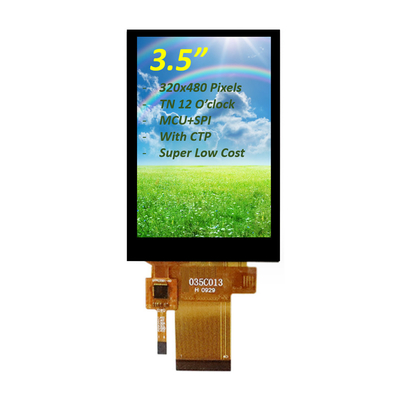

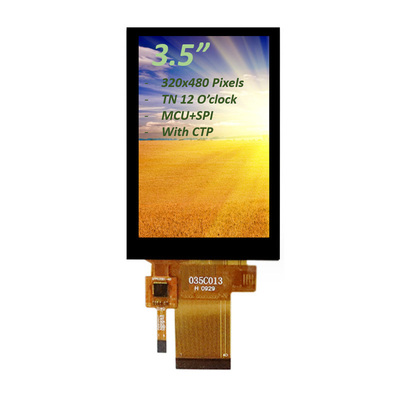

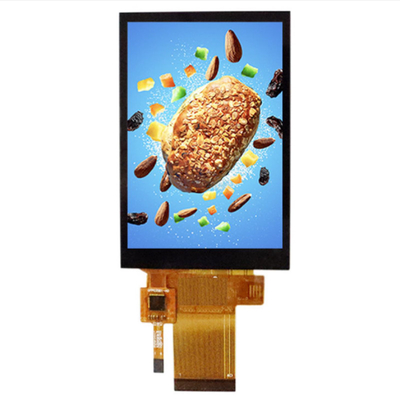

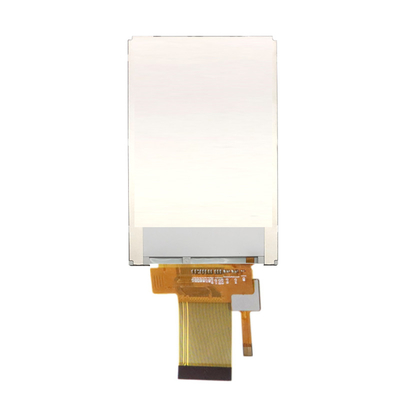

3.5 inch TFT LCD-scherm met ILI9488 MCU-interface,3.5 inch capacitieve touch panel TFT LCD-displayProductbeeld

Optische specificatie

Elektrische kenmerken

Kenmerken van de achtergrondverlichtingseenheid

LCM-interface Pin Definitie

Touch FPC pin definitie

Waarom ons kiezen?

1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.

2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepaste en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch-oplossingen, inclusief lucht- en optische binding..
3- Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..

ESP8266 verbonden met ili9488 3,5 inch TFT-scherm voor display + touch

1. Gebruik TFT_eSPI-bibliotheek

2Inhoud van de configuratie

2-1) Hoe is het apparaat aangesloten?

VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX geeft aan dat een parallelle lijn vereist is, die alleen van toepassing is op ESP8266- en ili9488-schermen

*De andere schermen moeten worden aangepast volgens de annotaties in User_Setup.h en User_Setup_Select.h, om omleidingen te voorkomen!!

Gebruikersopstelling.h wijzigen
Zoek het bestand User_Setup.h in de bibliotheekmap en wijzig de annotaties volgens het model van het TFT-scherm

#define ILI9488_DRIVER // WAARSCHUWING: Verbind ILI9488 display SDO niet met MISO als andere apparaten de SPI-bus delen (TFT SDO doet NIET tristate wanneer CS hoog is)

Uncomment deze driver, en de standaard li9341 terug naar het commentaar

Voeg twee parameters toe

#definieert TFT_WIDTH 480
#definieert TFT_HEIGHT 320

Omdat ik een 480 x 320 scherm gebruik, zijn er geen overeenkomstige parameters in het bestand, dus ik kan het toevoegen en direct gebruiken als er parameters van het overeenkomstige scherm in het bestand

Het bestand blijft naar beneden scrollen

Zoek #define TOUCH_CS PIN_D2 en uncomment (gelijk aan de wiremap-poort)

2-3) Wijzig User_Setup_Select.h
#include inschakelen

#include inschakelen(verschillende schermen zoeken naar de overeenkomstige bestuurder volgens de Engelse annotatie)

*Voor andere soorten schermen moet u het overeenkomstige stuurprogramma User_Setups/Setup20_ILI9488.h openen om te controleren of de gedefinieerde pinnen hetzelfde zijn als die in het bedradingsdiagram.

2-4) Probeer het voor een hardloop
Open de instantie -TFT_eSPI-Generic-Touch_calivrate in Arduino (deze instantie heet touch calibration, touch moet worden gekalibreerd)

Volg de voorbeelden in de bibliotheek en speel naar wens
