Productdetails:
|
| Producten: | 3TFT-LCD-scherm van 0,5 inch | Aanraakscherm: | met of zonder resistief aanraakpaneel |
|---|---|---|---|
| Capacitieve aanraking: | Standaard en aangepast dekking glas optioneel | Resolutie: | 320x480 punten |
| Zichtrichting: | 12:00 uur | Interface: | MCU |
| Pinnummer: | 32 spelden | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlaktehelderheid: | 200 cd/m2 (nits) | LEIDEN Leven: | 40.000 uur |
| Naleving: | REACH- en RoHS-conform | Certificering: | ISO9001:2015 & ISO14001:2015 |
| Markeren: | 3.5 inch TFT-LCD-display,HVGA TFT LCD-scherm,320x480 TFT LCD-Vertoning |
||
3.5 inch TFT portret type LCD-scherm met ILITEK ILI9488 MCU Interface Driver 320x480 HVGABeschrijving weergeven
Saef Tech SF-TC350H-8942A-N is een diagonaal 3,5 inch TFT LCD module met resolutie HVGA 320x480 pixels.
Product snelle details:
1. LCD Grootte: 3,5 ̊ TFT
2Resolutie: 320x480
3Zienhoek: 12 uur.
4Omtrek: 55,26*84,69*2,1 mm
5Bestuurder IC: ILI9488
6Interface type: MCU
7. Touch Panel: met of zonder Resistive Touch Panel optioneel
8Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
Productkenmerken:
1. SF-TC350H-8942A-N is een TFT LCD-module met een diagonale grootte van 3,5 inch, 320xRGBx480, full-color TFT LCD-scherm.
2Deze module ondersteunt MCU-interface. SF-TC350H-8942A-N heeft een module met een afmeting van 55,26*84,69 mm en een actief oppervlak van 48,96 x 73,44 mm.
3. SF-TC350H-8942A-N is geïntegreerd met de ILI9488-controller op de module en de logische voedingsspanning varieert van 2,6 V tot 3,3 V.
4Het kan werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.
5. SF-TC350H-8942A-N is een portret modus LCD-module, met 200 cd/m2 helderheid. Als u het als landschap modus wilt gebruiken of de helderheid wilt verhogen, neem dan contact met ons op voor meer technische ondersteuning.
6Deze 3,5" TFT LCD module werkt goed voor GPS-apparaat, POS-terminal, cash reader, scanner, home automation, conferentielefoon, analysatoren, huishoudelijk apparaat, home automation, beveiligingssysteem, enz.
| Product: | 3TFT-LCD-scherm van 0,5 inch | Touchscreen: | Met of zonder resistief aanraakpaneel |
|---|---|---|---|
| Capacitatieve aanraking: | Standaard en op maat gemaakte dekselglas optioneel | Resolutie: | 320x480 punten |
| Zichtrichting: | 12:00 | Interface: | MCU |
| Pinnummer: | 32 pinnen | Verbinding: | Verstopping (aanpasbaar) |
| Oppervlakteverlichting: | 200 cd/m2 (nitten) | LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform | Certificering: | ISO9001:2015 en ISO14001:2015 |

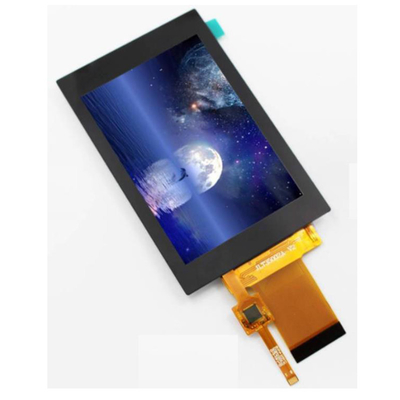

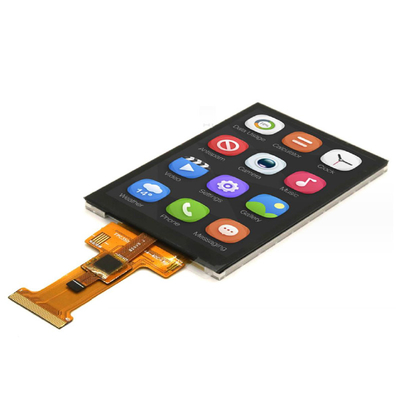

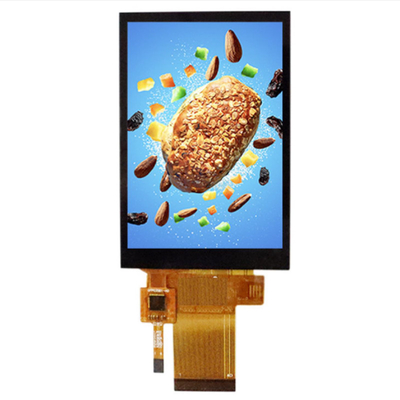

MCU 3,5 inch TFT LCD, 3,5" 320x480 HVGA LCD Display Real Product Image
ESP8266 verbonden met ili9488 3,5 inch TFT-scherm voor display + touch
1. Gebruik TFT_eSPI-bibliotheek
2Inhoud van de configuratie
2-1) Hoe is het apparaat aangesloten?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX geeft aan dat een parallelle lijn vereist is, die alleen van toepassing is op ESP8266- en ili9488-schermen
*De andere schermen moeten worden aangepast volgens de annotaties in User_Setup.h en User_Setup_Select.h, om omleidingen te voorkomen!!
Gebruikersopstelling.h wijzigen
Zoek het bestand User_Setup.h in de bibliotheekmap en wijzig de annotaties volgens het model van het TFT-scherm
#define ILI9488_DRIVER // WAARSCHUWING: Verbind ILI9488 display SDO niet met MISO als andere apparaten de SPI-bus delen (TFT SDO doet NIET tristate wanneer CS hoog is)
Uncomment deze driver, en de standaard li9341 terug naar het commentaar
Voeg twee parameters toe
#definieert TFT_WIDTH 480
#definieert TFT_HEIGHT 320
Omdat ik een 480 x 320 scherm gebruik, zijn er geen overeenkomstige parameters in het bestand, dus ik kan het toevoegen en direct gebruiken als er parameters van het overeenkomstige scherm in het bestand
Het bestand blijft naar beneden scrollen
Zoek #define TOUCH_CS PIN_D2 en uncomment (gelijk aan de wiremap-poort)
2-3) Wijzig User_Setup_Select.h
#include inschakelen
#include inschakelen
*Voor andere soorten schermen moet u het overeenkomstige stuurprogramma User_Setups/Setup20_ILI9488.h openen om te controleren of de gedefinieerde pinnen gelijk zijn aan die in het bedradingsdiagram.
2-4) Probeer het voor een hardloop
Open de instantie -TFT_eSPI-Generic-Touch_calivrate in Arduino (deze instantie heet touch calibration, touch moet worden gekalibreerd)
Volg de voorbeelden in de bibliotheek en speel naar wens
Uiteindelijk, ik weet eigenlijk niet veel over het principe, gelukkig om erachter te komen, er kunnen weglatingen zijn in de specifieke configuratie, zorg ervoor dat u meer configuratie aantekeningen te bestuderen,en tegelijkertijd problemen te ondervinden om naar binnenlandse en buitenlandse websites te gaan om geluk te proberenIk heb geen tijd om het te verifiëren, maar we praten over de weg. Veel succes!
Zoekwoord: tft 3.5Een 3,5 inch LCD, een 3,5 inch LCD, een 3,5 inch LCD, een 3 inch LCD.5, 3,5 "tft display, 3,5 "tft display, 3,5 inch tft display, tft display 3.5TFT-scherm van 3,5 inch, 3,5 inch, 3,5 inch, 3,5 inch.5, TFT-scherm 3,5 inch, TFT-scherm 3,5 ", ILI9488, RGB 3,5 inch, RGB 3,5 inch TFT, RGB 3,5 inch scherm, 3,5 portret lcd, 3,5 portret type tft, 3,5 portret tft scherm
