Productdetails:
|
| Sleutelwoorden: | 7 inch TFT | Aanraakscherm: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | De Afmeting van het dekkingsglas: | Kan aangepast worden |
| LCM-interface: | LVDS | Oppervlaktehelderheid: | 300cd/m2 |
| LEIDEN Leven: | 40.000 uur | Spelden: | 20 SPELDEN |
| Zichtrichting: | Alle gezichtshoeken ((85/85/85/85) | CTP-interface: | I2C |
| Operatieve temp.: | – 20℃ aan +70℃ | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 1024x600 TFT-LCD,7 duim tft lcd,PCAP Touch Screen TFT LCD |
||
7 inch 1024x600 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Product Inleiding
Product snelle details:
1. LCD Grootte: 7 ′′ inch TFT
2Resolutie: 1024x600
3Zienhoek: vrij
4De afmetingen zijn: 165 x 100 x 5,7 mm.
5. LCM-interface type: LVDS
6. CTP-interface type: I2C
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)
SAEF Technology ZDX070BIV1-B3 is een 7-inch IPS-type full viewing angle TFT LCD-scherm met een resolutie van 1024x600 pixels.
Deze LCD-module heeft een contourdimensie van 165x100x5.7mm en een AA-grootte van 154.2144 ((H) ×85.92 ((V) mm. Deze 7" TFT-LCD is met PCAP ((Capacitive Touch Screen).ZDX070BIV1-B3 LCM interface is met LVDS interfaceDe CTP-interface is I2C. ZDX070BIV1-B3 is met een oppervlakhelderheid van 300cd/m2 (nitten), deze LCD-displaymodule kan werken bij temperaturen van 20 °C tot + 70 °C.
Deze 7 ′′ TFT LCD-module wordt veel gebruikt in meetapparatuur, medisch apparaat, home automation, toegangsbeveiligingssysteem, supermarktprijslabel en huishoudelijke apparaten, GPS-apparaat, enz.
| Sleutelwoorden: | 7 inch TFT | Touchscreen: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | Afmeting van het dekselglas: | Kan aangepast worden |
| LCM-interface: | LVDS | Oppervlakteverlichting: | 300 Cd/m2 |
| LED-levensduur: | 40000 uur | Pins: | 20 pin's |
| Zichtrichting: | Alle gezichtshoek ((85/85/85/85) | CTP-interface: | I2C |
| Werktemperatuur | ¥20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
7 inch 1024x600 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Producttekening

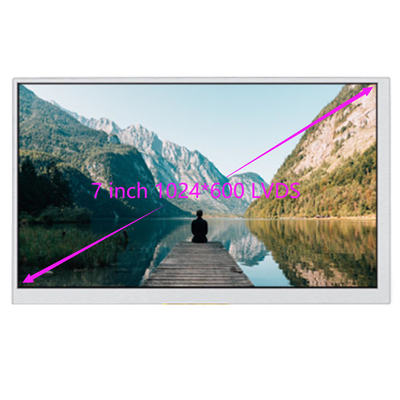

7 inch 1024x600 LVDS TFT LCD met CTP, PCAP Touch Screen 7 inch IPS Product Image
Faciliteiten en certificaten
Wat is LVDS
LVDS (Low Voltage Differential Signaling): Het is een interface voor laagspanningsdifferentiële signaaltechnologie. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
In de afgelopen jaren, met de snelle ontwikkeling van de elektronica-industrie, heeft intelligente displayapparatuur ook briljante prestaties geboekt, en high-definition display is begunstigd door consumenten.Momenteel, de high-definition display protocol interfaces omvatten RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, enz.
De LVDS-standaard maakt gebruik van een paar (twee) differentiaalsignaallijnen voor de gegevensoverdracht.
Door een stabiele stroomtoevoer van 3,5 mA aan te sturen, kunnen gegevens op hoge snelheid worden verzonden met een zeer laag amplitudeverschilsignaal van 350 mV bij de 100Ω-terminatie.De snelheid van de gegevensoverdracht is beperkt tot maximaal 655 Mbit/s binnen de specificatieDoor de unieke verwerking van elke halfgeleiderfabrikant is het mogelijk om een hoge snelheid van ongeveer 3 Gbit/s te bereiken.
De twee differentiële signalen, het positieve elektrode-signaal (A+) en het negatieve elektrode-signaal (B−), zijn gecentreerd op een gemeenschappelijke spanning (Voc) van 1,2 V,en de twee signalen oscilleren met een potentiaalverschil van 350 mVVervolgens wordt het differentieel van de oscilloscoop met een sonde gemeten en wordt een signaalgolfvorm zoals figuur 2 verkregen. Dit is het amplitudeverschil tussen de twee signalen ((A+) −(B−)).Door meting met een differentialsondeMaar een dergelijke signaalgolfvorm bestaat niet fysiek.
De basisstructuur van de zender en ontvanger van LVDS wordt in de onderstaande figuur weergegeven.en wordt aangedreven door een constante stroombron, d.w.z. door stroom aangedreven (in tegenstelling tot door spanning aangedreven niveaus zoals TTL en CMOS).
Onder hen is de veld-effecttransistor in de driver (niet noodzakelijkerwijs de veld-effecttransistor, omdat de LVDS-technische specificatie zich voornamelijk richt op de elektrischeInterconnectie en lijnbeëindiging van de LVDS-interface, en er zijn geen duidelijke vereisten voor het productieproces, het transmissiemedium en de spanning van de voeding, dat wil zeggen dat deze kan worden gerealiseerd door middel van CMOS, GaAs of andere processen,en de zwarte kat en de witte kat die muizen kunnen vangen zijn goede katten) om een full-bridge schakelcircuit te vormenGebruikt om de stroomrichting van de 3,5 mA constante stroombron te regelen,een 100 ohm terminatieweerstand is parallel verbonden tussen de omkering en de omkering terminals van de ontvanger, zodat de stroom spanning kan genereren door de weerstand, en dan worden de hoge en lage niveaus gevormd door het oordeel van de ontvanger.
Wanneer Q2 en Q3 aan zijn en Q1 en Q4 zijn afgesloten, stroomt de constante stroombronstroom naar de ontvanger via Q3.en gaat naar beneden door de 100 ohm beëindiging weerstand en dan terug naar de aandrijving einde, en slaat tenslotte door Q2 naar de grond (GND), de stroom van 3,5 mA produceert een spanningsval van 350 mV op de 100 ohm weerstand, op dit moment,de spanning aan de omkeringsterminal hoger is dan de spanning aan de omkeringsterminal, en de uitgang is een hoog niveau "H".
Zoekwoord: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 inch tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inch tft display, tft display 7 inch LVDS, tft display 7", 7 inch tft lcd display,7 inch touch TFT, 7" TFT touch lcd display, TFT 7" met CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
