Productdetails:
|
| Product: | TFT LCD -display | Schermgrootte: | 13,3 inch (diagonaal) |
|---|---|---|---|
| Oplossing: | 1920 (H) x 1080 (V) Full HD | Helderheid: | 1000 cd/m² (nits), hoge helderheid |
| Interface: | 2-baans eDP (geïntegreerde DisplayPort) 1.2 | Aanraakscherm (CTP): | Geprojecteerd capacitief (PCAP), glas-glas |
| Bedrijfstemperatuur: | -20°C tot +70°C (brede temperatuur) | Kijkhoek: | 85°/85°/85°/85° (alle richtingen) |
| Kleurengamma: | 72% NTSC (typisch) | Paneeltype: | TFT LCD, normaal zwart, IPS |
| Belangrijkste toepassing: | Industriële HMI, medische apparaten, POS | Naleving: | REACH, RoHS, halogeenvrij |
| Markeren: | 13.3 inch FHD TFT LCD,1000 nits PCAP Touchscreen,eDP PCAP Touchscreen |
||

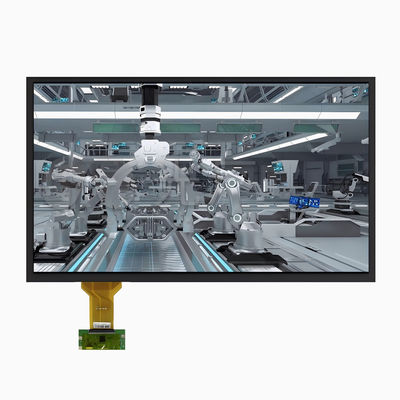

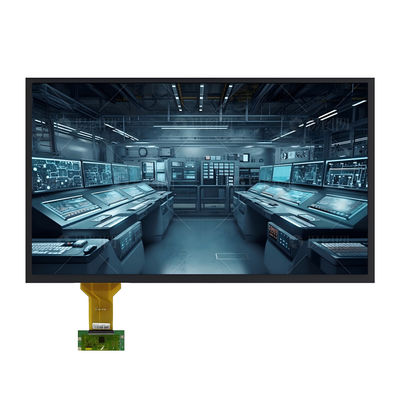

13.3-inch FHD Industrial TFT LCD module. 1000 nits, eDP 1.2, PCAP Touchscreen
SFTO1330SM-7208A3CT2: Een hoogwaardige 13,3 inch FHD TFT LCD-module ontworpen voor veeleisende industriële en interactieve toepassingen
Saef Technology Limited presenteert deSFTO1330SM-7208A3CT2, een premium 13,3-inch TFT LCD-module met een combinatie van Full HD (1920x1080) helderheid, uitzonderlijke 1000-nit helderheid en een robuust geprojecteerd capacitieve (PCAP) touchscreen.Ontworpen voor betrouwbaarheid, deze module beschikt over een moderneInterface eDP 1.2 met twee rijstrokenen werkt naadloos over een-20°C tot +70°CHet is de definitieve beeldschermoplossing voor ingenieurs in deVS en Europade ontwikkeling van geavanceerde mens-machine-interfaces (HMI's), medische diagnostische apparatuur, industriële bedieningspanele en openbare interactieve terminals, waarbij visuele prestaties, duurzaamheid,en naadloze integratie zijn niet onderhandelbaar.
Het aanpakken van kritieke vereisten voor professionele ontwerpen:
Superieure leesbaarheid bij hard en hoog licht:met een piekhelderheid van1000 nittenen eenoppervlaktebehandeling tegen schittering (6H hardheid), zorgt dit scherm voor een helder beeld zonder schemer, zelfs onder fel fabriekslicht of indirect zonlicht, waardoor een gemeenschappelijke uitdaging in industriële en buitenomgevingen wordt opgelost.
Vergemakkelijkte integratie van het hogesnelheidssysteem:De geïntegreerdeeDP (Embedded DisplayPort) interfaceHet systeem biedt een gestroomlijnde digitale verbinding met een lage latentie, waardoor EMI-problemen worden verminderd en de PCB-opstelling wordt vereenvoudigd in vergelijking met het oude LVDS.Deze moderne interface wordt steeds vaker gebruikt in nieuwe ontwerpen vanwege de betrouwbaarheid en compatibiliteit met moderne SBC's en ingebedde processors.
Robuuste bouw voor veeleisende omgevingen:Naast de grote werktemperatuur wordt de module onderworpen aan strenge240-uurs betrouwbaarheidstests(hoge temperatuur/vochtigheid, warmtecyclus, trillingen) en kenmerken±8 kV-ESD-bescherming bij luchtontlading. dechemisch versterkte glasbekledingslens (hardheid ≥ 6H)op het PCAP-touchscreen krabben en schokken weerstaat.
High-Fidelity Touch Interactie:De...Projecteerde capacitieve (PCAP) touchscreenondersteunt multi-touch gebaren (configureerbaar), biedt uitstekende optische helderheid met ≥85% lichtdoorstraling en functioneert betrouwbaar, zelfs bij oppervlaktevochtigheid (nevel/licht water).I2C, USB of UARTInterfaces en flexibele3.3V of 5Voperatie.
Betrouwbare, langdurige verlichting:Het hoog efficiënte LED-achterlicht systeem wordt aangedreven door een speciaal constant-stroombord, dat een typische levensduur van50,000 uuren PWM-dimming met een breed bereik (100Hz-1,6KHz) voor optimaal stroombeheer en aanpassing aan omgevingslicht.
Ideaal voor uw volgende generatie product in:
Industriële automatisering en HMI (Duitsland/VS Focus):Voor besturingssystemen, PLC-interfaces en testbankapparatuur die een door zonlicht leesbare betrouwbare touch-interactie vereisen.
Medische hulpmiddelen en hulpmiddelen voor gezondheidszorg:Geschikt voor patiëntmonitoring, diagnostische beeldschermen en chirurgische apparatuur waar hoge helderheid, helderheid en robuuste aanraakinvoer van cruciaal belang zijn.
Point-of-Sale & Interactieve kiosken:Perfect voor retail POS, selfservice terminals en digitale signage waar levendig beeld en duurzame, gebruiksvriendelijke aanraking essentieel zijn.
Saeftechnologie: uw partner, niet alleen leverancier
Kostenloze aanpassing voor prototyping:Heeft u een andere touchscreenconfiguratie nodig (bijvoorbeeld een andere controller, interface) of een touchloze versie?We bieden flexibele, laag minimale aanpassingsopties om aan uw exacte prototype specificaties te voldoenHet versnelt je ontwikkelingscyclus.
Volledige ondersteuning van het ecosysteem:Deze module kan worden gekoppeld aan onze optioneleA/D Bestuurdersbord(converteert HDMI naar eDP) of onze geïntegreerdeLED-driver/omvormerbord, die een compleet display-subsysteem biedt en uw technische overhead vermindert.
Oncompromissiële naleving voor wereldmarkten:Het product is volledig in overeenstemming metEU RoHS (2011/65/EU & 2015/863), REACH, en is halogeenvrij, waardoor een soepele marktintroductie inDuitsland, de Europese Unie en Noord-Amerika.
Technische garantie en oproep tot actie
Kwaliteit en garantie:Vervaardigd onder eenISO9001:2015Het is een gecertificeerd systeem en ondersteund door eenuitgebreide garantie van 1 jaar.
Ontworpen voor deskundigenWij leveren volledige documentatie: datasheet, mechanische tekeningen (DXF), interfacepinouts, richtlijnen voor de stroomsequentie en tijdsbepalingen om nauwkeurige integratie mogelijk te maken.
Vraag om een monster voor evaluatie:We nodigen u uit.Ingenieurs, productontwerpers en aanbestedingsspecialistenom de SFTO1330SM-7208A3CT2 te evalueren.Neem vandaag nog contact op met ons technisch verkoopteam om een monster aan te vragen, uw aangepaste eisen te bespreken of een gedetailleerde projectcitatie te krijgen.Werk samen met Saef voor een displayoplossing die ongeëvenaarde waarde levert door prestaties, betrouwbaarheid en deskundige ondersteuning.
Mechanische afmetingen
![]()
Absolute maximale ratings
| Parameter | Symbool | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Werktemperatuur | Top | +20 | + 70 | °C |
| Bergingstemperatuur | TST | -30 | + 80 | °C |
| Bedieningsvochtigheid | Hop. | - | 90 | % RH |
| Bewaarvochtigheid | Hst | - | 90 | % RH |
| Verplichting tot warmteafgifte | Trls | 15 | °C | |
Elektrische kenmerken van TFT-LCD-module
|
Parameter |
Symbool | Ratings |
Eenheid |
||
| Min. | TYP | Maximaal | |||
| Inlaatspanning van stroomvoorziening | VDD | 3.0 | 3.3 | 3.6 | V |
| Stroomvoorziening | IDD | - | - | - | mA |
|
Stroomvoorziening voor LED-chauffeurSpanning |
HVDD | 2.7 | 24 | V | |
|
Stroomvoorziening voor LED-chauffeurStroom |
IHVDD | 20 |
- |
mA | |
| LED-energieverbruik | PLED | 2.7 | W | ||
| Positieve inslagdrempelspanning | VIT+ | +100 | mV | ||
| Negatieve inslagdrempelspanning | VIT- | - 100 | mV | ||
| Differentiële ingangsspanning in gemeenschappelijke modus | Vcom | TBD | V | ||
Eigenschappen van de achtergrondverlichtingseenheid
| Parameter | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Voerspanning | VBL | 5 | 12.0 | 37 | V |
|
Stroomvoorzieninglicht |
ILED | 6 |
- |
25 | mA |
| Stroomvoorziening voor achterlicht | PLED | 0.18 | - | 5.55 | W |
| Modulatie van lichtsignaalspanning | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Helderheidsbeheersverhouding | Verantwoordelijkheid | 1 | - | 100 | % |
| Frequentie van de helderheidsregeling | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Hoogspanning | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF laagspanning | VCNTL | 0 | - | 0.6 | V |
| LED-levensduur | - | 40,000 | 50,000 | - | h |
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| 1 | CABC_ EN / NC | - | Gereserveerd voor CD |
| 2 | H_GND | P | High Speed round |
| 3 | Rij 1_N | Ik... | Aanvullende signaalverbinding lijn 1 |
| 4 | Lijn1_P | Ik... | Echte signaallijn 1 |
| 5 | H_GND | P | High Speed round |
| 6 | Verplaatsingslijn | Ik... | Aanvullende signaalverbindingsbaan 0 |
| 7 | Lane0_P | Ik... | Echte signaallijn 0 |
| 8 | H_GND | P | High Speed round |
| 9 | AUX_CH_P | Ik... | Echt signaal hulpkanaal |
| 10 | AUX_CH_N | Ik... | Aanvullend signaal Hulpkanaal |
| 11 | H_GND | P | High Speed round |
| 12 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 13 | LCD_VDD | P | LCD-logica en aandrijflijn (3,3 V) |
| 14 | NC | Ik... | Gereserveerd voor gebruik door LCD-fabrikanten |
| 15 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 16 | LCD_GND | P | LCD-logica en grond van de bestuurder |
| 17 | HPD | O | HPD-signaalpen |
| 18 | LED-1 | P | Achtergrondverlichting |
| 19 | LED-2 | P | Achtergrondverlichting |
| 20 | LED-3 | P | Achtergrondverlichting |
| 21 | LED-4 | P | Achtergrondverlichting |
| 22 | BL_ ENABLE | Ik... | Achterlicht aan/uit |
| 23 | Verwijderings- en verplaatsingssystemen | Ik... | Systeem PWM |
| 24 | SCL/NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 25 | SDA/NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
| 26 | BL_PWR | P | Achterlichtvermogen |
| 27 | BL_PWR | P | Achterlichtvermogen |
| 28 | BL_PWR | P | Achterlichtvermogen |
| 29 | BL_PWR | P | Achterlichtvermogen |
| 30 | NC | - | Gereserveerd voor gebruik door LCD-fabrikanten |
CTP-specificatie
| Categorie | Parameter | Specificatie |
|
Algemeen |
Structuur | Bedekkingsglas + DITO glas |
| Versterking van de lens | Chemisch versterkt | |
| Duraliteit van de oppervlakte van de lens |
≥ 6H (hardheid van potlood) |
|
| Lichtdoorstraling | ≥ 85% | |
| Operatietemperatuur | -20°C ~ +70°C, ≤ 85% RH | |
| Bergingstemperatuur | -30°C ~ +80°C, ≤85% RH | |
|
Elektrische apparatuur |
Interface | IIC / USB / UART |
| Aanraak-IC | IL12511 | |
| Voltage van de voedingsbron (VDD) |
3.3V of 5V (kan worden gekozen) |
|
|
Weerstand van de host (SDA/SCL) |
Configureerbaar op het hoofdbord |
|
| Milieu | Werkomstandigheden | Functioneel in mist/oppervlaktewater |
|
Oppervlakte Eigenschappen |
Oppervlaktinkt | Anti-UV |
| Oppervlaktebehandeling | Anti-glare (Haze: 10%) | |
| Laminatie met LCD-TP | OCA (optisch helder lijm) | |
| Naleving | Materiële normen | RoHS- en halogeenvrij |
