Productdetails:
|
| Producten: | 2.8 inch TFT LCD-display | Resolutie: | 480x640 punten |
|---|---|---|---|
| DRIVER IC: | ILI9806E of ST7701 of gelijkwaardig | Touchscreen: | Zonder touchscreen (aanpasbaar) |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | Vrij ((80/80/80/80) |
| Lijst Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Actief gebied: | 43.20 x 57,60 mm |
| Interface: | RGB (aanpasbaar) | Verbinding: | FPC-schakelaartype |
| Pinnummer: | 40 pinnen (aanpasbaar) | Oppervlaktehelderheid: | 260 cd/m2 ((nits) |
| Voedingsspanning: | 3.2 V | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2,8 duim480x640 TFT LCD Vertoning,BEREIK de Vertoning van 2 |
||
2.8 inch 480x640 hoge resolutie IPS Type Full viewing angle TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2,8 inch Beschrijving
Dit product is een scherm met een hoge PPI-resolutie met een diagonale grootte van 2,8 inch en een resolutie van 480x640.het maakt gebruik van IPS full view display technologie om dit product geschikt te maken voor sommige high-end toepassingen.
SF-TO280PY-8990B-N TFT-LCD-module is een 2,8 ′′ inch diagonaal formaat portretmodus 480x640 hoge resolutie full-color display, SF-TO280PY-8990B-N LCD-module ondersteunt RGB-interface.De interface is aanpasbaar. Het model SF-TO280PY-8990B-N heeft een afmeting van de module van 50 ((W) x 69,2 ((L) x 2,35 ((T) mm en een actief oppervlak van 43,20 x 57,60 mm. SF-TO280PY-8990B-N is geïntegreerd met ILI9806E,of ST7701 of gelijkwaardige bestuurder IC-controller op de moduleHet model is voorzien van een verlichtingskracht van -20 tot 70 graden, een lichtsterkte van -60 cd/m2 (Nits).en opslagtemperatuur van -30 tot 80 graden.
Het model is op grote schaal gebruikt in POS-terminals, kastelers, ingebedde systemen, automatisering, GPS, medische apparatuur, industriële apparatuur,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
Mechanische specificaties:
| Artikel 1 | Vervaardiging | Eenheid |
| Afbeeldingsmaat | 2.8 | Inch |
| OUTLINE DIMENSIES | 50 maal 69,2 maal 2.35 | mm |
| DRIVER IC | ILI9806E-2C | - |
| Interface-type | RGB | een beetje |
PIN-BESCHRIFTING:
| PinNo. | Symbool | Functie |
| 1 | LED's | LED-achterlicht ((Kathode) |
| 2 | LED+ | LED-achterlicht ((Anode) |
| 3 | GND | Ground |
| 4 | VDD | Stroomvoorziening: 2,8 V. |
| 5- 12 | DB0-DB7(B0-B7) | RGB blauwe gegevens |
| 13 tot 20 |
DB8-DB15(G0-G 7) |
RGB groene gegevens |
| 21-28 |
DB16-DB23(R0-R 7) |
RGB-rode gegevens |
| 29 | GND | Ground |
| 30 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 31 | VDD | Stroomvoorziening: 2,8 V. |
| 32 | HSYNC | Lijnsynchronisatie signaal voor RGB-interface werking |
| 33 | VSYNC | Frame synchronisatie signaal voor RGB-interface werking |
| 34 | DE | Gegevenssignalen voor de werking van de RGB-interface |
| 35 | NC | NC |
| 36 | GND | Ground |
| 37 | CS | Chip selecteer input pin |
| 38 | Reset | Externe reset-invoer. |
| 39 | SCL | SPI-interface-klok |
| 40 | SDA | Seriële invoersignaal |
2.8" TFT 480x640, TFT LCD 2,8 inch Tekening
![]()
![]()

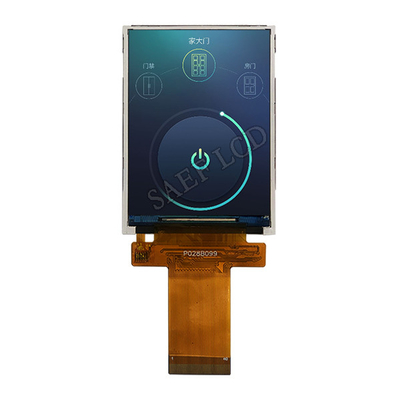

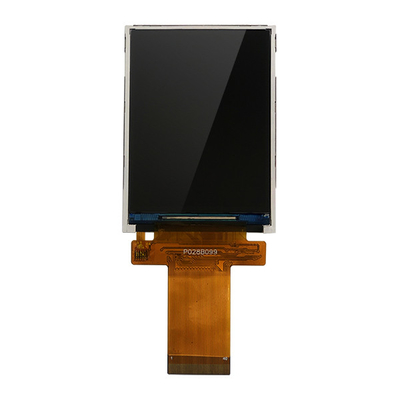

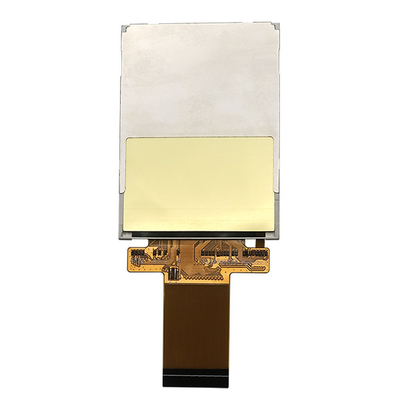

2.8" TFT 480x640, TFT LCD 2,8 inch Productbeeld
![]()
![]()
![]()
Fabriek en faciliteiten
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Zoekwoord: tft 2.8", 2.8 tft lcd, 2.8 tft lcd, 2.8 inch tft lcd, tft lcd 2.8TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm, 2,8 inch TFT-scherm,2,8 inch LCD-scherm, 2,8 inch 480x640, 2,8 inch IPS TFT.
