Productdetails:
|
| Product: | 2.0“ het Comité van duimtft lcd Vertoning | Resolutie: | De punten van QVGA 240x320 |
|---|---|---|---|
| Bestuurder Ic: | ST7789V IC of Equivalent | Touch screen: | Zonder (Klantgericht) Touch screen |
| De Afmeting van het dekkingsglas: | klantgericht | Het bekijken Richting: | 12 uur |
| Schemerig overzicht.: | 38.5 (W) x 52,05 (L) x 2,95 (T) mm | Actief gebied: | 30.60 x 40,80 mm |
| Interface: | (Klantgericht) MCU/SPI/RGB | Verbinding: | FPC-schakelaartype |
| Speldaantal: | 51 (klantgerichte) spelden | Oppervlaktehelderheid: | 250 cd/m2 (neten) |
| Werkend Voltage: | 2.8 V | Backlighttype: | Witte leiden |
| Geleid leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 240x320 TFT LCD-Vertoning,TFT LCD-Vertoning QVGA,De Vertoning 240x320 van ST7789V QVGA TFT |
||
TFT LCD-Comité Vertoning 2,0“ duimqvga 240x320 TN type TFT met ST7789V IC TFT LCD
2.0“ TFT 240x320, TFT LCD 2,0 duimbeschrijving
Sf-tc200l-8939a-n TFT LCD-de module is 2,0“ centimeter voor centimeter verplaatst de diagonale vertoning van de de wijzeqvga 240x320 volledige kleur van het grootteportret, de Interface van de modulesteunen MCU/SPI/RGB van sf-tc200l-8939a-n LCD. De interface is klantgericht. Sf-tc200l-8939a-n het model heeft moduledimensie van 38,5 (W) x 52,05 (L) x 2,95 (T) mm en actieve gebiedsgrootte van 30,60 x 40,80 mm.
Sf-tc200l-8939a-n is geïntegreerd met ST7789V of het Gelijkwaardige controlemechanisme van bestuurdersic op module, en zijn voltage van de logicalevering gaat van 2.6V tot 3.3V de typische waarde 2.8V is. De oppervlaktehelderheid is 250 cd/m2 (Neten). Dit model heeft werkende temperaturen bij -20 tot 70 graad, en opslagtemperaturen bij -30 tot 80 graad.
Het model is wijd gebruikt in handbediende apparaten, POS-terminal, contant geldlezer, ingebedde systemen, huisautomatisering, GPS, medische apparatuur, industrieel apparaat, beveiligingsapparatuur die TFT-vertoning in hoogte - kwaliteit en kleurrijk beeld vereist.
| Product: | 2.0“ het Comité van Duimtft lcd Vertoning | Resolutie: | De Punten van QVGA 240x320 |
|---|---|---|---|
| Bestuurder IC: | ST7789V IC of Equivalent | Touch screen: | Zonder (Klantgericht) Touch screen |
| De Afmeting van het dekkingsglas: | Klantgericht | Het bekijken Richting: | 12 uur |
| Schemerig overzicht.: | 38.5 (W) X 52,05 (L) X 2,95 (T) Mm | Actief Gebied: | 30.60 X 40,80 Mm |
| Interface: | (Klantgericht) MCU/SPI/RGB | Verbinding: | FPC-Schakelaartype |
| Pin Number: | 51 (klantgerichte) spelden | Oppervlaktehelderheid: | 250 Cd/m2 (neten) |
| Werkend Voltage: | 2.8 V | Backlighttype: | Witte leiden |
| LEIDEN Leven: | 40.000 Uren | Naleving: | Volgzaam BEREIK & RoHS |
Pin Definition
Pin1, GND, Grond
Pin2-3, VCI, Voeding2.8v Voltage
Pin4-5, IOVCC, Voeding2.8v/1.8v Voltage
Pin6, IM3, selecteer de interfacewijze
Pin7, IM2, selecteer de interfacewijze
Pin8, IM1, selecteer de interfacewijze
Pin9, IM0, selecteer de interfacewijze
Pin10, het TERUGSTELLEN, LCM-het signaal van de het Terugstelleninput
Pin11, Cs, Ingevoerde speld voor het signaal van de spaanderselectie
Pin12, RS, Register uitgezocht signaal
Pin13, WR, schrijf de inputspeld van het stroboscoopsignaal
Pin14, RD, lees de inputspeld van het stroboscoopsignaal
Pin15, VSYNC, Verticaal Synchroniserend Signaal
Pin16, HSYNC, Horizontaal Synchroniserend Signaal
Pin17, LAAT toe, laten de Inputgegevens controle toe
Pin18, DOTCLK, Kloksignaal om elke dat te bemonsteren
Pin19, SDA, Periodiek inputsignaal
Pin20-37, DB0-DB17, Vertoningsgegevens I/O
Pin38, TE, die effect output scheuren
Pin39, SDO, lees de inputspeld van het stroboscoopsignaal
Pin40, PWM
2“ TFT 240x320, TFT LCD 2“ duimtekening

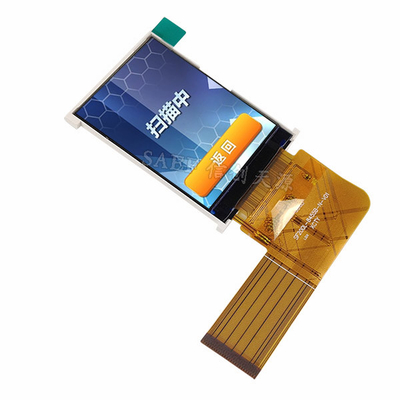

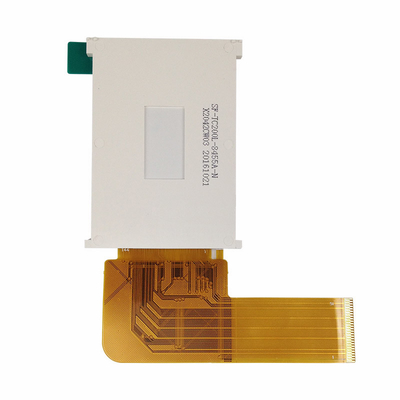

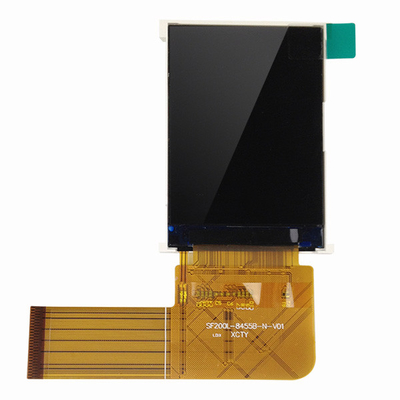

2“ TFT 240x320, TFT LCD 2“ het Beeld van het duimproduct
