Productdetails:
|
| product: | 5“ de Aanraking van duimtft lcd | Resolutie: | 720x1280 punten |
|---|---|---|---|
| Bestuurder IC: | ILI9881C of Equivalent | Touch screen: | met (het Facultatieve) Comité van de Capacitieve weerstandsaanraking |
| De Afmeting van het dekkingsglas: | Klantgericht | Het bekijken Richting: | Vrij (80/80/80/80) |
| Schemerig overzicht.: | 66.10 (W) x 120,40 (L) x 2,16 (T) mm | Actief Gebied: | 62.10 x 110,40 mm |
| Interface: | (Klantgerichte) MIPI | Verbinding: | FPC-schakelaartype |
| Speldaantal: | 25 (klantgerichte) spelden | Oppervlaktehelderheid: | 300 cd/m2 (neten) |
| Leveringsvoltage: | 2.8 V (TYPEwaarde) | Backlighttype: | Witte leiden |
| LEIDEN leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | MIPI 5 Duim TFT LCD,5 duim TFT LCD 720x1280,CTP TFT LCD 5 Duim |
||
TFT LCD-Aanraking 5“ IPS van het Duimhd 720x1280 Portret Volledige het Bekijken Hoek TFT met MIPI-Interface met CTP LCD Module
5.0“ TFT 720x1280, TFT LCD 5,0 duimbeschrijving
Sf-tc500i-8725b-n TFT LCD-de module is een 5“ van de het portretwijze HD 720x1280 van de duim diagonale grootte IPS vrije het bekijken vertoning van de hoek volledige kleur. Sf-tc500i-8725b-n heeft een andere versie die Capacitief touch screen is, is het modelaantal sf-tc500i-8725b-CT. Het is facultatief om met of zonder PCAP te zijn. Deze module steunt MIPI-Interface. Sf-tc500i-8725b-n het model heeft moduledimensie van 66,10 (W) x 120,40 (L) x 2,16 (T) mm en actieve gebiedsgrootte van 62,10 x 110,40 mm.
Sf-tc500i-8725b-n is geïntegreerd met ILI9881C-controlemechanisme op module, en zijn werkend voltage gaat van 2.6V tot 3.3V de typische waarde 2.8V is.
De oppervlaktehelderheid is 300 cd/m2 (Neten). Als u het zou willen gebruiken als landschapswijze of de helderheid aanpassen, gelieve met ons voor meer technische ondersteuning te contacteren. Het model is wijd gebruikt in huisautomatisering, huistoestel, ingebedde systemen, GPS, medische apparatuur, industrieel apparaat, beveiligingsapparatuur die TFT-vertoning in hoogte - kwaliteit en kleurrijk beeld vereist.
| Product: | 5“ de Aanraking van Duimtft lcd | Resolutie: | 720x1280 punten |
|---|---|---|---|
| Bestuurder IC: | ILI9881C of Equivalent | Touch screen: | zonder aanraking, facultatieve PCAP |
| De Afmeting van het dekkingsglas: | Klantgericht | Het bekijken Richting: | Vrij (80/80/80/80) |
| Schemerig overzicht.: | 66.10 (W) X 120,40 (L) X 2,16 (T) MM | Actief Gebied: | 62.10 X 110,40 NM |
| Interface: | (Klantgerichte) MIPI | Verbinding: | FPC-Schakelaartype |
| Pin Number: | 25 (klantgerichte) Spelden | Oppervlaktehelderheid: | 300 Cd/m2 (neten) |
| Leveringsvoltage: | 2.8 V (TYPEwaarde) | Backlighttype: | Witte leiden |
| LEIDEN Leven: | 40.000 Uren | Naleving: | Volgzaam BEREIK & RoHS |
Pin Definition
Pin1, LEIDENE A, Loden anode
Pin2, LEIDEN K, LEIDENE Kathode
Pin3, VCC, Voeding 2.8V
Pin4, IOVCC, Voeding1.8v/2.8v Voltage
Pin5, GND, Machtsgrond
Pin6, CLKP, Dsi-CLK+ kloksignalen
Pin7, CLKN, Dsi-CLK kloksignalen
Pin8, GND, Machtsgrond
Pin9, D0N, Dsi-D0 gegevenssignalen
Pin10, D0P, Dsi-D0+ gegevenssignalen
Pin11, GND, Machtsgrond
Pin12, D1N, dsi-D1 gegevenssignalen
Pin13, D1P, dsi-D1+ gegevenssignalen
Pin14, GND, Machtsgrond
Pin15, D2N, dsi-D2 gegevenssignalen
Pin16, D2P, dsi-D2+ gegevenssignalen
Pin17, GND, Machtsgrond
Pin18, D3N, dsi-D2 gegevenssignalen
Pin19, D3P, dsi-D2+ gegevenssignalen
Pin20, GND, Machtsgrond
Pin21, TE, Voeding 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, het TERUGSTELLEN, Register uitgezochte speld
Pin24, GND, Machtsgrond
Pin25, GND, Machtsgrond
5.0“ TFT 720x1280, TFT LCD 5,0 duimtekening

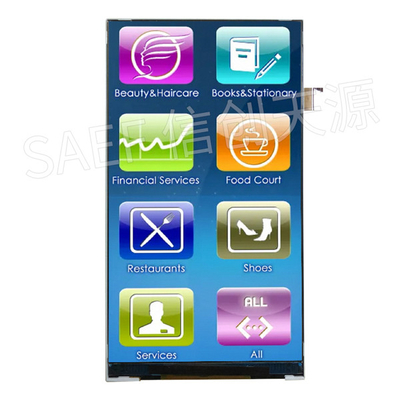

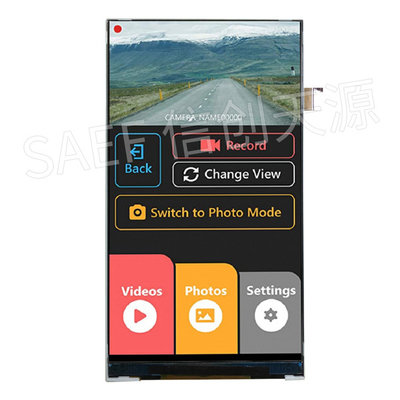

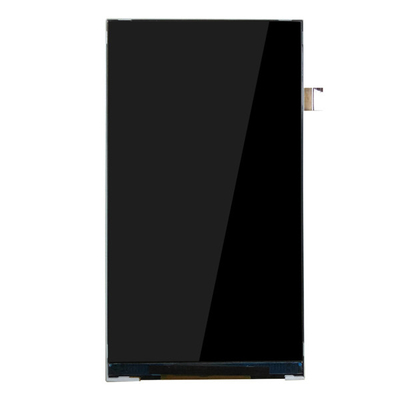

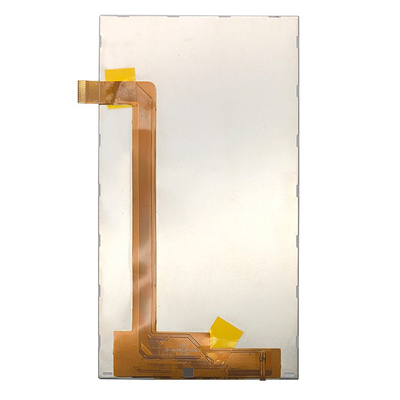

5.0“ TFT 720x1280, TFT LCD het Beeld van het 5,0 duimproduct
