Productdetails:
|
| Producten: | TFT-LCD-scherm van 3,5" | Resolutie: | 320x480 punten |
|---|---|---|---|
| Bestuurder IC: | ILI9488 of gelijkwaardig | Touchscreen: | met optie Resistive Touch |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | 12 uur. |
| Lijst Dim.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Actief gebied: | 48.96 x 73,44 mm |
| Interface: | MCU 16 bits (aanpasbaar) | Verbinding: | Soldering (kan aangepast worden) |
| Pinnummer: | 44 pinnen (kan aangepast worden) | Oppervlaktehelderheid: | 200 cd/m2 ((nits) |
| Voedingsspanning: | 3.2 V | Achterlichttype: | Witte leiden |
| LEIDEN Leven: | 40.000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 16Bits TFT LCD-Vertoning,De Vertoning van portrettft lcd,LEIDENE Backlight TFT 320x480 |
||
TFT-LCD-scherm 3,5 inch 320x480 portret TN Type ILI9488 MCU 16 bits 3.2V witte LED-achterlicht
3.5" TFT 320x480, TFT LCD 3,5 inch Beschrijving
SF-TC350H-9934A-N TFT LCD-module is een 3,5 ′′ inch diagonale grootte HVGA portret modus 320x480 full-color display, SF-TC350H-9934A-N hebben een andere versie die is met Resistive touchscreen,modelnummer is SF-TC350H-9934A-T, en kan worden ontworpen met PCAP waarvan het onderdeelnummer SF-TC350H-9934A-CT is. Deze module ondersteunt MCU 16-bits Interface.69 ((L) x 2.1 ((T) mm en een actief oppervlak van 48,96 x 73,44 mm.
SF-TC350H-9496G-T is geïntegreerd met de ILI9488-controller op de module en de logische voedingsspanning varieert van 2,6 V tot 3,4 V. typische waarde is 3,2 V.
De oppervlakte helderheid is 200 cd/m2 (Nits). Als u het als portretmodus wilt gebruiken of de helderheid wilt aanpassen, neem dan contact met ons op voor meer technische ondersteuning.de oppervlaktehelderheid kan worden bereikt tot 1000 cd/m2 (nits)Het model is veel gebruikt.d in ingebouwde systemen, automatisering, GPS, medische apparatuur, industriële apparatuur, beveiligingsapparatuur waarvoor TFT-weergave van hoge kwaliteit en kleurrijk beeld vereist is.
| Product: | TFT-LCD-scherm van 3,5" | Resolutie: | 320x480 punten |
|---|---|---|---|
| Bestuurder IC: | ILI9488 Of gelijkwaardig | Touchscreen: | Met resistent aanraken optioneel |
| Afmeting van het dekselglas: | Aanpasbaar | Zichtrichting: | 12 uur. |
| Lijst Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Actief gebied: | 48.96 x 73,44 mm |
| Interface: | MCU 16 bits (aanpasbaar) | Verbinding: |
Loden (kan aangepast worden) |
| Pinnummer: | 44 pinnen (kan aangepast worden) | Oppervlakteverlichting: | 200 Cd/m2 ((nits) |
| Voedingsspanning: | 3.2 V | Achterlichttype: | Witte LED |
| LED-levensduur: | 40000 uur | Naleving: | REACH- en RoHS-conform |
Pin Definitie
Pin 1, LED A, LED-anode.
Pin2, LED6K, LED kathode.
Pin 3, LED5K, LED kathode.
Pin4, LED4K, LED kathode.
Pin 5, LED3K, LED kathode.
Pin 6, LED2K, LED kathode.
Pin 7, LED1K, LED kathode.
Pin8, GND, op de grond.
Pin 9, LED7K, open.
Pin 10, VCI, stroomvoorziening 2.8V Spanning.
Pin 11, IOVCC, stroomvoorziening 2.8V/1.8V Spanning.
Pin12, /CS, Input pin voor chip selectie signaal.
Pin13, /WR, schrijf strobe signaalinvoer pin.
Pin14, RS, register signaal.
Pin 15, RD, lees strobe-signaalinput.
Pin16, /RESET, LCM Reset-invoersignaal.
Pin 17, NC, open.
Pin18, NC, geopend.
Pin19~Pin34, D15-D0, Display Data I/O
Pin35, IM0/NC, open.
Pin36, IM1/NC, open.
Pin37, FMARK, Tearing effect output pin om MCU te synchroniseren met frame schrijven, geactiveerd door S/W commando.
Pin38, LED8K, open.
Pin39, GND, Ground
Pin40, XL(NC), open.
Pin41, YD(NC), open.
Pin42, XR, open.
Pin43, YU(NC), open.
Pin44, GND, Ground
3.5" TFT 320x480, TFT LCD 3,5 inch Tekening

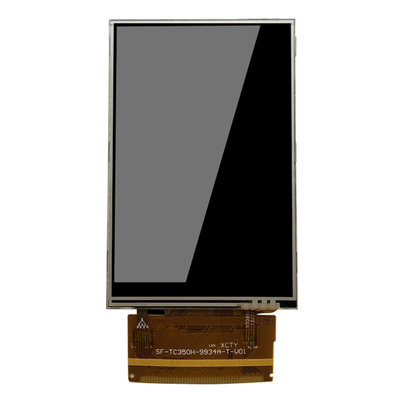

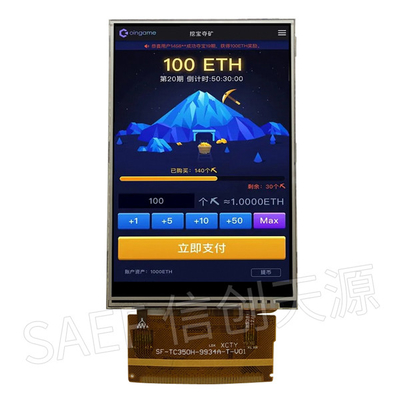

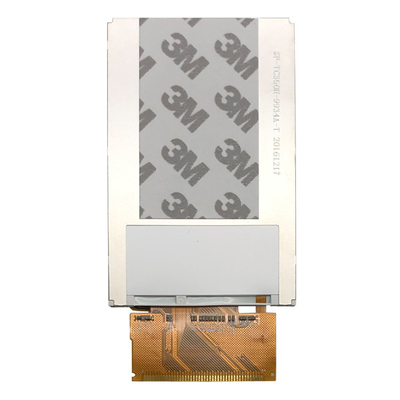

3.5" TFT 320x480, TFT LCD 3,5 inch Productbeeld
