Productdetails:
|
| Product: | 3.7“ duimips TFT LCD | Resolutie: | 480x800 punten |
|---|---|---|---|
| Interface: | RGB | Touch screen: | klantgericht |
| Het bekijken Richting: | Alle het Bekijken Hoeken (IPS) | Bestuurder Ic: | HX8369 |
| Speldaantal: | 40 spelden | Modulegrootte: | 53.48 x 91,72 x 1,6 mm |
| Actief gebied: | 48.24 x 80,4 mm | Verbinding: | Schakelaartype (kan worden aangepast) |
| Oppervlaktehelderheid: | 200 cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| Geleid leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | De Vertoning van HX8369 WVGA TFT LCD,De Vertoning 480x800 van 3,7 Duimtft lcd |
||
3.7“ de Vertoningsips van TFT LCD van het Duimwvga 480x800 Portret Al het Bekijken Hoekenhx8369 RGB Interface
Portret 3,7“ TFT LCD-Module de Beschrijving, van 3,7“ 480x800 TFT
Saeftechnologie sf-tc370s-9793a-n is een diagonale grootte 3,7“ de module van duimtft lcd met resolutie480x800 pixel. Deze module wordt ingebouwd met HX8369 IC; het omvat het controlemechanisme en de functies van bestuurdersic, steunt RGB interface, de waaier en van het leveringsvoltage (Vdd) van 2.6V aan 3.3V, typische 2.8V.
Sf-tc370s-9793a-n TFT LCD-de module is portretwijze met helderheid 200 neten (typische waarde). De module ook is beschikbaar voor Weerstand biedend facultatief Touch screen en Ontworpen Capacitief Touch screen. Sf-tc370s-9793a-n kan bij temperaturen van -20℃ aan +70℃ werken; zijn gamma van opslagtemperaturen van -30℃ aan +80℃. Dit 3,7“ wordt de module van duimtft lcd wijd gebruikt in koffiemachine, microgolfoven, scanner, huisautomatisering, toegangsbeheersysteem, controlemateriaal, analysatoren, veiligheidssysteem, het systeem van de tuinirrigatie, enz.
| Product: | 3.7“ Duimips TFT LCD | Resolutie: | 480x800 punten |
|---|---|---|---|
| Interface: | RGB | Touch screen: | Klantgericht |
| Het bekijken Richting: | Alle het Bekijken Hoeken (IPS) | Bestuurder IC: | HX8369 |
| Pin Number: | 40 Spelden | Modulegrootte: | 53.48 X 91,72 X 1,6 mm |
| Actief Gebied: | 48.24 X 80,4 mm | Verbinding: |
Schakelaartype (Kan worden aangepast) |
| Oppervlaktehelderheid: | 200 Cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| LEIDEN Leven: | 40.000 Uren | Naleving: | Volgzaam BEREIK & RoHS |
Pin Definition
Pin1, GND, Grond.
Pin2, AVDD (2.8V), Voeding2.8v Voltage.
Pin3, VDDIO (1.8V), Voeding1.8v Voltage.
Pin4~Pin9, R5-R0, Vertoningsgegevens I/O.
Pin10~Pin15, G5-G0, Vertoningsgegevens I/O.
Pin16~Pin21, B5-B0, Vertoningsgegevens I/O.
Pin22, LCDC_RST, LCM-het signaal van de het Terugstelleninput.
Pin23, LCDC_VSYNC, Verticale synchronisatie. Signaal in RGB I/F
Pin24, LCDC_HSYNC, Horizontale synchronisatie. Signaal in RGB I/F.
Pin25, SPI_SDO, Periodiek outputsignaal in SPI I/F.
Pin26, SPI_SDI, Periodiek inputsignaal in SPI I/F.
Pin27, SPI_SCLK, synchroon de kloksignaal van A in SPI I/F.
Pin28, SPI_CS, Speld van de spaander de uitgezochte input („Laag“ laat) toe in SPI I/F.
Pin29, LCDC_PCLK, Het signaal van de pixelklok in RGB I/F.
Pin30, LCDC_DEN, De gegevens laten signaal op RGB I/F-wijze 1 toe.
Pin31, LEDK8, LEIDENE Kathode
Pin32, LEDK7, LEIDENE Kathode
Pin33, LEDK6, LEIDENE Kathode
Pin34, LEDK5, LEIDENE Kathode
Pin35, LEDK4, LEIDENE Kathode
Pin36, LEDK3, LEIDENE Kathode
Pin37, LEDK2, LEIDENE Kathode
Pin38, LEDK1, LEIDENE Kathode
Pin39, LEDA, Loden anode
Pin40, GND, Grond
Portret 3,7“ TFT LCD-Module het Trekken, van 3,7“ 480x800 TFT

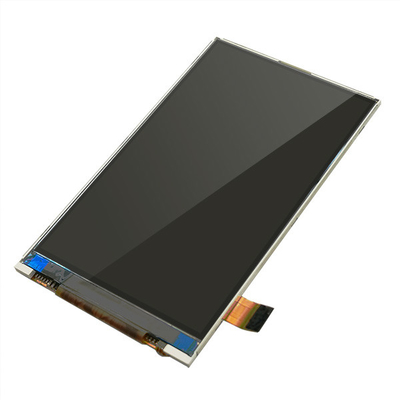

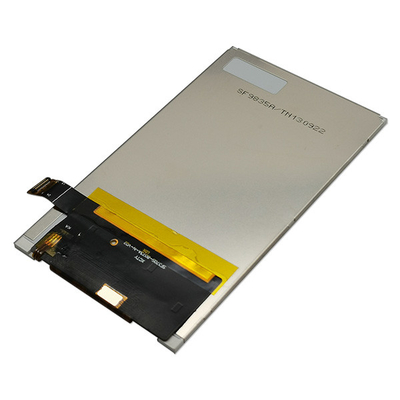

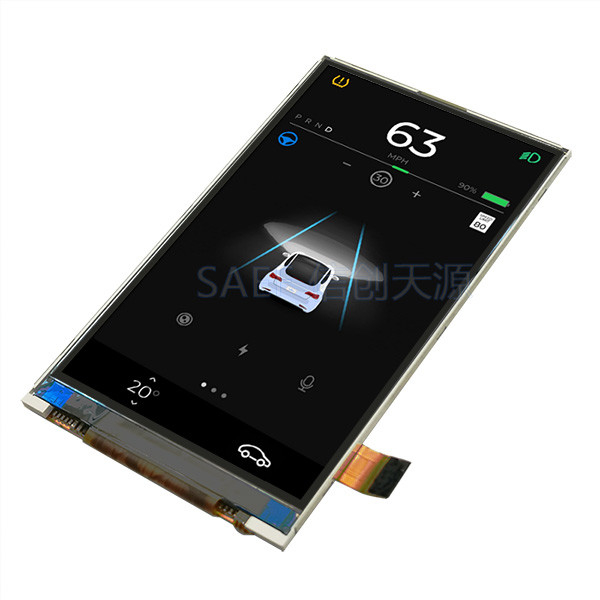

Portret 3,7“ TFT LCD-Module Echt het Productbeeld, van 3,7“ 480x800 TFT
