Productdetails:
|
| product: | 3,5-inch TFT-LCD met CTP | Schermgrootte: | 3,5 inch (diagonaal) |
|---|---|---|---|
| oplossing: | 320 (RGB) x 480 pixels (HVGA) | Helderheid: | 300 cd/m² (typisch) |
| Interface: | MCU parallel (8/16-bit) en SPI (3/4-draads) | Touchscreen: | Geprojecteerd capacitief (PCAP), 5-punts aanraking |
| IC voor schermbestuurders: | ILI9488 | Aanraakcontroller IC: | FT6336U |
| Operationele temp.: | -20 ° C tot +70 ° C | Richting bekijken: | 12 uur |
| Contrastverhouding: | 500:1 (typisch) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3,5 inch TFT LCD,TFT LCD met PCAP touchscreen |
||

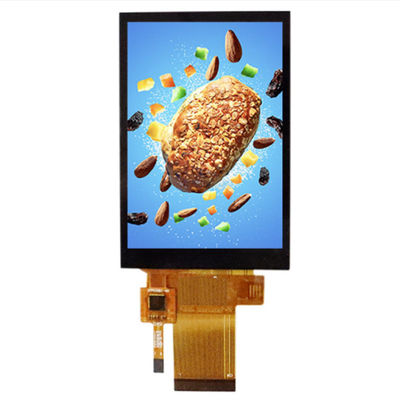

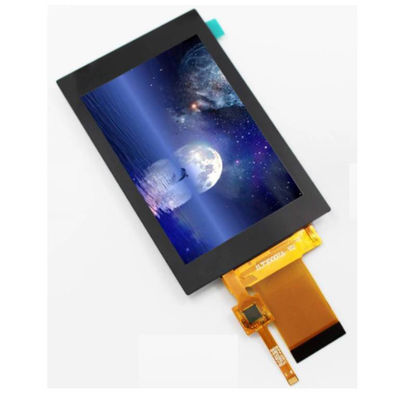

SFTO350PY-7118ACT: Een Feature-Rijke 3,5-inch TFT LCD-module met Geïntegreerde PCAP Touch voor Interactieve Embedded Systemen
Saef Technology Limited presenteert de SFTO350PY-7118ACT, een veelzijdige en responsieve 3,5-inch TFT LCD-module die een scherp HVGA (320x480) display combineert met een robuuste Projected Capacitive (PCAP) touchscreen. Aangedreven door de ILI9488 display controller en de FT6336U touch IC, biedt deze module ongeëvenaarde interfaceflexibiliteit met ondersteuning voor zowel MCU parallel (8080-serie) als SPI communicatie. Ontworpen voor betrouwbaarheid over een industrieel temperatuurbereik (-20°C tot +70°C) en met een heldere 300-nit output, is het de ideale geïntegreerde oplossing voor ingenieurs in de VS en Europa die next-generation HMI's, draagbare medische apparaten, slimme retail terminals en IoT-bedieningspanelen ontwikkelen waar intuïtieve touch-interactie cruciaal is.
Ontworpen om specifieke ontwerphindernissen in interactieve toepassingen aan te pakken:
Dubbele Interface Flexibiliteit voor Optimale Host Compatibiliteit: De opvallende eigenschap van deze module is de configureerbare host interface. Ingenieurs kunnen de optimale verbinding voor hun systeem selecteren: een snelle 16-bit parallelle MCU-interface voor complexe grafische gebruikersinterfaces (GUI's) die worden aangestuurd door applicatieprocessors, of een pin-besparende SPI-interface voor eenvoudigere microcontrollers (MCU's) waar GPIO's schaars zijn. Dit elimineert de noodzaak voor externe level shifters of bridge chips, waardoor uw stuklijst en PCB-lay-out worden vereenvoudigd.
Premium Touch-ervaring met Betrouwbare PCAP-technologie: De geïntegreerde PCAP touchscreen (FT6336U) ondersteunt multi-touch gebaren, biedt uitstekende helderheid met directe glasbinding en biedt een moderne, duurzame gebruikersinterface die bestand is tegen oppervlakteverontreinigingen. De aparte touch FPC met speciale I²C-interface (CTP_SDA/SCL) en interrupt pin vereenvoudigt software-integratie en maakt touch-detectie met laag vermogen mogelijk.
Superieure Optische Prestaties voor Leesbaarheid: Met een evenwichtige 300-nit helderheid en een 500:1 contrastverhouding, zorgt het display voor een heldere zichtbaarheid in de meeste binnen- en gecontroleerde verlichtingsomgevingen. De 12 uur kijkrichting is geoptimaliseerd voor de meest voorkomende verticale montageoriëntatie in handheld en paneel-gemonteerde apparaten.
Robuust Ontwerp voor Veeleisende Gebruiksscenario's: De module is gebouwd om lang mee te gaan en ondergaat een volledige reeks milieubetrouwbaarheidstests (thermische cycli, trillingen, ESD). Het LED-backlight-systeem is beoordeeld op een typische levensduur van 40.000 uur, wat langdurige prestaties in commerciële en industriële toepassingen garandeert.
Gestroomlijnde Stroomarchitectuur: Afzonderlijke voedingspinnen voor digitale logica (IOVCC: 1.8V) en display analoog (VCC: 2.8V) zorgen voor precieze stroomsequencing en -beheer, wat bijdraagt aan de algehele systeemstroomoptimalisatie en -stabiliteit.
Ideaal voor het creëren van boeiende gebruikersinterfaces in:
Industriële Human-Machine Interfaces (HMI's): Voor bedieningspanelen, fabrieksapparatuurinterfaces en teststations die een responsieve, handschoen-compatibele (met dikke handschoenmodus) touchscreen en duidelijke displayfeedback vereisen.
Draagbare Medische & Diagnostische Apparaten: Geschikt voor handheld monitoren, patiëntgegevensinvoertabletten en draagbare scanners waar een glad, reinigbaar glazen oppervlak en betrouwbare touch essentieel zijn.
Slimme Thuis- & Gebouwautomatisering: Perfect voor geavanceerde thermostaatbedieningen, beveiligingssysteempanelen en apparaatinterfaces die een intuïtieve en moderne gebruikerservaring vereisen.
Retail & Gastvrijheid: Voor point-of-sale (POS)-systemen, self-service kiosken en bestelterminals waar snelheid en gebruikersbetrokkenheid cruciaal zijn.
Saef Technology: Uw Partner voor Op Maat Gemaakte Interactieve Oplossingen
Verder dan Standaard Configuraties: Hoewel dit model wordt geleverd met geïntegreerde PCAP, begrijpen we dat projecten unieke behoeften hebben. Heeft u een andere touch-technologie (Resistief/RTP), een niet-touch versie, aangepaste FPC-lengte of een specifieke connector? Wij bieden uitgebreide aanpassingsdiensten met lage MOQs om dit bewezen 3,5-inch platform aan te passen aan uw exacte mechanische, elektrische en functionele vereisten.
Uw Ontwikkelingsproces Verbeteren: We bieden complete design-in ondersteuning: gedetailleerde pin-toewijzingstabellen, interface-timingdiagrammen, power-on sequencing richtlijnen en initialisatiecode voor zowel display als touch controller. Dit vermindert uw integratierisico en versnelt de time-to-market.
Kwaliteit en Naleving voor Wereldwijde Implementatie: Vervaardigd onder een ISO9001:2015 gecertificeerd kwaliteitsmanagementsysteem, is de module ontworpen om te voldoen aan EU RoHS en REACH milieurichtlijnen. Dit zorgt voor naleving voor producten bestemd voor de Europese en Noord-Amerikaanse markten, waardoor uw certificeringsproces wordt vereenvoudigd.
Technische Zekerheid & Volgende Stappen voor Ingenieurs
Gebouwd op een Fundament van Betrouwbaarheid: Elke module wordt onderworpen aan AQL-inspectie per MIL-STD-105E, wat consistente kwaliteit en prestaties voor volumeproductie garandeert.
Ontworpen voor Zekere Integratie: We leveren de precieze mechanische tekeningen (2D/3D) en elektrische specificaties die nodig zijn voor een naadloze pasvorm in uw productontwerp.
Vraag een Technische Evaluatie Aan: We nodigen embedded systems engineers, productmanagers en inkoop specialisten uit om de SFTO350PY-7118ACT te evalueren. Neem contact op met ons technische verkoopteam om samples aan te vragen, uw specifieke toepassingsbehoeften te bespreken of aanpassingsopties voor uw aankomende project te verkennen. Werk samen met Saef om een display-oplossing te benutten die geavanceerde functies, bewezen betrouwbaarheid en de flexibiliteit combineert om perfect bij uw visie te passen.
Mechanische Afmetingen
![]()
PIN Interface Definitie
| Pin Nr. | Symbool | Functie |
| 1 | XL | Touch de linkerlijn |
| 2 | YU | Touch het bovenste circuit |
| 3 | XR | Touch de rechter eindlijn |
| 4 | YD | Touch de onderste lijn |
| 5 | GND | Aarde |
| 6 | IOVCC | Voeding 1.8V |
| 7 | VCC | Voeding 2.8V |
| 8 | FMARK | Frame synchronisatiesignaal |
| 9 | CS | Chip select input pin (actief laag) |
| 10 | RS | Display data/command selectie pin in parallel |
| 11 | WR/SPI_SCL | Schrijf inschakelen in 8080 MCU parallelle interface / SCL pin als Seriële Klok |
| 12 | RD | Lees inschakelen in 8080 MCU parallelle interface. |
| 13 | SPI_SDA | seriële data input/output bi-directionele pin |
| 14 | SPI_SDO | Seriële data output |
| 15 | RESET | Externe reset input. |
| 16 | GND | Aarde |
| 17-32 | DB0-DB15 | MCU parallelle interface databus. |
| 33 | LEDA | LED achtergrondverlichting (Anode) |
| 34-36 | LEDK | LED achtergrondverlichting (Kathode) |
| 37 | GND | Aarde |
| 38 | IM0 | Selecteer de interfacemodus |
| 39 | IM1 | Selecteer de interfacemodus |
| 40 | IM2 | Selecteer de interfacemodus |
DC Kenmerken
| Item | Symbool | Min. | Typ. | Max. | Eenheid |
| Analoge voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale voedingsspanning | VDDI | 1.65 | 1.8 | 3.3 | |
| Input signaal Spanning | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
LED Achtergrondverlichting Kenmerken
| Item | Symbool | Min | Typ | Max | Eenheid |
| LED stroom | IL | - | 90 | 120 | mA |
| LED spanning | VL | - | 2.8 | 3.2 | V |
| Operationele LED levensduur | Hr | 30000 | 40000 | - | Uur |
Optische Kenmerken
| Item | Symbool | Conditie | Min | Type | Max | Eenheid | |
| Witte luminantie (Midden) | Lv |
Θ=0 Normaal Kijk Hoek IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| Reactietijd | Tr+Tf | -- | 20 | 40 | ms | ||
| Contrastverhouding | CR | -- | 500 | -- | -- | ||
|
Kleur Chromaticiteit (CIE1931) |
wit | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
Kijkhoek |
Hor |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Helderheid uniformiteit | Avg | Θ=0 | 80 | 90 | -- | % | |
| Kleurengamma | NTSC | Θ=0 | 57 | 60 | -- | % | |
| Optima View Richting | 12 0'KLOK | ||||||
