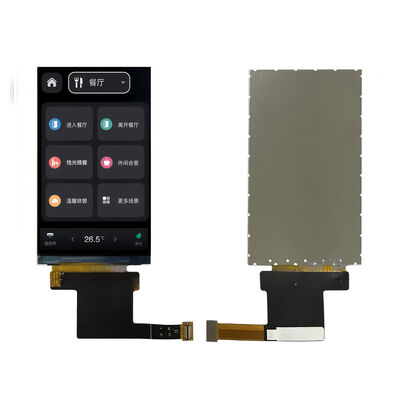

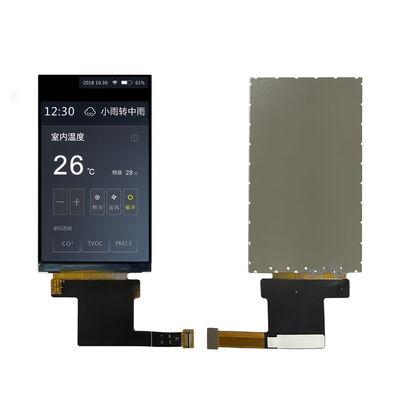

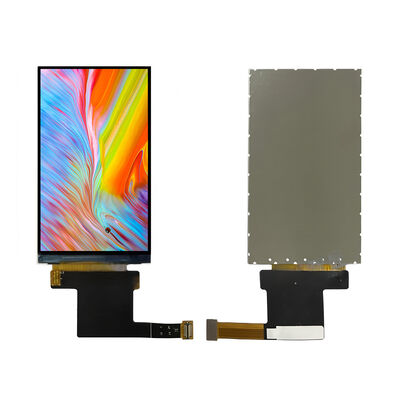

3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver

3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver
3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver 3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver 3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver

Grote Afbeelding :  3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver

Productdetails:
Plaats van herkomst: ShenZhen/China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO310HZ-7423A-CT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 eenheden (onderhandelbaar voor steekproeforders)
Prijs: USD5.0 - 6.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpakking Details: Standaardexportartikelpakket
Levertijd: 3 werkdagen voor monsters, 5-6 weken voor MP
Betalingscondities: L/C, T/T, Paypal
Levering vermogen: 3000K PCs per maand

3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver

beschrijving
product: 3,1" IPS TFT-LCD-scherm oplossing: 480 × 800 pixels (302 PPI)
Richting bekijken: Alle richtingen, 80° horizontaal en verticaal Touch-technologie: PCAT, Multi-touch-ondersteuning
Interface: MIPI DSI (2 databanen), I²C voor Touch Bestuurder IC: ST7701 + CST3530 Touchcontroller
Helderheid: 450 cd/m² typisch Contrastverhouding: 1000:1
Operationele temp.: -20°C tot +70°C Naleving: RoHS, REACH, halogeenvrij
Markeren:

3.1-inch IPS TFT LCD

,

TFT-LCD met capacitieve aanraakpaneel

,

480×800 TFT LCD-displaymodule



Ontworpen voor veeleisende toepassingen: precisie, prestaties en betrouwbaarheid



Saef Technology Limited introduceert de SFTO310HZ-7423A-CT, een hoogwaardige 3,1-inch TFT LCD-module, ontworpen voor professionals die uitzonderlijke optische helderheid, robuuste betrouwbaarheid en naadloze integratie eisen. Dit IPS-scherm levert een resolutie van 480×800 met 302 PPI, wat zorgt voor scherpe, levendige beelden, ideaal voor handheld apparaten, industriële HMI's, medische instrumenten en draagbare testapparatuur.



Belangrijkste technische hoogtepunten voor ontwerpers:

  • Superieure optische prestaties: Met een helderheid van 450 cd/m² en een contrastverhouding van 1000:1 garandeert deze module leesbaarheid in zowel zwak als helder verlichte omgevingen. De IPS-technologie garandeert consistente kleuren en helderheid over brede kijkhoeken (80°+).

  • Robuuste touch-integratie: Met een capacitief touchscreen met multi-touch ondersteuning en I²C-interface, biedt het een soepele, responsieve interactie. Het afdekglaas is chemisch gehard met ≥6H hardheid voor krasbestendigheid.

  • Industriële duurzaamheid: Bedrijfstemperatuurbereik van -20°C tot +70°C en opslag tot -30°C tot +80°C maakt het geschikt voor ruwe omgevingen. De module voldoet aan de RoHS-, REACH- en halogeenvrije normen.

  • Flexibele interface & voeding: MIPI DSI-interface vermindert EMI en vereenvoudigt de lay-out van de printplaat. Breed voedingsbereik (VDD: 2.4V–3.3V, IOVDD: 1.65V–3.3V) ondersteunt verschillende systeemarchitecturen.



Waarom kiezen voor Saef voor uw display-oplossing?

We begrijpen dat elk project unieke eisen heeft. Daarom bieden we gratis semi-customisatie op touch panel integratie, FPC-ontwerp, optische bonding en mechanische aanpassingen. Of u nu een andere touch controller, een aangepaste omtrek of specifieke optische verbeteringen nodig heeft, ons engineeringteam werkt met u samen om een display te leveren dat aan uw exacte specificaties voldoet.



Ideaal voor:

  • Handheld terminals & draagbare scanners

  • Industriële bedieningspanelen & IoT-apparaten

  • Medische bewakingsapparatuur

  • Automotive dash displays & infotainment

  • Test- & meetinstrumenten



Call to Action voor waardevolle aanvragen:
Een op maat gemaakte display-oplossing nodig? Ons engineeringteam staat klaar om uw ontwerp te ondersteunen. Vraag vandaag nog een offerte op maat of een evaluatiemonster aan.





Algemene specificatie



Kenmerken Details Eenheid
Schermgrootte (diagonaal) 3.1 inch
LCD-type α-Si TFT -
Weergavemodus IPS / Transmissief / Normaal Zwart -
Resolutie 480RGB x 800 -
Actief gebied 40.32(H)×67.2(V) mm
Module-omtrek 43.48(H) x 74.72(V) x 1.72(T) mm
Weergavekleuren 16.7M -
Interface MIPI -
Driver IC ST7701 -
TP-weergavegebied 40.72(H)×67.6(V) mm
TP-omtrek (montage) 50.04(H) x 88.74(V) x 1.01(T) mm
Luminantie op het oppervlak 450 cd/m²
Kijkrichting Alle Beste beeld
Contrastverhouding 1000:1
Kleurengamma 71.5%
PPI 302 -
Venstereffect Normaal -
Oppervlakte-effect afdekplaat zonder AF/AG -
Bedrijfstemperatuur -20~70 ºC
Opslagtemperatuur -30~80 ºC
Gewicht TBD g





CTP-specificatie



Categorie Parameter Specificatie

Algemeen

Structuur Afdekglaas + ITO-sensorsfilm (G+F+F)
Omtrekafmeting 50.04(H) x 88.74(V) x 1.01 (T) mm
Afdekglaasversteviging Chemisch gehard
Oppervlakkige hardheid afdekglaas ≥6H (potloodhardheid)
Lichtdoorlatendheid ≥85%
Bedrijfstemperatuur -20℃ ~ +70℃, ≤90% RH
Opslagtemperatuur -30℃ ~ +80℃, ≤90% RH

Elektrisch

Interface I2C
Touch IC CST328
Voedingsspanning (VDD) 2.8V ~ 3.3V
Weerstand host (SDA/SCL) Configureerbaar op moederbord
Aanraakpunt Multi-touch
Milieu Bedrijfsomstandigheden Aanpasbaar

Oppervlak

Eigenschappen

Oppervlakte-inkt Zwart
Oppervlaktebehandeling Transparant type,
LCD-TP-laminering OCA-binding
Naleving Materiële normen RoHS, REACH & Halogeenvrij conform





Mechanische omtrekafmetingen

3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver 0

3.1-inch IPS TFT LCD met capacitieve touch paneel 480×800 MIPI DSI Display Module ST7701 Driver 1

Definitie interface-pin



NR. SYMBOOL FUNCTIE
1 GND Massa voeding
2 CLKP CLKP
3 CLKN CLKN
4 GND Massa voeding
5 D0P MIPI DSI differentiële datapair. (Databaan 0 positieve polariteit)
6 D0N MIPI DSI differentiële datapair. (Databaan 0 negatieve polariteit)
7 GND Massa voeding
8 D1P MIPI DSI differentiële datapair. (Databaan 1 positieve polariteit)
9 D1N MIPI DSI differentiële datapair. (Databaan 1 negatieve polariteit)
10 GND Massa voeding
11 NC OPEN
12 NC OPEN
13 GND Massa voeding
14 NC OPEN
15 NC OPEN
16 LEDA LED-anode
17 LEDK LED-kathode
18 VCC Voeding voor analoog, VDD=2.4V~3.3V.
19 IOVCC Voeding voor I/O-systeem. VDDIO=1.65V~3.3V
20 NC OPEN
21 NC OPEN
22 GND Massa voeding
23 GND Massa voeding
24 CTP INT Touch panel interrupt output. Indien niet gebruikt, openen.
25 CTP RST Touch panel reset. Indien niet gebruikt, openen.
26 CTP SDA Touch panel I2C data. Indien niet gebruikt, openen.
27 CTP SCL Touch panel I2C klok. Indien niet gebruikt, openen.
28 LCM RST Dit signaal laag zal het apparaat resetten en moet worden toegepast om de chip correct te initialiseren. Signaal is laag actief
29 TE Scheureffect-uitgangspin om MCU te synchroniseren met frame-schrijven. Deze pin is laag wanneer deze niet is geactiveerd. Indien niet gebruikt, openen.
30 ID(GND) Massa voeding





Absolute maximale waarden



Item  Symbool Min. Max. Eenheid



Voedingsspanning

Voeding VDD -0.3 +4.6 V
Analoog - - - V
IO IOVDD -0.3- +4.6 V
Ingangsspanning Vi 0.3 IOVDD+0.3 V
Opslagtemperatuur T stg -30 +80 ºC
Bedrijfstemperatuur T op -20 +70 ºC
Opslagvochtigheid

H

stg

10 Opmerking 1 %RH
Bedrijfsvochtigheid H op 10 Opmerking 1 %RH





Elektrische specificatie



Item  Symbool Min. Typ.  Max. Eenheid



Voedingsspanning

Voeding VDD 2.4 2.8 3.3 V
Analoog VCI 2.4 2.8 3.3 V
IO IOVDD 1.65 1.8/2.8 3.3 V
Logische lage ingangsspanning  VIL -0.3IOVDD - 0.3IOVDD V
Logische hoge ingangsspanning  VIH 0.7IOVDD - IOVDD V
Logische lage uitgangsspanning  VOL - - 0.2IOVDD V
Logische hoge uitgangsspanning  VOH 0.8IOVDD - - V

Stroomverbruik

Normaal display Ivdd

-

20

-

mA
Stand-bymodus Ivdd

-

30

-

uA
Framefrequentie  fFR - 60 - Hz
