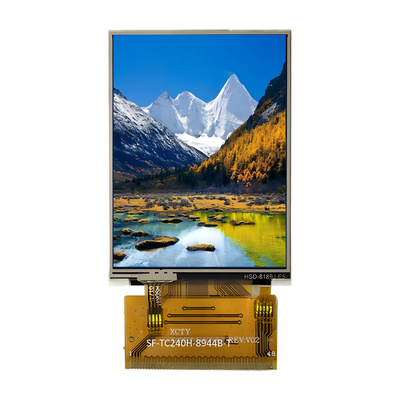

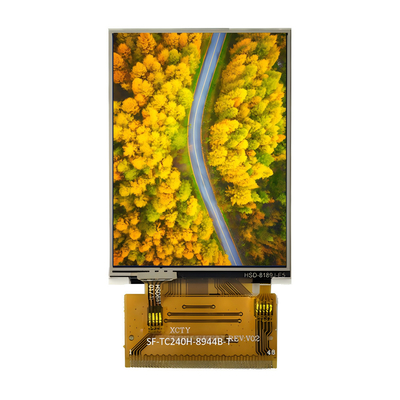

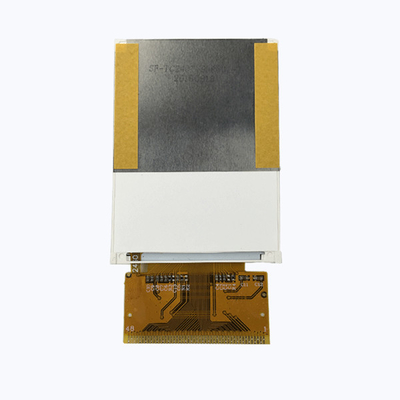

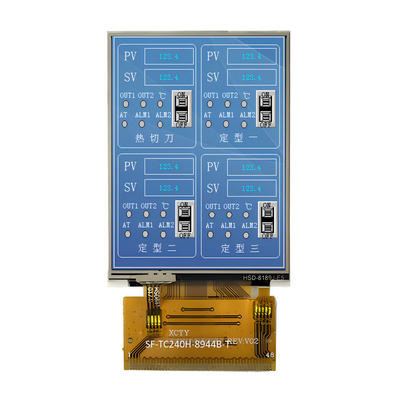

TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm

TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm
TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm

Grote Afbeelding :  TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm

Productdetails:
Plaats van herkomst: ShenZhen/China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: Sf-tc240h-8944b-t
Document: SF-TC240H-8944B-T_Specifica...on.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 PCs
Prijs: the lowest market price guaranteed
Verpakking Details: Standaardexportartikelpakket
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K PCs per maand

TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm

beschrijving
Producten: 2,4 duim TFT Touchscreen: Resistief aanraakpaneel (RTP)
Resolutie: 240x320 QVGA Dekselglas: Zonder (aanpasbaar)
Zichtrichting: 12 uur. Interface: MCU/RGB/SPI
Pinnummer: 48 pinnen Verbinding: Het solderen
Oppervlaktehelderheid: 350 cd/m2 LED-levensduur: 40,000 uur
Markeren:

240x320 TFT LCD-Vertoning

,

De Vertoning van 2

Over dit item SF-TC240H-8944B-T



Het TFT-LCD-scherm met een resolutie van 240x320 QVGA, ontworpen om een levendige visuele ervaring te bieden in een compacte vormfactor.het aanbieden van veelzijdige connectiviteitsopties voor verschillende microcontrollers en systemen.



Belangrijkste kenmerken:

  • Grootte en resolutie: met een 2,4 inch scherm en een resolutie van 240x320 QVGA, biedt het scherm heldere en scherpe afbeeldingen, waardoor het ideaal is voor een scala aan toepassingen,van handheld-apparaten naar ingebedde systemen.
  • Aanraakvermogen: Het geïntegreerde resistieve aanraakscherm zorgt voor intuïtieve gebruikersinteractie en maakt het voor gebruikers gemakkelijk om te navigeren en te communiceren met de inhoud op het scherm.
  • Versatile interface: De MCU/RGB-interface zorgt voor compatibiliteit met een breed scala aan microcontrollers, waardoor naadloze integratie in uw projecten mogelijk is.
  • Hoge kleurdiepte: Door een breed kleurenpalet te kunnen weergeven, zorgt het scherm ervoor dat de afbeeldingen, afbeeldingen en tekst levendig en gedetailleerd zijn.
  • Compact ontwerp: Het kleine formaat van het scherm maakt het perfect voor draagbare apparaten en ruimtebeperkte toepassingen.



Toepassingen:

  • Ideaal voor een reeks toepassingen, waaronder handheld-apparaten, robotica, consumentenelektronica en geautomatiseerde systemen.
  • Perfect voor ontwikkelaars en hobbyisten die hun projecten willen verbeteren met een gebruiksvriendelijke interface.

Ervaar het gemak en het nut van het TFT LCD-scherm van 2,4 inch 240x320 QVGA met resistief aanraakscherm,en breng uw projecten naar het volgende niveau met zijn visueel aantrekkelijke en functionele ontwerpOf u nu een prototype of een commercieel product ontwikkelt, dit scherm biedt de prestaties en betrouwbaarheid die u nodig heeft.



Kenmerken



Product: 2.4 inch TFT Touchscreen: Resistief aanraakpaneel (RTP)
Resolutie: 240x320 QVGA Dekselglas Zonder (aanpasbaar)
Zichtrichting: 12 uur. Interface: MCU/RGB
Pinnummer: 48 pinnen Verbinding: FPC-type verbinding
Oppervlakteverlichting: 250 Cd/m2 LED-levensduur: 40000 uur



Vragen:

Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende nummernummers zijn aanvaardbaar.

Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.

Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.

Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.

V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.

V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in een strikt kwaliteitscontrolesysteem en het defecte percentage zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.




Externe dimensie


TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm 0TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm 1



Interface pin definitie



Nee, dat is niet zo. PIN-naam Invoer/uitvoer Beschrijving
1 VU Ik... Pin van het touchpaneel
2 XL Ik... Pin van het touchpaneel
3 YD Ik... Pin van het touchpaneel
4 XR Ik... Pin van het touchpaneel
5 GND Ik... Ground
6 VCI Ik... Stroomvoorziening 2.8V Spanning
7 VDD3 Ik... Stroomvoorziening 2.8V/1.8V Spanning
8 VDD3_P(NC) - Open zetten
9 BC_CTRL(NC) - Open zetten
10 BC ((NC) - Open zetten

11

TE

O

Het scheuren van de uitgangsspeld om de MPU te synchroniseren met het schrijven van het frame.Wanneer deze pin niet is geactiveerd, wordt deze pinislaag.

12-29 DB17-DB0 Invoer/uitvoer Toon gegevens I/O
30 SDA Invoer/uitvoer Seriële invoersignaal
31 DOTLCK Ik... Puntkloksignaal voor RGB-interface-operatie
32 ENABLE Ik... Data-activatie-signaal voor RGB-interface-operatie
33 HSYNC Ik... Lijnhorizontaal synchronisatiesignaal
34 VSYNC Ik... Frame Verticaal Synchronisatie Signal
35 RDX Ik... Lees strobe-signaalinput pin
36 WRX Ik... Schrijf strobe-signaalinput pin
37 DCX Ik... Signal selecteren
38 CSX Ik... Invoerpen voor het chipselectiesignaal
39 Reset Ik... Invoersignaal LCM Reset
40 IM0

Ik...

Zie de vierde pagina, Selecteer de MCU interface modus

41 IM1
42 IM2
43 IM3
44 LED_A Ik... LED-anode
45 LED_K1 Ik... LED-kathode
46 LED_K2 Ik... LED-kathode
47 LED_K3 Ik... LED-kathode
48 LED_K4 Ik... LED-kathode





LED-achterlichtkenmerken



Artikel 1 Symbool Min. TYP Maximaal Eenheid

Test

Voorwaarde

Voedingsspanning Vf 3.0 3.2 3.4 V Als=80mA
Voedingsstroom Als - 80 - mA -
Omgekeerde spanning Vr - - 5 V -
Energieverlies Pd - 288 - mW -
Lichtsterkte voor LCM

-

- 350 - Cd/m2 Als=80mA
Eenvormigheid voor LCM - 80 - - % Als=80 mA
Achterlichtkleur Wit

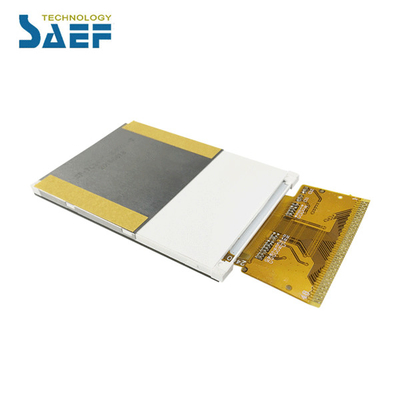

Productbeeld
 TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm 2TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm 3TFT-LCD-scherm 2,4" 240x320 inch QVGA MCU/RGB-interface met resistief aanraakscherm 4
