Productdetails:
|
| Producten: | 1.3 inch TFT LCD | Touchscreen: | Zonder |
|---|---|---|---|
| Resolutie: | 240x240 punten | Dekselglas: | Aanpasbaar |
| Zichtrichting: | IPS Vrije kijkhoek | Interface: | SPI-interface |
| Pinnummer: | 12 spelden | Verbinding: | Inproppen |
| Oppervlaktehelderheid: | 250 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
| Markeren: | 240x240 vierkante LCD Vertoning,1,3 Duim Vierkante LCD Vertoning |
||
1.3 inch TFT LCD 240x240 punten Product Inleiding
SFTO130JY-7167AN is een full-color vierkant TFT-LCD-scherm met een diagonale grootte van 1,3 inch en een resolutie van 240x240.Het maakt het zeer handig voor gebruikers om te programmeren en te gebruiken. De module grootte van SF-TO130B-8909A-N model is 21.16x29.22mm, en de actieve oppervlakte grootte is 23. 4x23.4mm;
De bestuurder IC ST7789V-controller is geïntegreerd in de module, met een logisch voedingsspanningsbereik van 3,0 V tot 3,6 V.Het kan werken binnen een temperatuurbereik van -20 °C tot +70 °C en het opslagtemperatuurbereik is -30 °C tot +80 °C.SFTO130JY-7167ANFPC kan worden aangepast en kan worden uitgerust met een nieuw ontworpen resistief aanraakscherm (RTP) of capacitief aanraakscherm.
Kenmerken
| Artikel 1 | Inhoud |
| LCD-grootte | 1.3 inch ((diagonaal) |
| Afbeeldingsmodus | Normaal zwart |
| Resolutie | 240 ((H) RGB x 240 ((V) |
| Puntpitch | 00,0975 (H) x 0,0975 ((V) mm |
| Actief gebied | 23.4 ((H) x 23.4 (V) mm |
| Grootte van de module | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Kleurenversnelling | RGB Verticale streep |
| Interface | 4 Lijn SPI |
| Rijden IC | De volgende categorieën zijn bedoeld: |
| Luminansie | 250 (TYP) cd/m2 |
| Zichtrichting | Alle weergave |
| Achterlicht | 2 Witte LED |
| Operatieve temp. | -20°C ~ + 70°C |
| Opbergtemperatuur | -30°C~+ 80°C |
| Gewicht | TBD |
1.3 inch TFT LCD 240x240 stippen Producttekening
Pin Definitie
| - Nee, dat is niet waar. | Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | LEDK | Katode van achterlicht |
| 3 | LEDA | Anode van achtergrondlicht |
| 4 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 5 | GND | Ground |
| 6 | GND | Ground |
|
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 8 | CS |
Chip selecteer pin ((Low ) |
| 9 | SCL | Een serie-klokpen. |
| 10 | SDA | Invoer van seriegegevens |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Ground |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
| Luminansie |
- Dat is... |
250 |
- Dat is... |
Cd/m2 |

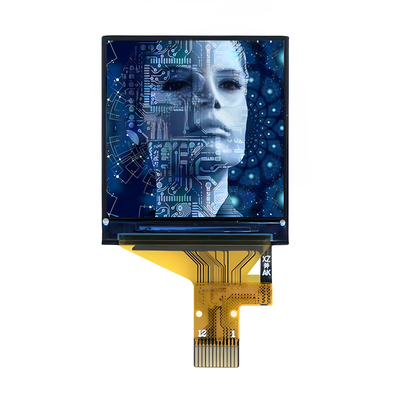

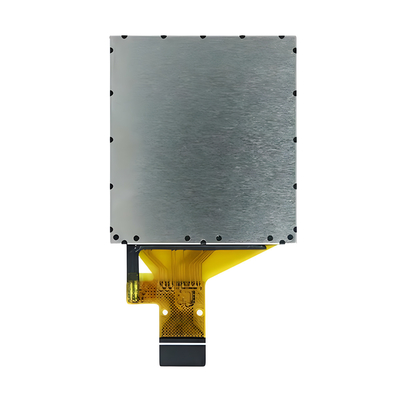

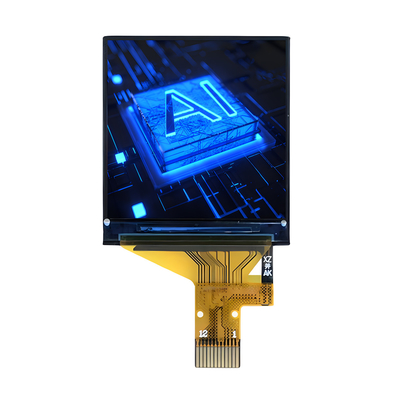

1.3 inch TFT LCD 240x240 punten Productbeeld
Fabrieksfaciliteiten en certificeringen
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
