Productdetails:
|
Producten: | 1.77 inch TFT-display | Aanraakscherm: | Optioinal |
---|---|---|---|
Resolutie: | 128x160 | De Afmeting van het dekkingsglas: | Aanpasbaar |
Zichtrichting: | 12:00 uur | Interface: | 8 bit |
Pinnummer: | 20 SPELDEN | Verbinding: | Het solderen |
Oppervlaktehelderheid: | 250 cd/m2 | LED-levensduur: | 40,000 uur |
Operatieve temp.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Markeren: | Kleine TFT-LCD-module,128x160 TFT LCD-module,De Module van 1 |
1.77 inch TFT LCD display MPU 8 bit 128x160Productbeschrijving
SF-TS177H-8784A-Nis een 1,77 inch portret modusTFT-LCD-module met een resolutie van 128x160 punten. Het ondersteunt MPU 8-bit interface, veel gebruikt in handheld apparaten, medische apparaten, en een aantal andere kleine grootte consumenten elektronica.zijn TFT LCD-module is ingebouwd met ILI9163V IC (compatibel met ST7735 IC).Deze module heeft een anti-glare oppervlakte paneel, zichtrichting 12 uur, grijschaal omkering 6 uur.
SF-TS177H-8784A-NDe module is een TFT-LCD met portretmodus en is ook verkrijgbaar voor resistieve touchscreen optie waarvan het onderdeel no.SF-TS177H-8784A-TDe werktemperaturen zijn van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.
Product: | 1.77 inch TFT-display | Touchscreen: | Facultatief |
---|---|---|---|
Resolutie: | 128x160 | Afmeting van het dekselglas: | Aanpasbaar |
Zichtrichting: | 12:00 | Interface: | Mpu 8 Bit |
Pinnummer: | 20 pin's | Verbinding: | Loden |
Oppervlakteverlichting: | 250 Cd/m2 | LED-levensduur: | 40000 uur |
Werktemperatuur | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
TFT lcd display 1,77 inch Droeien
Beschrijving van de PIN
Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
1 | LED's | O | LED-kathode |
2 | LED+ | O | LED-anode |
3 | GND | Ik... | Ground |
4 | VDD | Ik... | Stroomvoorziening 2.8V Spanning |
5 | NC | - | Laat open |
6 | NC | - | Laat open |
7 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
8 | Reset | Ik... | Invoersignaal LCM Reset |
9 | RS | Ik... | Signal selecteren |
10 | /WR | Ik... | Schrijf strobe-signaalinput pin |
11 | /RD | Ik... | Lees strobe-signaalinput pin |
12-19 | DB7-DBO | Invoer/uitvoer | Toon gegevens I/O |
20 | GND | Ik... | Ground |
Artikel 1 | Symbool | Waarde | Eenheid |
Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
Inlaatspanning | Vinaal | VDD+0.3 | V |
Werktemperatuur | Topr | - 20 tot 70 | °C |
Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
VIL | 0 | - | 0.2VDD | V | ||
Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |

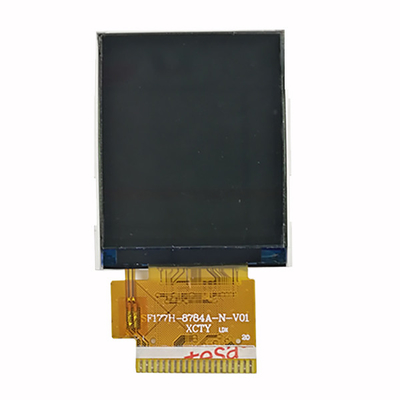

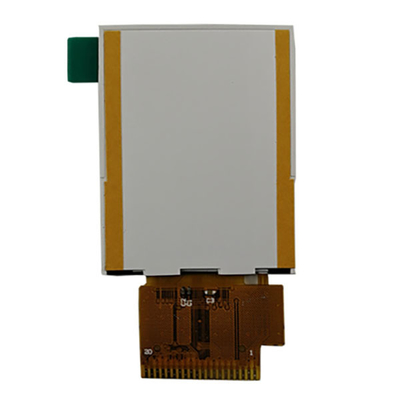

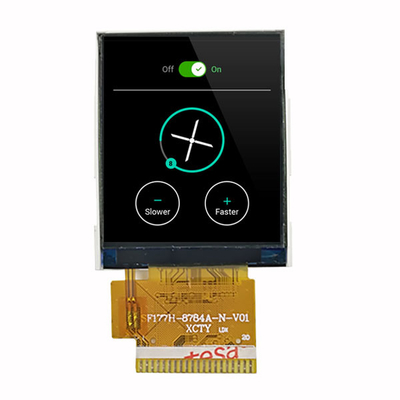

TFT lcd display 1,77 inch Productbeeld
