Productdetails:
|
Afbeeldingstype: | Industriële TFT-LCD | Schermgrootte: | 15,6-inch (365,72 x 220,39 mm Bezel) |
---|---|---|---|
Resolutie: | 1920×1080 FHD (0,179 mm pixelafstand) | maximale helderheid: | 1500 cd/m2 (type) |
kijkhoek: | 85°/85°/85°/85° (CR≥10) | Operatieve temperatuur.: | -30°C tot +85°C (Wide Temperature Certified) |
Interface: | LVDS met 40 pinnen (I-PEX 20455-040E) | Stroominvoer: | 3.3V DC ±10% (4W Typ, maximaal 5W) |
Contrastverhouding: | 8001 (type) | Achtergrondverlichting: | Externe LED-lichtbalk |
LED-levensduur: | 24.35W, 50.000 uur levensduur | Kleurbereik: | 72% NTSC |
Toepassing: | HMI, buitenmachines, automobiel, medisch | Naleving: | REACH- en RoHS-conform |
Markeren: | 1500 nits Industriële TFT LCD-scherm,LVDS Industriële TFT LCD-scherm |
Ontworpen voor extreme industriële omstandigheden
De SFTO1560RX-7312AN is een 15,6 "hoge helderheid TFT LCD gebouwd om te weerstaan harde omstandigheden.Het biedt een onberispelijk zicht bij direct zonlicht of bij vriestemperaturen perfect voor bouwmachines, fabrieksautomatisering en buitenkiosken.
Industriële robuustheid
Militaire duurzaamheid: gevalideerd door 100 thermische schokcycli, trillingstests van 10-55 Hz en ±12 kV ESD-bescherming.
50,000-Uur LED-achterlicht: externe lichtbalk met 45,1 V-invoer (IP67 optioneel) voor minimaal onderhoud.
Chemisch bestand oppervlak: 3H geharde anti-glare coating is bestand tegen industriële reinigingsmiddelen.
Intelligente integratiefuncties
Plug & Play LVDS-interface: 40-pins connector (I-PEX 20455) met omgekeerde scanbesturing voor flexibele montage.
Nul beeldbehoud: DE-only-signaalmodus voorkomt burn-in tijdens 24/7 werking.
Low Power Design: 4W typisch verbruik bij 3,3 V ¢ vermindert de warmtebelasting van het systeem.
Gecertificeerd voor wereldwijde inzet
• EU RoHS/REACH-conform
• ISO 9001 (kwaliteit) en 14001 (milieu) gecertificeerd
• 1 jaar functionele garantie
Vertrouwd door de industrie:
✅ Zware machines: boormachine bedieningspanelen, landbouw display's
✅ Vervoer: luchtvaart dashboards, maritieme navigatiesystemen
✅ Medisch: Diagnostische apparatuur, draagbare monitoren
✅ Energie: HMI's van olieplatforms, besturingsterminals van zonneparken
Verzoek aanpassing:Contactsales2@saef.com.cnvoor IP-gerelateerde versies, touchscreenintegratie of aangepaste bezels.
Specificaties
Posten | Specificatie | Eenheid |
Schermgrootte | 15.6 reële diagonale | |
Beael Opening | 365.72x220.39x12.5 | mm |
Aantal pixels | 1920 x RGB x 1080 | pixel |
Pixel Pitch | 00,17925 (H) x 0,17925 (V) | mm |
Afbeeldingsgebied | 344.16x193.59 | mm |
Kleuren weergeven | 16.7M | Kleur |
Transmisieve modus | Normaal zwart | - |
Oppervlaktebehandeling | AG-type, 3H harde coating, | - |
Energieverbruik | Totaal aantal cellen | |
TC | 8100 | k |
NTSC | 72 (type) | % |
Externe afmetingen
Interface pin definitie
Pinnetje | Naam | Beschrijving |
1 | NC | Geen verbinding, deze pin zou open moeten zijn |
2 | NC | Geen verbinding, deze pin zou open moeten zijn |
3 | NC | Geen verbinding, deze pin zou open moeten zijn |
4 | NC | Geen verbinding, deze pin zou open moeten zijn |
5 | NC | Geen verbinding, deze pin zou open moeten zijn |
6 | NC | Geen verbinding, deze pin zou open moeten zijn |
7 | NC | Geen verbinding, deze pin zou open moeten zijn |
8 | NC | Geen verbinding, deze pin zou open moeten zijn |
9 | NC | Geen verbinding, deze pin zou open moeten zijn |
10 | NC | Geen verbinding, deze pin zou open moeten zijn |
11 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
12 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
13 | LCD_VCC | LCD logica en aandrijflijn 3.3V |
14 | NC | Geen verbinding, deze pin zou open moeten zijn |
15 | NC | Geen verbinding, deze pin zou open moeten zijn |
16 | NC | Geen verbinding, deze pin zou open moeten zijn |
17 | REV_SCAN |
Lage → Normale modus. Hoog → Horizontaal & Verticaal Reverse Scan |
18 | RXO0- | Negatieve LVDS-differentiële gegevensinvoer. Kanaal O0 (vreemd) |
19 | RXO0+ | Positieve LVDS-differentiële gegevensinvoer. |
20 | RXO1- | Negatieve LVDS-differentiële gegevensinvoer. |
21 | RXO1+ | Positieve LVDS-differenciële gegevensinvoer. |
22 | RXO2- | Negatieve LVDS-differenciële gegevensinvoer. |
23 | RXO2+ | Positieve LVDS-differentiële gegevensinvoer. |
24 | LCD GND | LCD-logica en grond van de bestuurder |
25 | RXOC- | Negatieve LVDS-differentiële klokinvoer (vreemd) |
26 | RXOC+ | Positieve LVDS-differentiële klokinvoer (vreemd) |
27 | LCD GND | LCD-logica en grond van de bestuurder |
28 | RXO3- | Negatieve LVDS-differenciële gegevensinvoer. |
29 | RXO3+ | Positieve LVDS-differenciële gegevensinvoer. |
30 | RXE0- | Negatieve LVDS-differenciële gegevensinvoer. |
31 | RXE0+ | Positieve LVDS-differenciële gegevensinvoer. |
32 | RXE1- | Negatieve LVDS-differentiële gegevensinvoer. |
33 | RXE1+ | Positieve LVDS-differenciële gegevensinvoer. |
34 | LCD GND | LCD-logica en grond van de bestuurder |
35 | RXE2- | Negatieve LVDS-differentiële gegevensinvoer. |
36 | RXE2+ | Positieve LVDS-differenciële gegevensinvoer. |
37 | RXEC- | Negatieve LVDS-differentiële klokinvoer (gelijk) |
38 | RXEC+ | Positieve LVDS-differentiële klokinvoer (gelijk) |
39 | RXE3- | Negatieve LVDS-differentiële gegevensinvoer. |
40 | RXE3+ | Positieve LVDS-differentiële gegevensinvoer. |

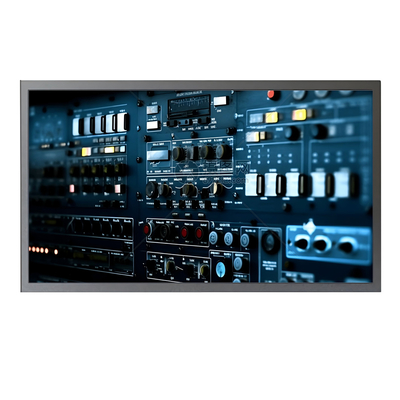

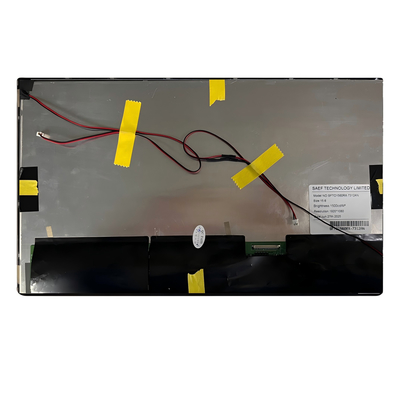

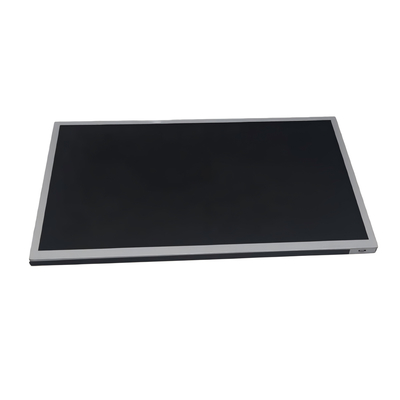

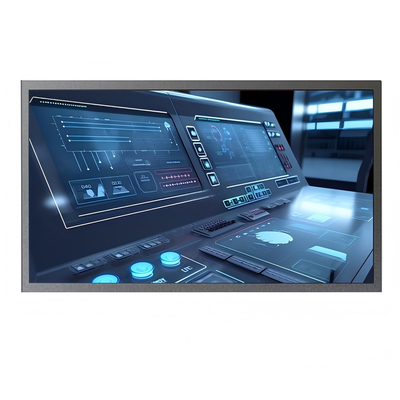

Productbeeld
