Productdetails:
|
Modelnummer: | SFTO560SH-7316AN (op basis van AT056TN52 V.3) | Schermgrootte: | 50,6 inch diagonaal |
---|---|---|---|
Resolutie: | 640×480 pixels (RGB streep) | Helderheid: | 250 cd/m2 |
Operatieve temperatuur.: | -20°C tot +70°C | Technologie: | TN TFT, Transmissief |
Interface: | 24-bits Digitaal RGB | Achtergrondverlichting: | 15 LED's, levensduur van 20.000-30.000 uur |
Voeding: | Dubbel Voltage | Naleving: | REACH- en RoHS-conform |
Markeren: | Industriële TFT-Vertoningsmodule,Industriële TFT-Lcd-displaymodule,640x480 TFT LCD-displaymodule |
TFT-scherm van industriële kwaliteit van 5,6" voor ruwe omgevingen
De SFTO560SH-7316AN TFT LCD-module levert compromisloze prestaties in veeleisende industriële toepassingen.6-inch display heeft een scherpe resolutie van 640×480 met een oppervlaktebehandeling tegen schittering, waardoor duidelijk zicht wordt gewaarborgd bij hoog omgevingslicht (250 cd/m2 helderheid, 500:1 contrast).
Gebouwd voor betrouwbaarheid
Werk naadloos van -20 °C tot +70 °C met 100G mechanische schokbestendigheid. Ideaal voor fabrieksautomatisering, medische apparaten en transportsystemen waar stabiliteit cruciaal is.De 24-bits RGB interface ondersteunt 16.7M kleuren, terwijl de dual-voltage aandrijving ruisinterferentie in elektrisch chaotische omgevingen elimineert.
Belangrijke voordelen voor ingenieurs
✅ Verlengde levensduur van achterlicht: 15 witte LED's (30.000 uur @ 25°C)
✅ Flexible integratie: controle van de scannerrichting (L/R, U/D pins)
✅ Robuuste bescherming: stofdichte constructie slaagt 240 uur vochtigheidstests
✅ Vereenvoudigde naleving: ROHS/REACH-gecertificeerd, Pb-vrij soldeercompatibel
Toepassingen
Industriële HMI's en besturingspanelen
Draagbare testapparatuur
Medische bewakingsapparatuur
Buitenkiosken en vervoerssystemen
Technische punten
Pixel Pitch: 58,8×176,4 μm
Reactietijd: 25 ms (typisch)
Zienhoeken: 70° ((H)/50° ((V)
Power Sequencing: Geoptimaliseerde ON/OFF timing
Garantie: 1 jaar dekking voor functionele gebreken
Voldoen gereed
Voldoet aan de EU ROHS 2011/65/EU, REACH 1907/2006/EG en EMC-richtlijnen voor naadloze integratie in wereldwijde industriële apparatuur.
Bestelling en ondersteuning
Neem contact op met ons hoofdkantoor in Shenzhen voor volumeprijzen, aangepaste FPC-staartopties en technische documentatie.
Aanpassing aanvragen
Contactsales2@saef.com.cnvoor IP65-verzegelde versies, capacitieve touch-opties of aangepaste bezelontwerpen.
Specificaties
Kenmerken | Detail |
Afbeeldingsgrootte (diagonaal) | 5.6 |
LCD-type | TN TFT |
Afbeeldingsmodus | Transmisief / normaal wit |
Resolutie | 640 RGB x 480 |
Bekijk richting | 12 uur |
Inversie richting van de grijze schaal | 6 uur |
Moduleconstructie | 126.5 ((H) x 100 ((V) x 5.7 ((T) (Nota1)) |
Actief gebied | 112.896 ((H) x84.672 ((V) |
Pixelgrootte | 58.8 maal 3 x 176.4 |
Pixel-arrangement | RGB |
Oppervlaktebehandeling met polarisatoren | Anti-glare |
Bestuurder IC | ILI6192A-01&ILI5481A |
Kleuren weergeven | 16.7M |
Interface | 24 bits-RGB-interface |
Met of zonder aanraakpaneel | Zonder |
Werktemperatuur | - 20~70 |
Bergingstemperatuur | -30~80 |
Gewicht | 100 |
Optische kenmerken
Posten | Symbool | Voorwaarde | Specificatie | Eenheid | |||
- Min. | Typus. | Max, ik ben er klaar voor. | |||||
Luminans aan TFT (indien = 20mA/LED) |
Lv |
Normaal gesproken. kijkhoek θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
Contrastverhouding (zie 6.3) | CR | 600 | 1000 | - | |||
Reactietijd (zie 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Wit | XW | 0.25 | 0.30 | 0.35 | |||
YW. | 0.26 | 0.31 | 0.36 | ||||
Zienhoek (zie 6.4) |
horizontaal | θX+ |
Centrum CR≥10 |
60 | 70 | - |
Deg. |
θX- | 60 | 70 | - | ||||
Verticaal | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
NTSC-verhouding ((Gamut) | - | 51.2 | - | % |
Achterlichtkenmerken
Posten | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
Achterlichtspanning | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V |
Achterlichtstroom | ILED | Ta=25 oC, VF=3,1 V/LED | - | 100 | - | mA |
Energieverlies | PD | - | 930 | - | mW | |
Uniformiteit | Gemiddeld | 75 | 80 | - | % | |
Levensduur van de LED ((25°C) | - | 20000 | 30000 | - | Uren | |
Aandrijving | Constante stroom | |||||
LED-configuratie | 15 witte LED's ((3 LED's in één string en 5 groepen parallel) |
Externe afmetingen
Interface pin definitie
Pin nr. | Symbool | Invoer/uitvoer | Functie |
1 | VLED+ | P | Vermogen voor LED-achterlichtanode |
2 | VLED+ | P | Vermogen voor LED-achterlichtanode |
3 | VLED- | P | Vermogen voor LED-achterlichtkatode |
4 | VLED- | P | Vermogen voor LED-achterlichtkatode |
5 | GND | P | Krachtgrond |
6 | VCOM | Ik... | VCOM-invoer |
7 | VCC | P | stroomvoorziening voor digitale schakelingen |
8 | Modus | Ik... | Controle van de DE- of HV-modus |
9 | DE | Ik... | Gegevens mogelijk maken |
10 | VS | Ik... | Vsync-signaalinvoer |
11 | HS | Ik... | Hsync signaalinvoer |
12 | B7 | Ik... | Blauwe gegevensinvoer (MSB) |
13 | B6 | Ik... | Blauwe gegevensinvoer |
14 | B5 | Ik... | Blauwe gegevensinvoer |
15 | B4 | Ik... | Blauwe gegevensinvoer |
16 | B3 | Ik... | Blauwe gegevensinvoer |
17 | B2 | Ik... | Blauwe gegevensinvoer |
18 | B1 | Ik... | Blauwe gegevensinvoer |
19 | B0 | Ik... | Blauwe gegevensinvoer (LSB) |
20 | G7 | Ik... | Groene gegevensinvoer (MSB) |
21 | G6 | Ik... | Groene gegevensinvoer |
22 | G5 | Ik... | Groene gegevensinvoer |
23 | G4 | Ik... | Groene gegevensinvoer |
24 | G3 | Ik... | Groene gegevensinvoer |
25 | G2 | Ik... | Groene gegevensinvoer |
26 | G1 | Ik... | Groene gegevensinvoer |
27 | G0 | Ik... | Groene gegevensinvoer (LSB) |
28 | R7 | Ik... | Rode gegevensinvoer (MSB) |
29 | R6 | Ik... | Invoer van rode gegevens |
30 | R5 | Ik... | Invoer van rode gegevens |
31 | R4 | Ik... | Invoer van rode gegevens |
32 | R3 | Ik... | Invoer van rode gegevens |
33 | R2 | Ik... | Invoer van rode gegevens |
34 | R1 | Ik... | Invoer van rode gegevens |
35 | R0 | Ik... | Rode gegevensinvoer (LSB) |
36 | GND | P | Krachtgrond |
37 | DCLK | Ik... | Voorbeeldklok |
38 | GND | P | Krachtgrond |
39 | L/R | Ik... | Selecteer van links naar rechts scanderichting |
40 | U/D | Ik... | Selecteer opwaartse of neerwaartse scanrichting |
41 | VGH | Ik... | Positief vermogen voor de scanner |
42 | VGL | Ik... | Negatieve stroom voor de scan driver |
43 | AVDD | P | Stroomvoorziening voor analoge schakelingen |
44 | Reset | Ik... | Herstellen |
45 | POL | O | Polariteitskeuze voor het lijnomkeringstestsignaal |
46 | VCOM | Ik... | VCOM-invoer |
47 | NC | - | Geen aansluiting |
48 | NC | - | Geen aansluiting |
49 | NC | - | Geen aansluiting |
50 | NC | - | Geen aansluiting |

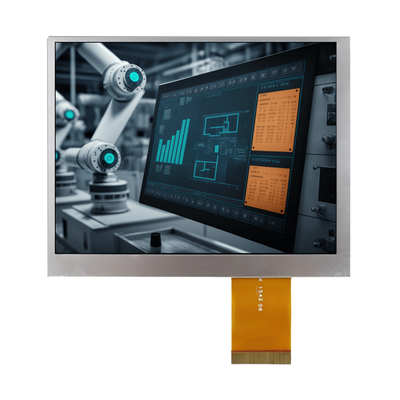

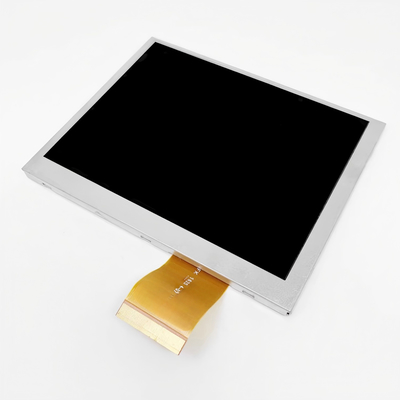

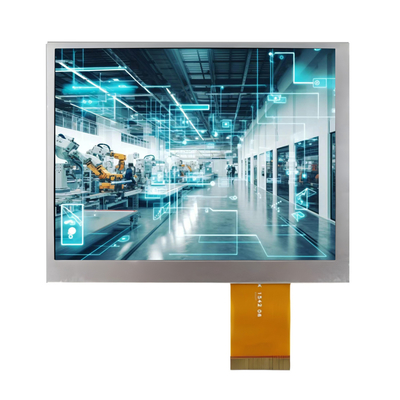

Productbeeld
