Productdetails:
|
| Sleutelwoorden: | 21.5 inch Industrial TFT Display | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-grootte: | 495.6 x 292,2 x 10,57 (w/o Touch) | LCD met aanraking: | 526 x 324 x 15.16 (met aanraking) |
| Actief gebied: | 476.064 ((H) x 267.786 ((V) | LCD-interface: | LVDS |
| CTP-interface: | USB | Touchscreen: | CTP |
| Oppervlaktehelderheid: | 1000 cd/m2 | Operatieve temperatuur.: | -0°C tot +50°C |
| Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 21.5 inch Industrial TFT Display,Industriële TFT-schermen die door zonlicht kunnen worden gelezen |
||
** Datasheet Download **
SFTO2150SM-7048A3CT Specificatie.pdf

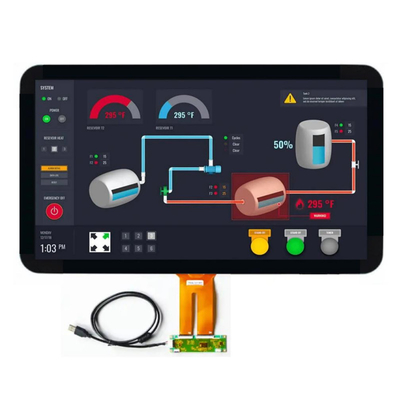

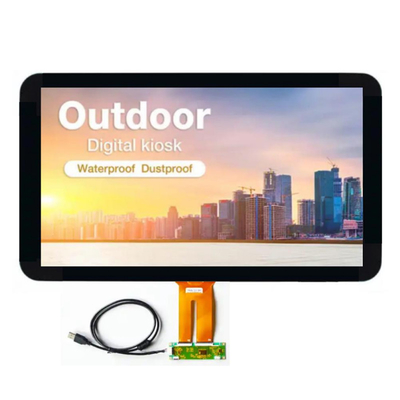

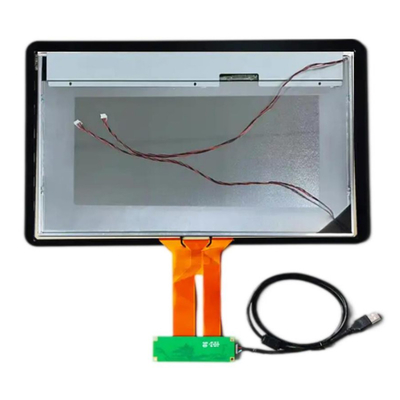

De introductie van het zonlicht leesbare 21,5 inch TFT LCD-scherm met USB touchscreen
Verbeter uw visuele ervaring met onze ultramoderne 21,5 inch TFT LCD-scherm, speciaal ontworpen voor industriële toepassingen.Dit geavanceerde scherm is ontworpen om uitzonderlijke helderheid en zichtbaarheid te bieden in zelfs de helderste omgevingen, waardoor het de perfecte keuze is voor buitentoepassingen, kiosken en bedieningspanele.
Belangrijkste kenmerken:
Lichtbaarheid in zonlicht:Onze geavanceerde LED-achterlichttechnologie zorgt ervoor dat het scherm helder en levendig blijft onder direct zonlicht, zodat het naadloos kan werken onder alle lichtomstandigheden.
Touch functionaliteit:Het geïntegreerde USB-touchscreen biedt een responsive en intuïtieve interface, waardoor u gemakkelijk met uw applicaties kunt communiceren en de gebruikerservaring kunt verbeteren.
Duurzaam ontwerp:Dit scherm is vervaardigd met industriële materialen en is gebouwd om te bestand te zijn tegen zware omstandigheden, waardoor de levensduur en betrouwbaarheid van uw projecten worden gewaarborgd.
Hoge resolutie:Met een FHD 1920*1080-resolutie die scherpe beelden en levendige kleuren levert, is dit scherm perfect voor gedetailleerde graphics en datavisualisatie.
Versatile verbinding:Het scherm is uitgerust met meerdere invoeropties, waaronder HDMI, en is compatibel met een breed scala aan apparaten en systemen.
Toepassingen:
Ideaal voor buitenkiosken, industriële automatisering, vervoerssystemen en retailomgevingen, opent ons Sunlight Readable TFT LCD Display de deur naar eindeloze mogelijkheden in verschillende sectoren.
Kenmerken:
* Type reserve
* LVDS-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie
| Sleutelwoorden: | 21.5 inch PCAP TFT-display |
| Resolutie: | 1920*1080 pixels |
| LCD-interface: | LVDS |
| LCD Grootte: | 495.6 x 292,2 x 10,57 mm (met/zonder aanraking) |
| LCD met aanraking: | 526 x 324 x 15,16 mm (met aanraking) |
| Actief gebied: | 476.064 ((H) X 267.786 ((V) Mm |
| CTP-interface: | USB |
| Oppervlakteverlichting: | 1000 Cd/m2 |
| Touchscreen: | CTP (projectief capacitief aanraakscherm) |
| Werktemperatuur | -10°C tot +60°C |
| Opbergtemp.: | -20°C tot +60°C |
| Display type: | IPS Volle kijkhoeken |
| Contrastverhouding: | 1000 |
| LED-levensduur: | 30000 uur |
| Oppervlaktebehandeling: | Haze 25%, 3H |
| Afbeeldingskleur: | 16.7 M |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | REACH- en RoHS-conform |
Partikel Ide magie
Mechanische tekening
De definitie van de display pin
1 RxO0- Negatieve LVDS-differentiële gegevensinvoer (Odd-gegevens)
2 RxO0+ Positieve LVDS-differentiële gegevensinvoer (odd-gegevens)
3 RxO1- Negatieve LVDS-differentiële gegevensinvoer (Odd-gegevens)
4 RxO1+ Positieve LVDS-differentiële gegevensinvoer (Odd-gegevens)
5 RxO2- Negatieve LVDS-differentiële gegevensinvoer (Odd-gegevens)
6 RxO2+ Positieve LVDS-differentiële gegevensinvoer (Odd-gegevens)
7 GND Ground
8 RxOCLK- Negatieve LVDS-differentiële klokinvoer (Odd-klok)
9 RxOCLK+ Positieve LVDS-differentiële klokinvoer (Odd-klok)
10 RxO3- Negatieve LVDS-differenciële gegevensinvoer (Odd-gegevens)
11 RxO3+ Positieve LVDS-differenciële gegevensinvoer (odd-gegevens)
12 RxE0- Negatieve LVDS-differentiële gegevensinvoer (parige gegevens)
13 RxE0+ Positieve LVDS-differentiële gegevensinvoer (parige gegevens)
14 GND Ground
15 RxE1- Negatieve LVDS-differentiële gegevensinvoer (parige gegevens)
16 RxE1+ Positieve LVDS-differentiële gegevensinvoer (parige gegevens)
17 GND Ground
18 RxE2- Negatieve LVDS-differentiële gegevensinvoer (parige gegevens)
19 RxE2+ Positieve LVDS-differentiële gegevensinvoer (parige gegevens)
20 RxECLK- negatieve LVDS-differentiële klokinvoer (gelijke klok)
21 RxECLK+ Negatieve LVDS-differentiële klokinvoer (gelijke klok)
22 RxE3- Negatieve LVDS-differentiële gegevensinvoer (parige gegevens)
23 RxE3+ Positieve LVDS-differentiële gegevensinvoer (parige gegevens)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Geen verbinding
28 VDD stroomtoevoer Inlaatspanning
29 VDD stroomtoevoer Inlaatspanning
30 VDD stroomtoevoer Inlaatspanning
PCAB USB pin definitie
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve aanraking (PCAP)
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
