China Industrial TFT Display 13,3 inch, 13,3 inch FHD Resolutie Industrial Capacitive Touch LCD Monitor

China Industrial TFT Display 13,3 inch, 13,3 inch FHD Resolution Industrial Capacitive Touch LCD Monitor Productbeschrijving

SFTO1330JD-7057A-CT TFT-LCD-scherm is een 13,3 inch kleur actieve matrix TFT-LCD-module met amorfe silicium TFT's (Thin Film Transistors) als actieve schakeltoestellen.SFTO1330JD-7057A-CT TFT LCD-displaymodule heeft een 13.3 inch diagonaal gemeten actief gebied met Full-HD-resoluties (1920 horizontaal door 1080 verticaal pixelarray).BLAUWE stippen die in verticale streep zijn aangebracht en deze module kan 16.7M ((afgerond) ((6bit+2FRC) kleuren en kleurenscherm 72%. De LED-driver voor achterlicht rijden is ingebouwd in dit model.

SFTO1330JD-7057A-CT TFT-LCD-scherm demonstreert graphics en teksten op een 1920×3×1080 dotpanel met 16,7M kleuren door gebruik te maken van eDP (Embedded Display Port) Ver1.2-interface en het leveren van +3.3VDC-toevoerspanning voor het aandrijven van TFT-LCD-panelenIn dit SFTO1330JD-7057A-CT TFT LCD-displaypaneel zijn kleurenfilters voor uitstekende kleurenprestaties geïntegreerd om helderder en helderder foto's te realiseren.het optimaliseren van dit scherm voor gebruik in multimedia-toepassingen.Optimale weergave in alle richtingen.Zonder LED-controller met achterlicht. EDP-overdrachtsspecificatie: 2,7 Gbps / 2 lane 8 bit.

* Type reserve
* eDP-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC72%
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie

Kenmerken:

China Industrial TFT Display 13,3 inch, 13,3 inch FHD Resolutie Industrial Capacitive Touch LCD Monitor Producttekening

De definitie van de display pin

1 NC Geen aansluiting

2 H-GND Ground

3 LAN1_N Aanvullende signaalverbinding _Lane1

4 LAN1_P True Signal Link _Lane1

5 H-GND Ground

6 LAN0_N Aanvullende signaalverbinding _Lane0

7 LAN0_P True Signal Link _Lane0

8 H-GND Ground High Speed

9 AUXP True Signal Link _Auxiliary Channel

10 AUXN Aanvullende signaalverbinding _Auxiliary Channel

11 H-GND Ground

12 LCD_VCC stroomtoevoer, 3,3 V (typisch)

13 LCD_VCC stroomvoorziening, 3,3 V (typisch)

14 BIST Panel zelftest in te schakelen

15 H-GND Ground

16 H-GND Ground

17 HPD HPD ((Hot Plug Detect) Signal Pin

18 BL_GND Ground met hoge snelheid

19 BL_GND Ground High Speed

20 BL_GND Ground met hoge snelheid

21 BL_GND Ground met hoge snelheid

22 BL_EN Achterlicht ingeschakeld/uitgeschakeld

23 BL_PWM Achterlicht PWM Dimming

24 NC Geen aansluiting

25 NC Geen aansluiting

26 BL_PWR-achterlichtvermogen

27 BL_PWR-achterlichtvermogen

28 BL_PWR-achterlichtvermogen

29 BL_PWR achterlichtvermogen

30 NC Geen aansluiting

PCAB USB pin definitie

1 VCC

2 USB-sticks.

3 USB+

4 GND

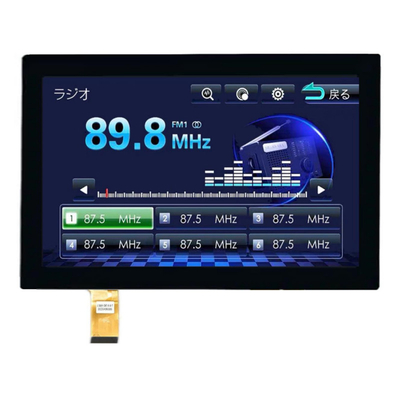

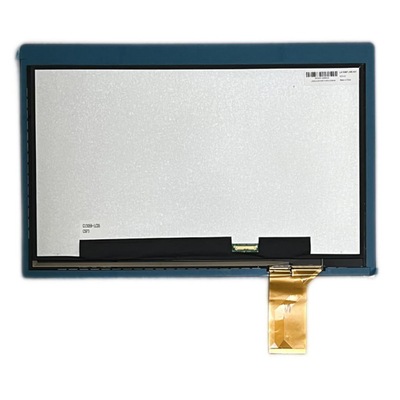

China Industrial TFT Display 13,3 inch, 13,3 inch FHD Resolutie Industrial Capacitive Touch LCD Monitor Product Image

Fabrieksfaciliteiten en certificaten

Projecteerde capacitieve aanraking (PCAP)

Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.

De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.

Dekselglas:

1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF

Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232

Invoering van OCA-bindingsmaterialen op touchscreen

Met de ontwikkeling van technologie, meer en meer van onze elektronische apparaten, vooral de ontwikkeling van touchscreens,worden steeds hoger en hoger voor de optische materialen voor de structuur van de optische binding, die een kleurloze doorzichtigheid, een lichtdoorlaatbaarheid van meer dan 98% en een goede bindsterkte moeten hebben, die bij kamertemperatuur of gemiddelde temperatuur kunnen worden gehard,en hebben de kenmerken van een geringe krimp bij hardingOptische kleefstoffen van verschillende materialen zoals siliconen, acrylhars, onverzadigd polyester, polyurethaan, epoxyhars, enz.

1Wat is OCA?

OCA (Optically Clear Adhesive) is een dubbelzijdig kleefband zonder matrixmateriaal dat wordt verkregen door optische acryllijm zonder substraatmateriaal te maken,en vervolgens een laag losstaand film op de bovenste en onderste lagen lamineert.

2Voordelen van OCA

Hoge zuiverheid, hoge lichtdoorlatendheid, lage waas; De dikte van de kleeflaag is gelijkmatig en de vlakheid is hoog; Hoge hechting en hoge bindsterkte na laminatie; zacht tot zacht,zacht tot hard, hard tot hard kan worden gemonteerd en het geschikte materiaal heeft een brede toepassingsmogelijkheid.

3OCA productiebedrijf.

3M en tesa zijn de belangrijkste, en de productiecapaciteit van 3M is lange tijd voornamelijk bezet door traditionele LCD-fabrikanten en bezet in principe de markt van het hoogste niveau;Mitsubishi en Nitto Denko uit Japan, Zuid-Korea is LG Chem en SKC uit Zuid-Korea.

4Wat is OCR?

OCR (Optical Clear Resin) is een soort optische lijm, omdat de lijm in een vloeibare staat is, is het ook bekend als vloeibare optische lijm, optische waterlijm of LOCA.de lijm is kleurloos en transparantOp het gebied van de optische lamina­tie heeft de OCA-band een lichtdoorlatendheid van meer dan 98% en heeft zij de kenmerken van een geringe krimp- en geelwerendheid.OCR heeft unieke voordelen in grote grootte, gebogen oppervlakken, ruwe omgevingen en andere velden.

5Voordelen van OCR/LOCA

1) Sterke toepasbaarheid, één lijm kan overeenkomen met een verscheidenheid aan lamineerproducten;

2) Vloeibare lijm heeft een sterke vloeibaarheid, is niet gevoelig voor de dikte van de inkt en heeft een goede spletenvuller;

3) Het is geschikt voor lamineren van grote afmetingen en de grootte van het laminatieproduct is niet beperkt;

4) Geschikt voor het lamineren van oppervlakken of complexe structuren;

5) Hoge laminatieopbrengst en goede verwerkingsprestaties;

6) Chemische binding, de binding wordt minder beïnvloed door temperatuur en de bindingsstabiliteit is sterk.

6. OCR/LOCA productiebedrijvenzijn: Wacker, Henkel, Momentive, DuPont;

SAEF Technology zet zich in voor het leveren van complete oplossingen voor functionele materialen voor de slimme en aanraakindustrie.en heeft siliconen OCR-producten met een hoge gevoeligheid ontwikkeld voor touchscreens die worden gebruikt bij het optisch lamineerproces van beeldschermcomponenten zoals dekselglasDe combinatie van siliconen OCR en A/R-glas lost het probleem van lichtverlies in de luchtlaag tussen het touchscreen en het displaypaneel perfect op.die het contrast in zonlicht met 400% kan verhogen en het zicht van het touchscreen binnen en buiten kan verbeteren. siliconen OCR voor hooggevoelige touch panels kan lang worden gebruikt in het bereik van -50-200°C,die de betrouwbare prestaties van het scherm verbetert en aldus de levensduur van het schermproduct verlengtIn vergelijking met op het frame gemonteerde componenten kan siliconen OCR/LOCA voor hooggevoelige touchscreens ook de impact van externe invloeden verminderen, de slagweerstand en buigsterkte verbeteren,en de betrouwbaarheid van touchscreens te verhogenVloeibare siliconen OCR maakt een breed scala aan productklemdiktes mogelijk, vult gaten tussen inkt en coatings beter en maakt dunnere ontwerpen mogelijk.
