Productdetails:
|
| Afbeeldingsgrootte: | 4,3-inch (480 × 272) | Helderheid scherm: | 1000 cd/m² (leesbaar in zonlicht) |
|---|---|---|---|
| Comité Technologie: | IPS (In-Plane Switching) | Kleurdiepte: | 16.7 miljoen kleuren |
| Contrastverhouding: | 1000:1 (Typisch) | kijkhoek: | 85° Alle Richtingen (CR≥10) |
| Aanraaktechnologie: | I2C-capaciteit (G+G-structuur) | Operatieve temperatuur.: | -35°C tot +85°C (Industrial Range) |
| Interface: | RGB 24-bits Parallel | Bestuurder IC: | ST7283 (Architectuur zonder RAM) |
| Achtergrondverlichting: | 16-LED Randverlichting (4×4 Serie) | Naleving: | RoHS/REACH, halogeenvrij |
| ESD-bescherming: | ±8kV Lucht / ±4kV Contact (IEC 61000-4-2) | Speciale kenmerken: | Handschoen/natte aanraak ondersteuning, IP65 optioneel |
| Markeren: | 4.3 inch industrieel TFT LCD display,ips capacitief touch screen,480x272 resolutie industrieel display |
||
TFT-LCD van industriële kwaliteit van 4,3" voor ruwe omgevingen
De SFTO430HD-7338A-CT bevat een IPS-paneel met hoge helderheid met geprojecteerde capacitieve touch (PCT), ontworpen voor Duitse industriële automatisering en Amerikaanse medische apparaten.met een lichtsterkte van 1000 cd/m2 en een kijkhoek van 85°, zorgt het voor leesbare prestaties in zonlicht in:
Belangrijkste technische specificaties
| Parameter | - Min. | Typus. | Max, ik ben er klaar voor. | Voorwaarden |
|---|---|---|---|---|
| Energieverbruik | - | 40 mA | - | Volledig wit @ 2,8V |
| Reactietijd (GtG) | - | - | 40 ms | Zwarte Witte overgang |
| Aanraakgevoeligheid | 0.5 mm | - | 2 mm | Handschoenen |
| Trillingsweerstand | 10 Hz | - | 55 Hz | 1.5 mm amplitude, XYZ-as |
| LED-levensduur (L70) | 25k uur | 40k uur | - | Ta=25°C |
Chemisch gehard glas: 6H hardheid van potlood (DIN 58196)
Gezegelde binding: AIR/OCA/OCR-lamineermogelijkheden voorkomen dat vocht binnenkomt
Schokbescherming: ISTA 3A-gecertificeerde verpakking (60 cm vallen getest)
CTP voor medische doeleinden: EN 60601-1-conforme FT5446-controller met handschoenen
Nul interferentie: 85% lichttransmissie met ≤ 2% signaalverlies
Achterlichtoptimalisatie: 2,8V voorste spanning (max 80mA)
Slaapstand: <1μA standby-stroom voor batterijstelsels
| Industriële sector | Critische gebruiksgevallen |
|---|---|
| Duitse machines | CNC-besturingspanelen, HMI-robots |
| U.S. Medical | Draagbare diagnostische monitoren |
| Vervoer | Schijndashboarddisplayen |
| Energie | Statuspanelen voor zonne-omvormers |
▸ EU: RoHS 2011/65/EU, REACH bijlage XVII, EN 62368-1
▸ Verenigde Staten: FCC Deel 15B
▸ Kwaliteit: AQL 0,65 steekproefneming, 0 dood pixel beleid
Mechanische afmetingen
![]()
Productinformatie
| Artikel 1 | Specificatie | Eenheid |
| LCD-grootte | 4. 3 | Inch |
| Paneltype | IPS |
- |
| Resolutie | 480xRGBx272 | Pixel |
| Afbeeldingsmodus | Normaal zwart |
- |
| Aantal kleuren | 16.7M |
- |
| Zichtrichting | Alle |
- |
| NTSC | 50% |
- |
| Contrastverhouding | 1000 |
- |
| Luminansie | 1000 | cd/m2 |
| Grootte van de module | 67.20 ((H) x 105,5 ((V) x 2,92 ((D) | mm |
| Actief gebied paneel | 95.04x53.86 | mm |
| Pixel Pitch | 0.198x0.198 | mm |
| Pixelrangschikking | RGB-strook | |
| Gewicht | TBD | g |
| Bestuurder IC | ST7283 |
- |
| RAM-grootte van de bestuurder-IC | RAM minder | een beetje |
| Lichtbron | 16 LED-chips |
- |
| Interface | RGB 24BIT |
- |
|
Werktemperatuur |
-30~+80 | °C |
| Bergingstemperatuur | -35~+85 | °C |
CTP-specificatie
| Categorie | Parameter | Specificatie |
|
Algemeen |
Structuur | Dekkingsglas + ITO-sensorglas (G+G) |
| Versterking van de lens | Chemisch versterkt | |
| Duraliteit van de oppervlakte van de lens | ≥ 6H (hardheid van potlood) | |
| Lichtdoorstraling | ≥ 85% | |
| Operatietemperatuur | -30°C ~ +80°C, ≤ 90% RH | |
| Bergingstemperatuur | -35°C ~ +85°C, ≤ 90% RH | |
|
Elektrische apparatuur |
Interface | I2C |
| Aanraak-IC | FT5446 | |
| Voltage van de voedingsbron (VDD) | 2.8V ~ 3.3V | |
| Host Resistance (SDA/SCL) | Configureerbaar op het hoofdbord | |
|
Milieu |
Werkomstandigheden |
Functioneel in mist/oppervlaktewater/handschoen |
|
Oppervlakte Eigenschappen |
Oppervlaktinkt | Duidelijk type |
| Oppervlaktebehandeling | Aanpasbaar | |
| Laminatie met LCD-TP | AIR, OCA en OCR Bonding Facultatief | |
| Naleving | Materiële normen | RoHS- en halogeenvrij |
Interface pin definitie
| Pin nr. | Symbool |
Functie |
| 1 | LEDK | Katode voor achterlicht |
| 2 | LED_A | Anode van achterlicht |
| 3 | GND | Ground |
| 4 | VCC | Analoog stroomvoorziening voor LCM ((2.8V)) |
| 5-12 | R0-R7 | Gegevensbus |
| 13 tot 20 | G0-G7 | Gegevensbus |
| 21-28 | B0-B7 | Gegevensbus |
| 29 | GND | Ground |
| 30 | CLK | Pixelkloksignaal in RGB I/F |
| 31 | DISP | Afbeelding |
| 32 | HSYNC | Horizontale synchronisatie. |
| 33 | VSYNC | Verticaal synchroniseren. |
| 34 | DEN | Gegevenssignalen in RGB I/F DE-modus |
| 35 | NC | |
| 36 | GND | Ground |
| 37 | XR | Aanraakpaneel pin |
| 38 | YD | Aanraakpaneel pin |
| 39 | XL | Aanraakpaneel pin |
| 40 | VU | Aanraakpaneel pin |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid | Opmerking |
| Analoog voedingsspanning | VDD | -0,3 ~ +4.6 | V |
- |
| Logisch inlaatspanningsbereik | VIN | -0,3 ~VDDI+0.3 | V |
- |
| Logische uitgangsspanning | VO | -0,3 ~VDDI+0.3 | V |
- |
Typische bedrijfsomstandigheden
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Voedingsspanning | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM-toevoerspanning | VPP | 7.4 | 7.5 | 7.6 | V |
| Inlaathoogspanning | HIV | 0.7*VDD |
- |
VDD | V |
| Inlaatlaagspanning | VIL |
DGND |
- |
0.3*VDD | V |
| Hoogspanning | VOH | VDD-0.4 |
- |
VDD | V |
| Uitgang lage spanning | VOL | DGND |
- |
DGND+0.4 | V |
Optische kenmerken
| Artikel 1 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | ||
|
Bekijken Hoekbereik |
Links | θL |
CR ¥10 |
80 | 85 |
- |
graad |
|
| Dat klopt. | θR | 80 | 85 |
- |
||||
| Hoogte | θT | 80 | 85 |
- |
||||
| Onderkant | θB | 80 | 85 |
- |
||||
|
Reactietijd |
Tonnen+Toff |
θ=Ф=0 ̊ |
- |
40 |
ms |
|||
| Contrastverhouding |
CR |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| Luminansie | L | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
Kleur Chromaticiteit (CIE1931) |
Wit |
Wx |
Normaal
θ=Ф=0 ̊ |
0.307 |
- |
|||
| Wy. | 0.33 | |||||||
|
Rood |
Rx | 0.608 | ||||||
| Ry | 0323 | |||||||
|
Groen |
Gx | 0.317 | ||||||
| Gezondheid | 0.549 | |||||||
|
Blauw |
Bx | 0.145 | ||||||
| Door | 0.138 | |||||||
| Uniformiteit | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

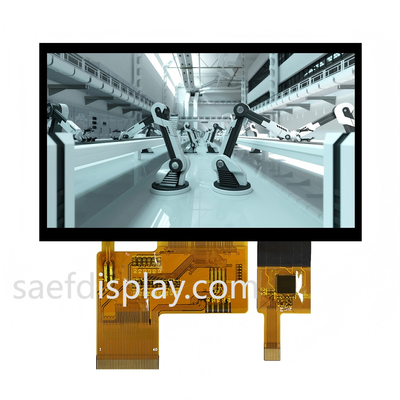

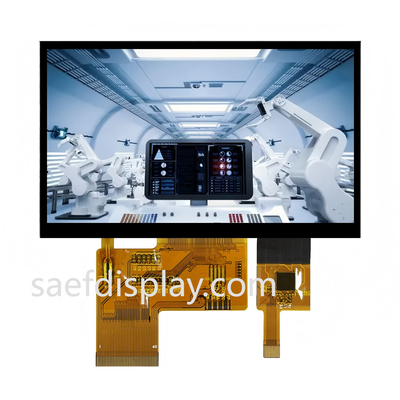

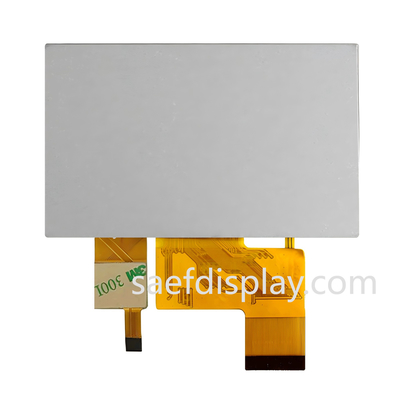

Productbeeld
![]()
![]()
