Productdetails:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Markeren: | LVDS Industriële TFT LCD-module,Full HD TFT LCD-module,17 |
Industrial-Grade 17.3" Full HD High-Brightness TFT LCD-module ¥ SFTO1730RX-7332AN
Ontworpen voor veeleisende industriële omgevingen, is de SFTO1730RX-7332AN een 17,3" Full HD (1920x1080) TFT LCD-module die is ontworpen om uitzonderlijke zichtbaarheid en betrouwbaarheid te bieden onder moeilijke omstandigheden.Met een helderheid van 800 nits, zorgt dit scherm voor een kristalheldere leesbaarheid, zelfs in direct zonlicht, waardoor het ideaal is voor buiten- of industriële toepassingen met een hoge lichtsterkte in Duitsland, de VS,en andere geavanceerde productiecentrales.
Belangrijkste kenmerken voor industriële toepassingen
Ultra-helder display:De helderheid van 800 cd/m2 overtreft standaard industriële panelen en zorgt voor leesbaarheid in lichte fabrieken, magazijnen of buitenomgevingen.
Grote werktemperatuur:Functioneert foutloos van -20°C tot +70°C, perfect voor extreme klimaten in industriële automatisering, logistiek of energie.
Duurzaam ontwerp:De IP65-casing beschermt tegen het binnendringen van stof en spatten van water, terwijl ze strenge trillingen (1.5G) en thermische schokproeven (-30 °C tot +80 °C) doorstaan.
Precise Imaging:Full HD-resolutie met RGB 6-bit + HiFRC-technologie levert 16,7 miljoen kleuren voor nauwkeurige gegevensvisualisatie in controlekamers of diagnostische apparatuur.
Robuuste connectiviteit:Een dubbelkanaals LVDS-interface zorgt voor een stabiele, snelle signaaloverdracht voor realtime monitoring in industriële IoT- of automatiseringssystemen.
Energie-efficiëntie:Een typisch stroomverbruik van 31 W verlaagt de operationele kosten en voldoet tegelijkertijd aan de wereldwijde energiestandaarden.
Technische specificaties
Parameter | Waarde |
---|---|
Schermgrootte | 17.3" diagonaal (17.25") |
Actief gebied | 3810,888 mm (H) x 214,812 mm (V) |
Pixel Pitch | 0.1989 mm (per triade) |
Oppervlaktebehandeling | Hard gecoat (3H), anti-glare |
Achterlichttype | LED met instelbare helderheid |
Inlaatspanning | 3.3 V (Logische/LCD-aandrijving) |
Inlaatspanning van achterlicht | 12 V gelijkstroom |
Gewicht | 1080 g (typisch) |
Afmetingen | 403 mm (H) x 240 mm (V) x 12,5 mm (D) |
Toepassingen in de industrie
Fabriekautomatisering: HMI's (Human-Machine Interfaces) voor PLC's, robotica en assemblagelijncontroles.
Buitenapparatuur: Vendingmachines, kiosken en landbouwmachines in lichtomgevingen.
Medische hulpmiddelen: Diagnostische beeldsystemen die een nauwkeurige kleurweergave vereisen.
Vervoer: Dashboards voor treinen, bussen of industriële voertuigen die blootgesteld zijn aan zonlicht.
Slimme productie: real-time visualisatie van gegevens in Industry 4.0-controlepanele.
Waarom kiezen voor SFTO1730RX-7332AN?
Wereldwijde naleving: RoHS, CE en FCC gecertificeerd voor naadloze toegang tot de EU- en Noord-Amerikaanse markten.
Aanpasbare achtergrondverlichting: Helderheid kan via ExtVBR-B-signaal worden verstelbaar voor energiebesparing en op maat gemaakte zichtbaarheid.
Langetermijnbetrouwbaarheid: MTTF (Mean Time to Failure) van 50.000 uur zorgt voor minimale stilstand in kritieke systemen.
Ondersteuning en garantie
We bieden uitgebreide technische documentatie, montage-hardwaremogelijkheden (panel of VESA 100x100) en lokale ondersteuning voor Duitsland, de VS en daarbuiten.
Specificatie van achterlicht
Pin nr. | Symbool | Beschrijving |
1 | VCC | Stroomtoevoerspanning +12V |
2 | VCC | Stroomtoevoerspanning +12V |
3 | Aan/uit | Signal voor het inzetten van uitgang |
4 | DIM | Dimmingsignaal |
5 | GND | Krachtgrond |
6 | GND | Krachtgrond |
Elektrische kenmerken
Parameter | Symbool | Waarden | Eenheid | ||||
Min. | Type | Maximaal | |||||
Inlaatspanning van stroomvoorziening | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Stroomvoorziening Invoerstroom | IBL | - | 2.16 | 2.53 | Een | ||
Stroomvoorziening Invoerstroom (In-Rush) | In-rush |
- |
- |
(TBD) | Een | ||
Energieverbruik | PBL | - | 26 | 35 | W | ||
Inlaatspanning voor Controlesysteem Signalen |
Aan/uit | Op | V op | 2.5 | - | 5.5 | Vdc |
Af! | V uit | -Nee.3 | 0.0 | 0.5 | Vdc | ||
Helderheid aanpassen | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
ExtVBR-B Frequentie | fPWM | 500 |
- |
1500 | Hz | ||
Niveaus van de impulsbelasting (PWM) | Hoog niveau | 2.5 | - | 5.5 | Vdc | ||
Laag niveau | 0.0 | - | 0.5 | Vdc | |||
Levensduur | 30,000 | 50,000 | Uren |
Interface pin definitie
Pin# | Signalenamen | Pin# | Signalenamen |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Artikel 1 | Eenheid | Voorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. |
Zienhoek |
[graad] |
Horizontaal (rechts) CR = 10 (links) |
70 70 |
80 80 |
- |
Verticaal (omhoog) CR = 10 (naar beneden) |
50 70 |
60 80 |
- |
||
Uniformiteit van de lichtsterkte | [%] | 13 punten | 75 | 80 | - |
Optische responstijd |
[msec] |
Opkomend | - | 37 | 50 |
Val. | - | 3 | 10 | ||
Stijgen + dalen | - | 40 | 60 | ||
Kleur / kleurcoördinaten (CIE 1931) |
Rode x | 0.59 | 0.64 | 0.69 | |
Rood y | 0.3 | 0.35 | 0.4 | ||
Groene x | 0.27 | 0.32 | 0.37 | ||
Groen y | 0.57 | 0.62 | 0.67 | ||
Blauwe x | 0.1 | 0.15 | 0.2 | ||
Blauw y | 0 | 0.05 | 0.1 | ||
Witte x | 0.25 | 0.30 | 0.35 | ||
Witte y | 0.26 | 0.31 | 0.36 | ||
Witte luminantie (bij LED=100mA) |
[cd/m2] | 700 | 800 |
- |
|
Contrastverhouding | 500 | 600 | - | ||
NTSC | % | 72 |

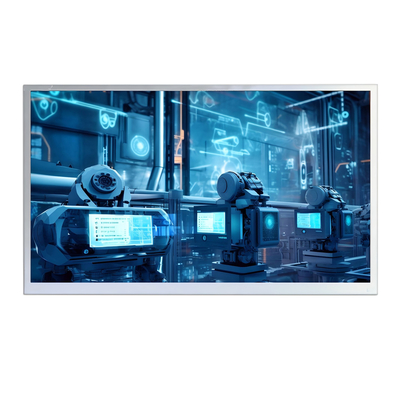

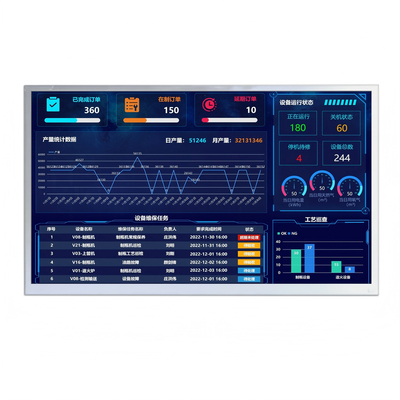

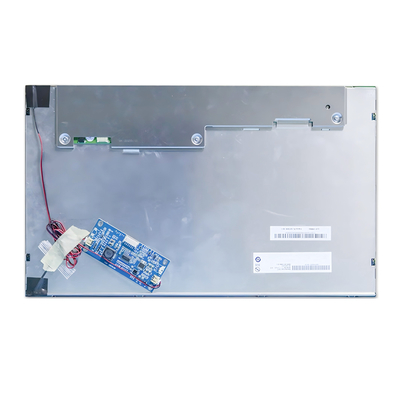

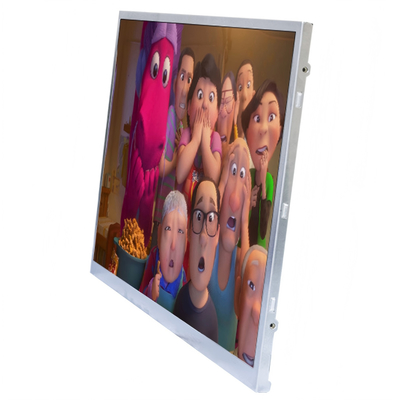

Productbeeld
