Productdetails:
|
Schermgrootte: | 15,6-inch diagonaal | Type scherm: | Industriële tftlcd module |
---|---|---|---|
Resolutie: | 1920×1080 Pixels (RGB-streep) | Opbergtemperatuur: | -30°C tot +80°C |
Operatieve temperatuur.: | -35°C aan +85°C | Helderheid: | 500 cd/m2 |
Contrastverhouding: | 1200:1 (normaal) | Interface: | 8-bits LVDS-invoer, I-PEX-connector |
Oppervlaktebehandeling: | AG/AR/AF coatings (keuzebaar) | Aanraaktechnologie: | Capacitatief aanraakpaneel |
Dekselglas: | Gorilla Glass/Gehard Glas/PMMA | Aanrakingspunten: | 10 punten Multi-touch |
Touch Interface: | I²C/USB/RS232 (Configureerbaar) | IC Opties: | EETI, ILITEK, Cypress, Goodix |
Aanpassing: | Zeefdruk, Logo, Uitsparingen | Naleving: | REACH- en RoHS-conform |
Markeren: | FHD Industrieel TFT-scherm,Capacitief Aanraakscherm Industrieel TFT-scherm |
Introductie van de SFTO1560JD-7328BN – Een professionele 15,6" FHD industriële TFT-display voor veeleisende omgevingen
De SFTO1560JD-7328BN is een hoogwaardige industriële TFT LCD-module ontworpen voor robuuste toepassingen in industriële, medische, lucht- en ruimtevaart- en maritieme omgevingen. Met een 15,6-inch diagonaal actief gebied en Full HD-resolutie (1920 x 1080) levert dit display uitzonderlijke helderheid en betrouwbaarheid in extreme omstandigheden.
Belangrijkste kenmerken:
Technische specificaties:
Toepassingen:
Waarom kiezen voor SFTO1560JD-7328BN?
Perfect voor OEM's en Systeemintegrators in Europa & VS:
De SFTO1560JD-7328BN is ontworpen om te voldoen aan de eisen van industriële automatisering, gezondheidszorg en lucht- en ruimtevaartsectoren. Het compacte ontwerp, de hoge helderheid en de brede temperatuurtolerantie maken het een topkeuze voor professionals die compromisloze betrouwbaarheid.
Neem vandaag nog contact met ons op voor bulkbestellingen of maatwerk!
Bij Saef Technology Limited bieden we end-to-end ondersteuning voor uw industriële displaybehoeften. Gevestigd in China met wereldwijde distributie, zorgen we voor snelle levering en technische assistentie voor klanten in Noord-Amerika en Europa.
Specificaties
Parameter | Specificatie | Eenheid |
Actief Gebied | 345,6(B) x 194,4(H) | mm |
Aantal Pixels | 1920 x RGB x 1080 | pixels |
Pixel Pitch | 0,18(B) x 0,18(H) | mm |
Pixelindeling | RGB Verticale streep | |
Weergavemodus | Normaal zwart | |
Weergavekleuren | 8 bits | kleuren |
Oppervlaktebehandeling | HC | |
Contrastverhouding | Typ. 1200 Min.1000 | |
Kijkhoek(CR>10) | Typ.85/85/85/85 | deg. |
Kleurengamma | 72% NTSC | |
Helderheid | 500typ 425min | cd/m2 |
Helderheid Uniformiteit | 80% typ 75% min | |
Stroomverbruik | Max.10.65W Typ. 9.55 W | watt |
Omtrek Afmeting | 363,8*215,9 | mm |
Gewicht | Typ. 850g | gram |
Externe Afmetingen
Interface Pin Definitie
Nr. |
Symbool |
Nr. |
Symbool |
||
1 |
RE3P |
Positieve LVDS differentiële data ingang Kanaal E3(Even) |
21 |
RO1N |
Negatieve LVDS differentiële data i nput Kanaal O1(Oneven) |
2 |
RE3N |
Negatieve LVDS differentiële data inpu t Kanaal E3(Even) |
22 |
RO0P |
Positieve LVDS differentiële data in put Kanaal O0(Oneven) |
3 |
RECLKP |
Positieve LVDS differentiële klok inpu t (Even) |
23 |
RO0N |
Negatieve LVDS differentiële data i nput Kanaal O0(Oneven) |
4 |
RECLKN |
Negatieve LVDS differentiële klok inp ut(Even) |
24 |
GND |
LCD Aarde |
5 |
RE2P |
Positieve LVDS differentiële data ingang Kanaal E2(Even) |
25 |
NC |
SDA voor SAEF gebruik, deze pin moet open zijn |
6 |
RE2N |
Negatieve LVDS differentiële data inpu t Kanaal E2(Even) |
26 |
NC |
SCL voor SAEF gebruik, deze pin moet open zijn |
7 |
GND |
LCD Aarde |
27 |
NC |
MTP voor SAEF gebruik, deze pin moet open zijn |
8 |
RE1P |
Positieve LVDS differentiële data ingang Kanaal E1(Even) |
28 |
LCD_VCC |
LCD Voeding 3.3V |
9 |
RE1N |
Negatieve LVDS differentiële data inpu t Kanaal E1(Even) |
29 |
LCD_VCC |
LCD Voeding 3.3V |
10 |
RE0P |
Positieve LVDS differentiële data ingang Kanaal E0(Even) |
30 |
LCD_VCC |
LCD Voeding 3.3V |
11 |
RE0N |
Negatieve LVDS differentiële data inpu t Kanaal E0(Even) |
31 |
LED_PW M |
Achtergrondverlichting Aanpassing ,3.3V(3V~3.6V) |
12 |
RO3P |
Positieve LVDS differentiële data ingang Kanaal O3(Oneven) |
32 |
LED_EN |
Enable pin ,3.3V(3V~3.6V) |
13 |
RO3N |
Negatieve LVDS differentiële data inpu t Kanaal O3(Oneven) |
33 |
GND |
Aarde |
14 |
GND |
LCD Aarde |
34 |
STBYB |
Diepe stand-bymodus instelling pin. |
15 |
ROCLKP |
Positieve LVDS differentiële klok inpu t (Oneven) |
35 |
RSTB |
Apparaat Reset voor LCD driver IC, Laag actief |
16 |
ROCLKN |
Negatieve LVDS differentiële klok inp ut(Oneven) |
36 |
GND |
Aarde |
17 |
GND |
LCD Aarde |
37 |
BL_POW ER |
+12V Vi voeding |
18 |
RO2P |
Positieve LVDS differentiële data ingang Kanaal O2(Oneven) |
38 |
BL_POW ER |
+12V Vi voeding |
19 |
RO2N |
Negatieve LVDS differentiële data inpu t Kanaal O2(Oneven) |
39 |
BL_POW ER |
+12V Vi voeding |
20 |
RO1P |
Positieve LVDS differentiële data ingang Kanaal O1(Oneven) |
40 |
BL_POW ER |
+12V Vi voeding |
Optische Kenmerken
Item |
Symbool |
Conditie |
Min |
Typ. |
Max |
Eenheid |
Luminantie |
Bp |
θ=0° |
425 |
500 |
-- |
cd/m2 |
L255 Uniformiteit |
△Bp |
|
75 |
80 |
-- |
% |
Kijkhoek |
θL |
Cr≥10 |
-- |
85 |
-- |
deg |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
Contrast Verhouding |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Kleurcoördinaat van CIE1931 |
Wx |
θ=0° |
0,283 |
0,313 |
0,343 |
- |
|
Wy |
|
0,299 |
0,329 |
0,359 |
|
Kleurengamma |
|
NTSC |
-- |
72 |
-- |
% |
Gamma |
|
25℃ |
2,0 |
2,2 |
2,4 |
% |
Crosstalk |
|
25℃ |
-- |
-- |
2 |
% |
Achtergrondverlichting Kenmerken
Parameter |
Symbool |
Waarden |
Eenheid |
||
|
|
Min. |
Typ. |
Max. |
|
LED Voedingsspanning |
V LED |
28 |
30 |
31 |
V |
LED Voedings Stroom |
ILED |
- |
252 |
- |
mA |
Stroomverbruik |
PLED |
- |
8,89 |
9,19 |
W |
LED Hoeveelheid |
QLED |
- |
40 |
- |
EA |
LED Levensduur |
TLED |
40000 |
50000 |
- |
Uren |
CTP Specificatie (optioneel)
Categorie | Parameter | Specificatie |
Algemeen | Structuur | Afdekglas + DITO Glas |
Afdekglas Versterking | Chemisch Versterkt | |
Oppervlaktehardheid Afdekglas | ≥6H (Potloodhardheid) | |
Lichtdoorlatendheid | ≥85% | |
Bedrijfstemperatuur | -30℃ ~ +80℃, ≤85% RV | |
Opslagtemperatuur | -35℃ ~ +85℃, ≤85% RV | |
Elektrisch | Interface | IIC / USB / UART |
Touch IC | IL12511 | |
Voedingsspanning (VDD) | 3.3V of 5V (Selecteerbaar) | |
Weerstand Host (SDA/SCL) | Configureerbaar op Main-board | |
Milieu | Bedrijfsomstandigheden | Functioneel in mist/oppervlaktewater |
Oppervlakte-eigenschappen | Oppervlakte Inkt | Anti-UV |
Oppervlaktebehandeling | Anti-Glare (Waas: 10%) | |
LCD-TP Laminatie | OCA (Optisch Transparante Lijm) | |
Naleving | Materiaalspecificaties | RoHS & Halogeen-Vrij Conform |

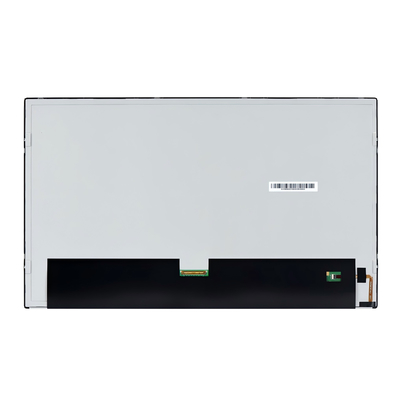

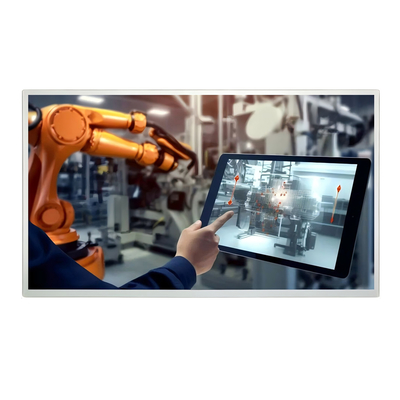

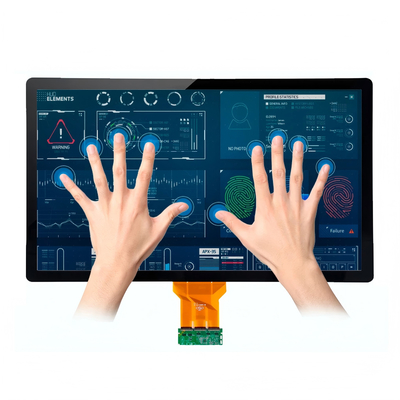

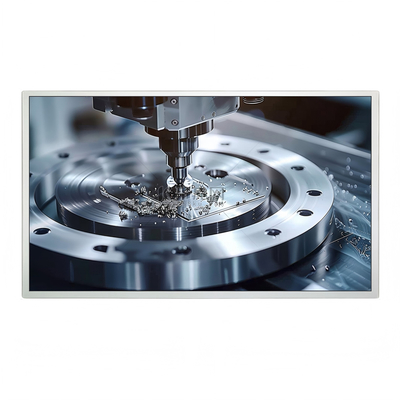

Productafbeelding
