Productdetails:
|
| Schermgrootte: | 23,8-inch diagonaal | Resolutie: | 1920×1080 Pixels (RGB-streep) |
|---|---|---|---|
| Helderheid: | 350 Cd/m2 | Interface: | LVDS (2-poorts, 8-bit) |
| Opbergtemperatuur: | 0°C aan +50°C | Operatieve temperatuur.: | -20°C tot +60°C |
| Aanraaktechnologie: | Capacitatief aanraakpaneel | Levensduur van achterlicht: | 50,000 uur (LED, @25°C) |
| Hardheid van het oppervlak: | ≥6H (Anti-reflectie, Haze 10%) | IC Opties: | EETI, EXC3189 |
| Omgevingsbestendigheid: | Functioneel in Mist/Oppervlaktewater | Naleving: | RoHS, REACH, halogeenvrij, ISO 9001/14001 (EU/VS gecertificeerd) |
| Markeren: | TFT-LCD van industriële kwaliteit met RGB-strook,TFT-LCD-scherm van industriële kwaliteit,1920×1080 TFT-LCD van industriële kwaliteit |
||
Industriële 23,8" TFT-scherm voor extreme EU/VS-omgevingen
De SFTO2380HY-7253ACT is ontworpen voor de Noord-Amerikaanse en Europese industriële markten en levert compromisloze betrouwbaarheid in fabrieken, medische faciliteiten en buiteninstallaties. Met een 23,8" Full HD-paneel met industriële LVDS-interface, werkt het feilloos van 0°C tot +50°C en is bestand tegen vallen van 60 cm, ±4 kV ESD en hoge luchtvochtigheid. Driemaal gecertificeerd volgens RoHS-, REACH- en ISO-normen, voldoet het aan de strenge EU/VS-regelgeving voor industriële apparatuur.
Waarom industriële klanten dit scherm kiezen:
✅ 50.000 uur LED-achtergrondverlichting – Vermindert de onderhoudskosten gedurende de levenscyclus
✅ LVDS-ruisimmuniteit – Stabiele signaaloverdracht in motor-/VFD-omgevingen
✅ Condensatiebestendigheid – Presteert in Europese klimaten met hoge luchtvochtigheid
Industriële prestatiehoogtepunten
Zware trillingsbestendigheid
Voldoet aan 10-55Hz tri-axis trillingstests (volgens EN 61373 spoorwegnormen), ideaal voor constructie-/landbouwmachines.
Kleurprecisie bij lage temperaturen
Gamma-correctie zorgt voor nul kleurverschuiving tijdens koude starts van 0°C, cruciaal voor medische beeldvorming.
Industriële connectiviteit
LVDS-interface integreert native met Siemens PLC's, Beckhoff-controllers en ondersteunt real-time VCOM-aanpassing (I²C).
Chemisch bestendig oppervlak
Anti-UV geharde coating is bestand tegen oliën/oplosmiddelen, gevalideerd door 90% RV/120 uur vochtige hitte-tests.
Technische specificaties diepgaand
|
Industriële uitdaging |
Onze oplossing |
|---|---|
|
24/7 productielijngebruik |
50.000 uur achtergrondverlichting (continu @25°C) |
|
Koude magazijnstarts |
0°C startstroom ≤1,91A (470µs soft-start) |
|
EMI-zware omgevingen |
100Ω LVDS-impedantie + volledig afgeschermde connector |
|
Handschoen/natte handbediening |
Projectieve capacitieve aanraking met EXC3189 IC |
Gerichte industriële toepassingen
Industrie 4.0 (Duitsland): CNC-machine HMI's, robotbesturingspanelen
Medisch (VS): Diagnostische displays (DICOM-ready grijswaarden)
Transport (Scandinavië): Informatiesystemen voor trein/buspassagiers
Slimme fabrieken: AGV-navigatie-interfaces, magazijnbeheertableaus
Fabrikantcertificering
Geproduceerd door Saef Technology (Shenzhen), conform:
EU: 2011/65/EU (RoHS), 1907/2006 (REACH)
Noord-Amerika: FCC Part 15 Subpart B Class A
Industrieel: IEC 61373 trillingsnormen
Externe afmetingen
![]()
Specificatie
| Parameter | Specificatie | Eenheid |
| Actief gebied | 527,04(H) × 296,46(V) | mm |
| Aantal pixels | 1920(H) × 1080(V) | pixels |
| Pixel pitch | 0,2745*0,2745 | mm |
| Pixelindeling | RGB Verticale streep | |
| BLU Helderheid | 350 | Cd/㎡ |
| Weergavekleuren | 16,7M | kleuren |
| Weergavemodus | Transmissieve modus, Normaal Zwart | |
| Afmetingen |
543(H) × 317,4(V) × 8,2(D) typ. |
mm |
| Oppervlaktebehandeling | Anti-glare, Hardcoating (3H) | |
| Achtergrondverlichting | 1-LED verlichtingsbalk type | Stuks |
Interface Pin Definitie
| Pin | Symbool | Beschrijving |
| 1 | RO(0)N | Oneven LVDS-signaal- |
| 2 | RO(0)P | Oneven LVDS-signaal+ |
| 3 | RO(1)N | Oneven LVDS-signaal- |
| 4 | RO(1)P | Oneven LVDS-signaal+ |
| 5 | RO(2)N | Oneven LVDS-signaal- |
| 6 | RO(2)P | Oneven LVDS-signaal+ |
| 7 | GND | Aarde |
| 8 | ROCLK- | Oneven LVDS-klok- |
| 9 | ROCLK+ | Oneven LVDS-klok + |
| 10 | RO(3)N | Oneven LVDS-signaal- |
| 11 | RO(3)P | Oneven LVDS-signaal+ |
| 12 | RE(0)N | Even LVDS-signaal- |
| 13 | RE(0)P | Even LVDS-signaal+ |
| 14 | GND | Aarde |
| 15 | RE(1)N | Even LVDS-signaal- |
| 16 | RE(1)P | Even LVDS-signaal+ |
| 17 | GND | Aarde |
| 18 | RE(2)N | Even LVDS-signaal- |
| 19 | RE(2)P | Even LVDS-signaal+ |
| 20 | RECLK- | Even LVDS-klok- |
| 21 | RECLK+ | Even LVDS-klok + |
| 22 | RE(3)N | Even LVDS-klok- |
| 23 | RE(3)P | Even LVDS-klok + |
| 24 | GND | Aarde |
| 25 | WP | Schrijfbeveiliging (Hoog: Schrijven inschakelen, Laag of Open: Schrijven uitschakelen) |
| 26 | SCL | I2C Seriële klok (voor aanpassing VCOM) |
| 27 | SDA | I2C Seriële klok (voor aanpassing VCOM) |
| 28 | 5V | DC-voeding |
| 29 | 5V | DC-voeding |
| 30 | 5V | DC-voeding |
Absolute maximale waarden
|
Parameter |
Symbool |
Min. |
Max. |
Eenheid |
|
Voedingsspanning |
V DD |
-0,3 |
6 |
V |
|
Logische voedingsspanning |
V IN |
VSS-0,3 |
V DD+0,3 |
V |
|
Bedrijfstemperatuur |
T OP |
0 |
50 |
℃ |
|
Opslagtemperatuur |
T ST |
-20 |
60 |
℃ |
Achtergrondverlichting Kenmerken
|
Parameter |
Min. |
Typ. |
Max. |
Eenheid |
|
|
LED-lichtbalk ingangsspanning PerIngangspin |
VPIN |
- |
55,2 |
- |
V |
|
LED-lichtbalk ingangsstroom PerIngangspin |
IPIN |
- |
60 |
- |
MA |
|
LED-stroomverbruik |
P BL |
- |
13,2 |
- |
W |
|
BLU Helderheid |
- |
300 |
350 |
- |
Cd/㎡ |
|
LED-levensduur |
|
- |
50000 |
- |
Uren |
CTP-specificatie
|
Categorie |
Parameter |
Specificatie |
|
Algemeen |
Structuur |
Afdekglas + ITO-sensorsglas |
|
|
Versterking afdekglas |
Fysiek versterkt |
|
|
Oppervlaktehardheid afdekglas |
≥6H (potloodhardheid) |
|
|
Lichtdoorlatendheid |
≥85% |
|
|
Bedrijfstemperatuur |
-10°C ~ +60°C, ≤85% RV |
|
|
Opslagtemperatuur |
-20°C ~ +70°C, ≤85% RV |
|
Elektrisch |
Interface |
IIC / USB Optioneel |
|
|
Touch IC |
EXC3189 |
|
|
Voedingsspanning (VDD) |
IIC:3.3V USB:5V |
|
|
Hostweerstand (SDA/SCL) |
Configureerbaar op moederbord |
|
Milieu |
Bedrijfsvoorwaarden |
Functioneel in mist/ oppervlaktewater/Handschoen |
|
Oppervlakte-eigenschappen |
Oppervlakte-inkt |
Anti-UV |
|
|
Oppervlaktebehandeling |
Anti-glare (waas: 3%) |
|
|
LCD-TP-laminering |
OCR (Optisch heldere hars) |
|
Naleving |
Materiaalspecificaties |
RoHS & Halogeen-vrij conform |

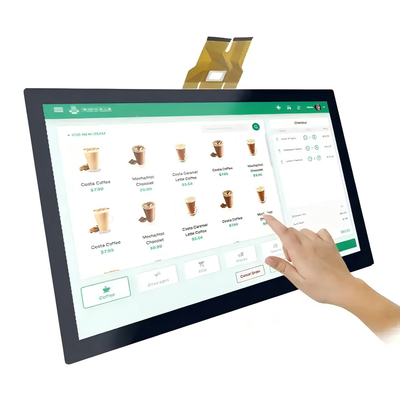

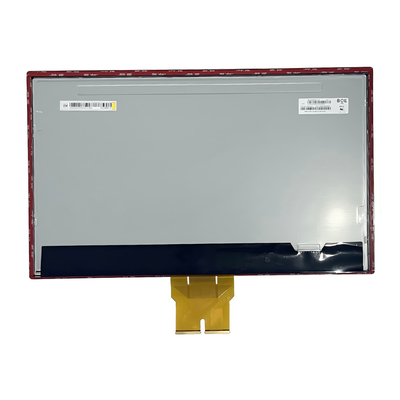

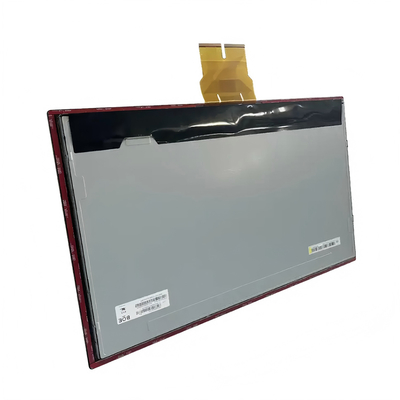

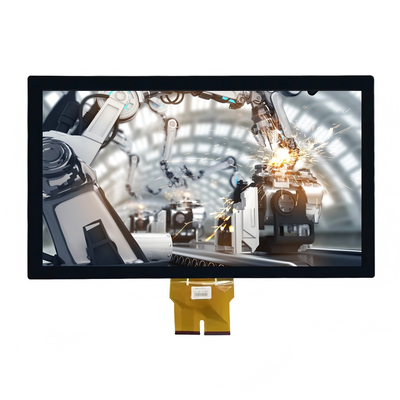

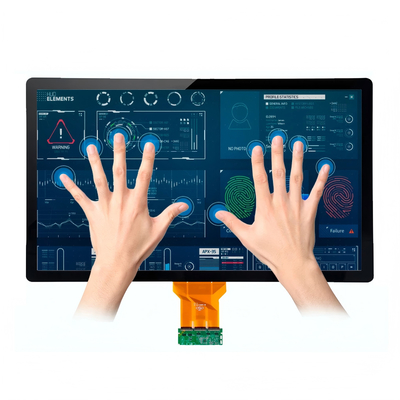

Productafbeelding
![]()
![]()
![]()
