Productdetails:
|
Modelnummer: | SFTO2150RX-7321AN | Schermgrootte: | 21,5-inch diagonaal |
---|---|---|---|
Resolutie: | 1920×1080 Pixels (RGB-streep) | Helderheid: | 2000 Cd/m2 |
Opbergtemperatuur: | -30°C tot +80°C | Operatieve temperatuur.: | -30°C aan +85°C |
Contrastverhouding: | 10001 (Typ.) | Interface: | LVDS 2-pixel/klok |
Voeding: | 5V gelijkstroom ±10% | Stroomverbruik: | 37.22W (type.) |
Oppervlaktebehandeling: | AG/AR/AF coatings (keuzebaar) | Aanraaktechnologie: | PCAP (CTP) Optioneel |
Dekselglas: | Gorilla Glass/Gehard Glas/PMMA | Aanrakingspunten: | 10 punten Multi-touch |
Touch Interface: | I²C/USB/RS232 (Configureerbaar) | IC Opties: | EETI, ILITEK, Cypress, Goodix |
Aanpassing: | Zeefdruk, Logo, Uitsparingen | Naleving: | REACH- en RoHS-conform |
Markeren: | 2000Nits TFT LCD-scherm,21.5 TFT LCD-scherm,1920x1080 TFT LCD-scherm |
Ontworpen voor Extreme Industriële Omgevingen

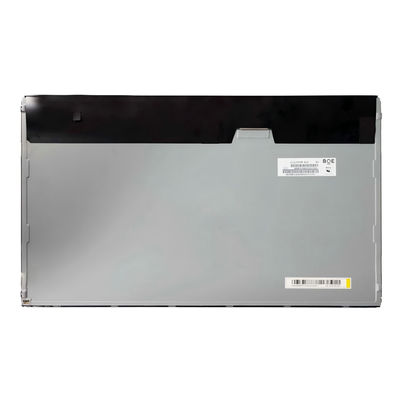

De SFT02150RX-7321AN Industrial TFT LCD levert compromisloze zichtbaarheid in zware omstandigheden. Met een helderheid van 2000 nits en een contrast van 1000:1 garandeert hij leesbaarheid in zonlicht voor buitentoepassingen. Gecertificeerd voor een werking van -30°C tot +80°C en ondersteund door een levensduur van de achtergrondverlichting van 50.000 uur, is het de ideale oplossing voor fabrieksautomatisering, zware machines en kritieke infrastructuur.
Belangrijkste Industriële Voordelen
Robuuste Betrouwbaarheid
Voldoet aan 50G schok/vibratietests (MIL-STD compliant) en 85°C/90%RH vochtigheidsbestendigheid.
Kristalheldere Zichtbaarheid
89° brede kijkhoeken, 80% witte uniformiteit en een anti-reflectie oppervlak (Haze 25%, 3H hardheid).
Naadloze Integratie
LVDS-interface met DE-only modus + landschap/portret flexibiliteit voor embedded systemen.
Wereldwijde Naleving
Voldoet aan EU RoHS 2011/65/EU, REACH 1907/2006/EC en Amerikaanse milieunormen.
Geen Beeldretentie
Geoptimaliseerd voor 24/7 werking met aanbevelingen voor dynamische slaapmodus.
CTP Opties (Aanpassing-naar-Product)
Op Maat Gemaakt voor Uw Industriële Workflow
1. Standaard Klaar-om-te-verzenden Model
→ SFT02150RX-7321AN: 2 weken wereldwijde levering met 1 jaar garantie.
2. Semi-Custom Oplossingen
Milieubescherming:
► Conforme coating voor chemische bestendigheid
► -30°C tot +85°C uitgebreide temperatuurkits
Verbeterde Bruikbaarheid:
► PCAP/Resistieve touch integratie (IP65 afgedicht)
► EMI-afscherming voor gevoelige omgevingen
Mechanische Aanpassingen:
► Aangepaste bezels (roestvrij staal/aluminium)
► VESA-montage compatibiliteit
3. Volledige ODM-Aanpassing
Toepassingsspecifieke Herontwerpen:
► Driverboards van militaire kwaliteit (MIL-STD-810)
► ATEX-gecertificeerde behuizingen voor explosieve atmosferen
Prototyping & Lage Volumes:
► Geen MOQ voor R&D-batches
► 8 weken aangepaste ontwikkelingscyclus
Toepassing
industriële besturingssystemen
Waarom Deze Module Kiezen?
Ingezet in 3000+ systemen in zware omgevingen wereldwijd. SAEF's displays stellen Siemens Healthcare, Raytheon en maritieme OEM's in staat om zichtbaarheid te behouden in extreme omstandigheden met nul veldfouten sinds 2020.
Vraag Aanpassing Aan
Neem contact op met sales2@saef.com.cn voor IP65 afgedichte versies, capacitieve touch opties of aangepaste bezel ontwerpen.
Specificaties
Parameter | Specificatie | TYP. |
Actief gebied | 476.64(H) × 268.11(V) | mm |
Aantal pixels | 1920(H) ×1080(V) | pixels |
Pixel pitch | 0.24825(H) x 0.24825(V) | mm |
Pixel arrangement | RGB Verticale streep | 75 |
Weergavekleuren | 16.7M | kleuren |
Weergavemodus | Normaal Zwart | 75 |
Afmetingen | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
Mogelijke Weergavetypes | Landschap en Portret Ingeschakeld | 75 |
Gewicht | TBD | Kg |
Bezel breedte (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
Oppervlaktebehandeling | Haze 25%, 3H | 75 |
Achtergrondverlichting | Onderkant 1-LED Lichtbalk Type | 75 |
Externe Afmetingen
Interface Pin Definitie
Pin Nr. | Kenmerken Achtergrondverlichting | Beschrijving |
1 | RxO0- | Negatieve LVDS differentiële data-ingang (Oneven data) |
2 | RxO0+ | Positieve LVDS differentiële data-ingang (Oneven data) |
3 | RxO1- | Negatieve LVDS differentiële data-ingang (Oneven data) |
4 | RxO1+ | Positieve LVDS differentiële data-ingang (Oneven data) |
5 | RxO2- | Negatieve LVDS differentiële data-ingang (Oneven data) |
6 | RxO2+ | Positieve LVDS differentiële data-ingang (Oneven data) |
7 | BIST | BIST |
8 | RxOCLK- | Negatieve LVDS differentiële klokingang (Oneven klok) |
9 | RxOCLK+ | Positieve LVDS differentiële klokingang (Oneven klok) |
10 | RxO3- | Negatieve LVDS differentiële data-ingang (Oneven data) |
11 | RxO3+ | Positieve LVDS differentiële data-ingang (Oneven data) |
12 | RxE0- | Negatieve LVDS differentiële data-ingang (Even data) |
13 | RxE0+ | Positieve LVDS differentiële data-ingang (Even data) |
Tg | GND | Aarde |
15 | RxE1- | Negatieve LVDS differentiële data-ingang (Even data) |
16 | RxE1+ | Positieve LVDS differentiële data-ingang (Even data) |
17 | GND | Aarde |
18 | RxE2- | Negatieve LVDS differentiële data-ingang (Even data) |
19 | RxE2+ | Positieve LVDS differentiële data-ingang (Even data) |
20 | RxECLK- | Negatieve LVDS differentiële klokingang (Even klok) |
21 | RxECLK+ | Negatieve LVDS differentiële klokingang (Even klok) |
22 | RxE3- | Negatieve LVDS differentiële data-ingang (Even data) |
23 | RxE3+ | Positieve LVDS differentiële data-ingang (Even data) |
24 | GND | Aarde |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Geen verbinding |
28 | VDD | Voedingsspanning 5V |
29 | VDD | Voedingsspanning 5V |
30 | VDD | Voedingsspanning 5V |
Optische Kenmerken
Parameter | Kenmerken Achtergrondverlichting | Conditie | Item | Typ. | Min. | TYP. | ||
Kijkhoek bereik |
Horizontaal |
Θ3 |
CR > 10 |
85 | 89 | 75 | Graad | |
Θ9 | 85 | 89 | 75 | Graad | ||||
Verticaal |
Θ12 | 85 | 89 | 75 | Graad | |||
Θ6 | 85 | 89 | 75 | Graad | ||||
Luminantie Contrastverhouding | CR |
Θ = 0.(Midden) |
700 | 1000 | ||||
- | Luminantie van Wit | Yw | 1800 | 75 | - | |||
cd/m2 | Witte luminantie uniformiteit | % | Uniformiteit van het beeldscherm | 75 | 80 | |||
% |
Kleurweergave |
Wit | Wx | 0.283 | 0.313 | 75 | ||
- | Wy | 0.339 | 0.369 | 75 | ||||
- |
Rood | Rx | 0.608 | 0.638 | 75 | |||
- | Ry | 0.319 | 0.349 | 75 | ||||
- |
Groen | Gx | 0.277 | 0.307 | 75 | |||
- | Gy | 0.591 | 0.621 | 75 | ||||
- |
Blauw | Bx | 0.112 | 0.142 | 75 | |||
- | By | 0.063 | 0.066 | 75 | ||||
- |
Reactietijd | GTG | Tg | 14 | 25 | |||
- | ms |
75 |
75 |
- | 80 | |||
2.0 | % | NTSC | 70 | 80 | ||||
74 | % | Uniformiteit van het beeldscherm | 75 | 80 |
-
% | Kenmerken Achtergrondverlichting | Item | Symbool | Min. | TYP. |
Max. | Eenheid | 40.000 | I | 40.000 | 1050 |
-- | 50 | 40.000 | V | -- | 50 |
50.6 | V | 40.000 | PBLU | 40.000 | 52.5 |
-- | W | Levensduur | Hr | 40.000 | 50.000 |
--
