Productdetails:
|
Modelnummer: | SFTO2150RX-7320AN | Schermgrootte: | 21,5-inch diagonaal (546,1 mm) |
---|---|---|---|
Resolutie: | 1920×1080 Pixels (RGB-streep) | Helderheid: | 500 cd/m2 |
Operatieve temperatuur.: | -30°C tot +80°C | Contrastverhouding: | 10001 (Typ.) |
Interface: | LVDS met twee kanalen (2 pixels/klok) | Energieverbruik: | 20.96W |
Reactietijd: | 14 ms GTG (Grey-to-Gray) | kijkhoek: | 89° Alle Richtingen (CR>10) |
Achtergrondverlichting: | 50,000 uur | Naleving: | REACH- en RoHS-conform |
Markeren: | 500 nits Industriële TFT LCD,FHD Industriële TFT LCD,21 |
Missiekritische industriële display voor extreme omgevingen
DeSFTO2150RX-7320ANHet stelt de maatstaf voor betrouwbaarheid in industriële automatisering, medische beeldvorming en transportsystemen.het zorgt voor scherp beeld, zelfs onder direct zonlicht of lage temperatuur.
Belangrijkste technische voordelen
✅ Duurzaamheid van militaire kwaliteit
Werkt bij arctische tot woestijntemperaturen (-30°C~80°C)
Overleeft 50G mechanische schokken (IEC 60068-2-27)
240 uur luchtvochtigheid @50°C/80%RH
✅ Industriële connectiviteit
Dual-channel LVDS-interface (JAE FI-X30H-connector)
Alleen-DE-tijdmodus @74,25MHz
6 bit + Hi-FRC (16,7M kleuren)
✅ Zero Downtime Design
50,000hr LED-achterlicht (7020 chips, 10S6P×2)
< 300 mV invullingstolling
±8 kV ESD-bescherming door contact (IEC 61000-4-2)
Industrieanwendungen / Industriële toepassingen
Wartung & Garantie / Onderhoud en garantie
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Schermbrand verhinderen: Slaapmodus na 30 minuten inactiviteit
Garantie: 1 Jaar Functionseratz
ESD-Schutz: IPM-verpackt mit leitfähiger Folie
Aanpassing aanvragen
Contactsales2@saef.com.cnvoor IP65-verzegelde versies, capacitieve touch-opties of aangepaste bezelontwerpen.
Specificaties
Artikel 2 | Specificatie | Eenheid |
Actieve schermgrootte | 21.5 | Inch |
Aantal pixels | 1920 x 1080 | Pixel |
Afbeeldingsgebied | 476.64 (H) x 268.11 (V) | mm |
Bezelopening | 479.84 ((H) x 271.3 ((V) | mm |
Uitlegdimensie | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
Luminans, wit | 500 (centrum 1 punt,type) | cd/m2 |
Inlaatspanning van stroomvoorziening | 12 (type) | V |
Spanning van de voedingsbron | 5.0 (type) | V |
Energieverbruik | Totaal = 20,96 (Typ.) | W |
Contrastverhouding | 1000:1 | - Dat is... |
Reactietijd | 14 (Type) (G tot G) | ms |
Kleurtemperatuur | TBD | K |
Gewicht | TBD (type) | Kilo's |
Werktemperatuur | -30 ~ 80 | °C |
Bergingstemperatuur | -30 ~ 85 | °C |
Optische kenmerken
Parameter | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | ||
Zienhoek bereik |
horizontaal |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Verticaal |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Luminans Contrastverhouding | CR |
Θ = 0. (Midden) Normaal Bekijken Hoek |
450 | 500 | ||||
Cellenoverdracht | Tr | - | 3.55 | - | % | |||
Uniformiteit van de witte helderheid | ΔY | 75 | 80 | - | % | |||
Reproductie van kleur |
Wit |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.299 | 0.329 | 0.359 | - | ||||
Rood |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ry | 0.320 | 0.350 | 0.380 | - | ||||
Groen |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Gezondheid | 0.590 | 0.620 | 0.650 | - | ||||
Blauw |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Door | 0.02 | 0.05 | 0.08 | - | ||||
Reactie Tijd |
GTG | Tg | 14 | 25 | ms | |||
Cross Talk | CT |
- |
- |
2.0 | % |
Achterlichtkenmerken
Parameter | Symbool | Waarde | Eenheid | ||
- Min. | Typus. | Max, ik ben er klaar voor. | |||
LED-lichtbalk Inputspanning per Input Pin | VPIN | 46.5 | 48.5 | 51.5 | V |
LED-lichtbalk Input totale stroom | IPIN-nummer | --- | 360 | mA | |
Levensduur van de LED | LLED | 40000 | 50000 | --- | Uren |
Energieverbruik | PBL | 17.46 | W |
Externe afmetingen
Interface pin definitie
Pin Nee | Symbool | Functie |
1 | RXO0- | Negatieve transmissiegegevens van pixel 0 (ODD) |
2 | RXO0+ | Positieve Transmissiegegevens van Pixel 0 (ODD) |
3 | RXO1- | Negatieve transmissiegegevens van pixel 1 (ODD) |
4 | RXO1+ | Positieve Transmissiegegevens van Pixel 1 (ODD) |
5 | RXO2- | Negatieve transmissiegegevens van Pixel 2 (ODD) |
6 | RXO2+ | Positieve Transmissiegegevens van Pixel 2 (ODD) |
7 | GND | Power Ground |
8 | RXOC- | Negatieve transmissie-klok (ODD) |
9 | RXOC+ | Positieve transmissie-klok (ODD) |
10 | RXO3- | Negatieve transmissiegegevens van Pixel 3 (ODD) |
11 | RXO3+ | Positieve Transmissiegegevens van Pixel 3 (ODD) |
12 | RXE0- | Negatieve transmissiegegevens van pixel 0 (Even) |
13 | RXE0+ | Positieve Transmissiegegevens van Pixel 0 (Even) |
14 | GND | Power Ground |
15 | RXE1- | Negatieve transmissiegegevens van pixel 1 (Even) |
16 | RXE1+ | Positieve transmissiegegevens van pixel 1 (Even) |
17 | GND | Power Ground |
18 | RXE2- | Negatieve transmissiegegevens van Pixel 2 (Even) |
19 | RXE2+ | Positieve Transmissiegegevens van Pixel 2 (Even) |
20 | RXEC- | Negatieve transmissie-klok (EVEN) |
21 | RXEC+ | Positieve transmissie-klok (EVEN) |
22 | RXE3- | Negatieve transmissiegegevens van Pixel 3 (Even) |
23 | RXE3+ | Positieve Transmissiegegevens van Pixel 3 (Even) |
24 | GND | Power Ground |
25 | NC | Geen verbinding, deze pin zou open moeten zijn |
26 | NC | Geen verbinding, deze pin zou open moeten zijn |
27 | NC | Geen verbinding |
28 | VDD |
Stroomvoorziening: +5V |
29 | VDD | |
30 | VDD |

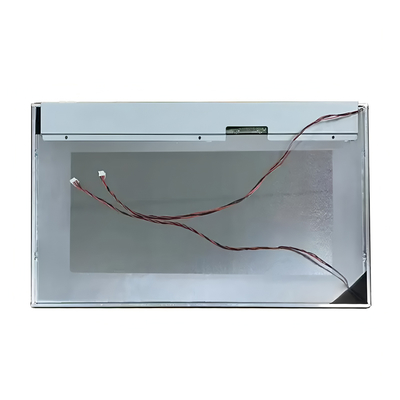

Productbeeld
