Productdetails:
|
| Weergavetype: | Industriële TFT LCD met eDP-interface | Schermgrootte: | 15,6-inch diagonaal |
|---|---|---|---|
| Oplossing: | FHD 1920 x 1080 (RGB Verticale Streep) | Helderheid: | 1000 cd/m2 (Luminans van het middelpunt) |
| Operationele temp.: | -20°C tot +70°C | Stroominvoer: | 3.3V gelijkstroom ±10% (0,891W max) |
| Interface: | De in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende formaten: | Achtergrondverlichtingssysteem: | Externe LED-driver (45,1 V type, 540 mA) |
| Kleurprestatie: | 69% Kleurspektrum, 16,7M kleuren (6bit+FRC) | Kijkhoek: | 80°+ Horizontaal/verticaal (CR≥10) |
| Connectoren: | eDP Input + BL Power Output (MSK24022P10A) | Naleving: | REACH- en RoHS-conform |
| Markeren: | TFT-LCD-scherm van 1000 nits,In zonlicht afleesbaar TFT LCD-scherm,Industrieel eDP TFT LCD Display |
||
Zeer goed zichtbaar scherm voor veeleisende industriële omgevingen

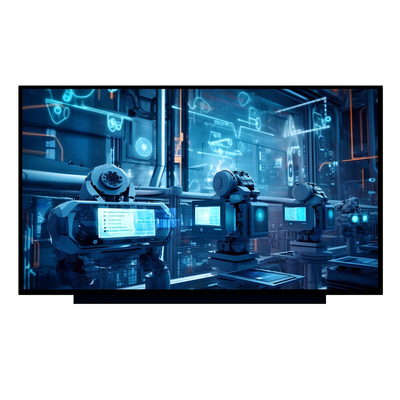

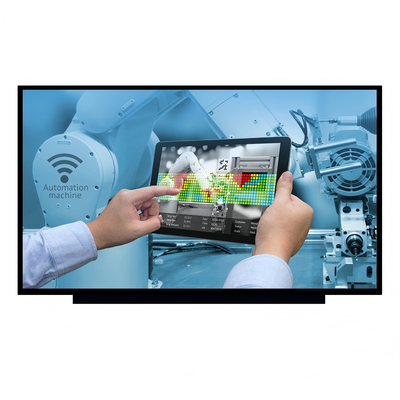

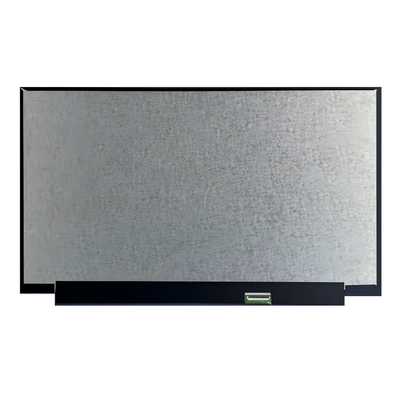

De SFTO1560BD-7246A3N is een 15,6" TFT LCD ontworpen voor betrouwbaarheid in extreme omstandigheden.Met een helderheid van 1000 nits en een werking van -20°C tot +70°Cbiedt het helder zicht in direct zonlicht of vriestemperaturen – ideaal voor fabrieksautomatisering, buitenapparatuur en medische apparaten.
Belangrijkste industriële voordelen
Robuuste connectiviteit: eDP-interface met AUX-kanaalondersteuning (VESA DisplayPort 1.2 compliant) vereenvoudigt de integratie.
Intelligent energiebeheer: 50Hz energiebesparende modus vermindert het energieverbruik met 15% zonder de functionaliteit in gevaar te brengen.
Duurzaamheid van militaire kwaliteit: Gevalideerd door 100 thermische schokcycli en 240 uur vochtigheidstests (60°C/90% RH).
Geen beeldretentie: Automatische zwarte videogeneratie tijdens signaalverlies beschermt de integriteit van het scherm.
Technische uitmuntendheid
Precisiekleur: 69% kleurengamma met 16,7M kleuren via 6-bit+FRC-technologie.
Flikkervrije dimming: PWM-regeling (1-2KHz) met stroombalancering voor uniforme achtergrondverlichting.
Eenvoudige integratie: Hot Plug Detect (HPD) en omkeerbare voedingsvolgorde ondersteuning.
Gecertificeerd voor EU/VS-markten
• RoHS 2011/65/EU & REACH Compliant
• ISO 9001:2015 Kwaliteitsmanagement gecertificeerd
• 1 jaar functionele garantie
Ideaal voor:
Vraag om maatwerk: Neem contact op met sales2@saef.com.cn voor IP65-geïsoleerde versies, capacitieve touch-opties of aangepaste bezel-ontwerpen.
Specificaties
| Item | Specificatie | Eenheid |
| Schermgrootte | 15,6” diagonaal | |
| Driverelement | a-si TFT active matrix | - |
| Pixelnummer | 1920 x R.G.B. x 1080 | pixel |
| Pixel Pitch | 0,17925 (H) x 0,17925 (V) | mm |
| Pixelindeling | RGB verticale streep | - |
| Weergavekleuren | 16,7 m | kleur |
| Transmissiemodus | Normaal zwart | - |
| Oppervlaktebehandeling | Harde coating (3H), Anti-Glare | - |
| Stroomverbruik | Cel 0,891W(Max.) | - |
|
Bedrijfstemperatuur |
-20°C tot +70°C | °C |
|
Opslagtemperatuur |
-30°C tot +80°C | °C |
Externe afmetingen
![]()
Pin Definitie Interface
| Pin | Symbool | Beschrijving |
| 1 | NC | Geen verbinding (Gereserveerd voor LCD-test) |
| 2 | H_GND | High Speed Ground |
| 3 | ML1- | Complement Signaal-Lane 1 |
| 4 | ML1+ | True Signaal-Main Lane 1 |
| 5 | H_GND | High Speed Ground |
| 6 | ML0- | Complement Signaal-Lane 0 |
| 7 | ML0+ | True Signaal-Main Lane 0 |
| 8 | H_GND | High Speed Ground |
| 9 | AUX+ | True Signaal-Auxiliary Channel |
| 10 | AUX- | Complement Signaal-Auxiliary Channel |
| 11 | H_GND | High Speed Ground |
| 12 | VCCS | Voeding +3,3V(typisch) |
| 13 | VCCS | Voeding +3,3V(typisch) |
| 14 | NC | Geen verbinding (Gereserveerd voor LCD-test) |
| 15 | GND | Aarde |
| 16 | GND | Aarde |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Aarde |
| 19 | BL_GND | BL Aarde |
| 20 | BL_GND | BL Aarde |
| 21 | BL_GND | BL Aarde |
| 22 | LED_EN | BL_Enable Signaal van LED Converter |
| 23 | LED_PWM | PWM Dimming Control Signaal van LED Converter |
| 24 | NC | Geen verbinding (Gereserveerd voor LCD-test) |
| 25 | NC | Geen verbinding (Gereserveerd voor LCD-test) |
| 26 | LED_VCCS | BL Voeding |
| 27 | LED_VCCS | BL Voeding |
| 28 | LED_VCCS | BL Voeding |
| 29 | LED_VCCS | BL Voeding |
| 30 | NC | Geen verbinding (Gereserveerd voor LCD-test) |
Elektrische specificatie (Open Cel)
| Item | Symbool | Waarde | Eenheid | |
| Min. | Max. | |||
| Voedingsspanning | VCCS | -0,3 | +4,0 | V |
| Logische ingangsspanning | VIN | -0,3 | VCCS+0,3 | V |
| Converter ingangsspanning | LED_VCCS | -0,3 | 26,0 | V |
| Converter besturingssignaalspanning | LED_PWM, | -0,3 | 5,0 | V |
| Converter besturingssignaalspanning | LED_EN | -0,3 | 5,0 | V |
Elektrische kenmerken
| Parameter | Symbool | Waarde | Eenheid | |||
| Min. | Typ. | Max. | ||||
| Voedingsspanning | VCCS | 3,0 | 3,3 | 3,6 | V | |
| Rimpelspanning | VRP | - | 50 | 150 | mV | |
| Inschakelstroom | IRUSH | 0 | - | 1,5 | A | |
|
Voedingsstroom |
Mozaïek |
lVCCS |
210 | 240 | 270 | mA |
| Zwart | 190 | 220 | 250 | mA | ||
| H 1 lijn Streep | 450 | 550 | 650 | mA | ||
| HPD Pull-Low Weerstand | RHPD | 30K | - | 100K | ohm | |
| HPD | Hoog niveau | VHHPD | 2,25 | - | 2,75 | V |
| Laag niveau | VLHPD | 0 | - | 0,4 | V | |
LED Converter Specificatie
|
Parameter |
Symbool |
Waarde |
Eenheid |
|||
| Min. | Typ. | Max. | ||||
| Converter ingangs voedingsspanning | LED_VCCS | 5 | 12 | 21 | V | |
| Converter inschakelstroom | ILED_VCCSRUSH | 0 | - | 1,5 | A | |
|
LED_EN Besturing Niveau |
Achtergrondverlichting Aan | VHLED_EN | 2,2 | - | 5,0 | V |
| Achtergrondverlichting Uit | VLLED_EN | 0 | - | 0,6 | V | |
| LED_EN Pull-Low Weerstand | RLED_EN | 30K | - | 100K | ohm | |
|
PWM Besturingsniveau |
PWM Hoog Niveau | VHPWM | 2,2 | - | 5,0 | V |
| PWM Laag Niveau | VLPWM | 0 | - | 0,6 | V | |
| PWM Pull-Low Weerstand | RPWM | 30K | - | 100K | ohm | |
| PWM Besturings Duty Ratio | 1 | - | 100 | % | ||
| PWM Besturings Toegestane Rimpelspanning | VPWM_pp | 0 | - | 100 | mV | |
| PWM Besturings Frequentie | fPWM | 190 | - | 2K | Hz | |
| LED Stroom | LED_VCCS=Typ | ILED | - | 270 | 300 | mA |
|
Converter Uitgang |
Spanning | VL | 15 | 31 | V | |
| Stroom van elk kanaal | - | 18 | 19 | 20 | mA | |
Optische Kenmerken
| Item | Symbool | Conditie | Min. | Typ. | Max. | Eenheid | |
|
Kleur Chromaticiteit (CIE 1931) ALLEEN FOG met C-licht |
Rood | Rx |
θx=0., θY =0. R=G=B=255 Grijsschaal |
Typ - 0,03 |
0,658 |
Typ + 0,03 |
- |
| Ry | 0,328 | ||||||
| Groen | Gx | 0,275 | |||||
| Gy | 0,574 | ||||||
| Blauw | Bx | 0,143 | |||||
| By | 0,092 | ||||||
| Wit | Wx | 0,314 | |||||
| Wy | 0,361 | ||||||
| Kleurengamma | C.G | 64 | 69 | - | % | ||
| Centrale Transmissie | T% | 3,83 | 4,39 | - | % | ||
| Contrastverhouding | CR | 800 | 1000 | - | - | ||
| Reactietijd | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
Kijkhoek |
Horizontaal |
CR>10 |
80 | - | - |
Deg. |
|
| - | 80 | - | - | ||||
| Verticaal | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||
![]()
![]()
