Productdetails:
|
| Producten: | De Vertoning van 10,1 Duimtft lcd | Resolutie: | 800*1280 Pixels |
|---|---|---|---|
| aanraakscherm: | met CTP | Zichtrichting: | IPS Alle kijkhoeken |
| Interface: | MIPI | Pinnummer: | 40 |
| Verbinding: | Verbinding | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
| Bestuurder IC: | JD9365DA-H3 | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | CTP-structuur: | G+G |
| CTP-driver: | GT9271 | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Vertoning van 10,1 Duimtft lcd,TFT-LCD-scherm voor auto's |
||
Over dit product: SFTO1010YX-7239ACT
Upgrade je apparaten met het 10,1 inch TFT LCD-scherm, een veelzijdige en hoogwaardige oplossing ontworpen voor een breed scala aan toepassingen.auto-displays, of interactieve kiosken, levert dit scherm uitzonderlijke helderheid, duurzaamheid en functionaliteit.
Belangrijkste kenmerken
Toepassingen
Waarom kiezen wij?
Als betrouwbare TFT-displayfabrikant, specialiseren we ons in het leveren van hoogwaardige, aanpasbare oplossingen op maat van uw behoeften.1-inch TFT LCD-scherm combineert geavanceerde technologie met betaalbaarheid, waardoor het de ideale keuze is voor uw volgende project.
Ontdek ons volledige assortiment
Van industriële displays tot IoT-oplossingen, wij bieden een breed assortiment producten aan om aan uw eisen te voldoen.
Algemene specificaties
| Parameter | Specificatie | Eenheid |
| LCD-grootte | 10.1 | Inch |
| LCM-uitlegdimensie | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| Actief gebied | 135.36 ((H) X216.58 ((V) | mm |
| Aantal pixels | 800RGB ((H) X1280 ((V) | pixels |
| Pixelpitch H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Pixel-arrangement | RGB Verticale streep | Kleuren |
| Kleuren weergeven | 16.7M | |
| Afbeeldingsmodus | Normaal zwart | |
| Kleurbereik | Typisch 56%, Min. 52% | NTSC |
| Helderheid | Typ: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4-serie 8paralleel) | |
| Zienhoek (CR 10) | Typ:80/80/80/80 | |
| Contrastverhouding | Type 1000:1Min 800:1 | |
| Bestuurder IC | JD9365DA-H3 | |
| Interface | MIPI van 3/4 rijstrook (standaard 4 rijstrook) | |
| Gewicht van de module | TBD | g |
| Aanraak-IC | GT9271 | |
| Aanraakstructuur | G+G |
Ontwerp van de lijn
Aanraakscherm Outline tekening
Interface pin beschrijving
| Pin nr. | Symbool | Functie |
| 1 | NC | Geen verbinding |
| 2 | VCC | Stroomvoorziening 3.3V |
| 3 | IOVCC | Stroomvoorziening 1,65 ~ 3,3 V |
| 4 | GND | Ground |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Geen verbinding |
| 7 | GND | Ground |
| 8 | D0- | MIPI-differentiële gegevensinvoer (negatief) |
| 9 | D0+ | MIPI-differentiële gegevensinvoer (positief) |
| 10 | GND | Ground |
| 11 | D1- | MIPI-differentiële gegevensinvoer (negatief) |
| 12 | D1+ | MIPI-differentiële gegevensinvoer (positief) |
| 13 | GND | Ground |
| 14 | CLK- | MIPI-differentiële klokinvoer (negatief) |
| 15 | CLK+ | MIPI-differentiële klokinvoer (positief) |
| 16 | GND | Ground |
| 17 | D2- | MIPI-differentiële gegevensinvoer (negatief) |
| 18 | D2+ | MIPI-differentiële gegevensinvoer (positief) |
| 19 | GND | Ground |
| 20 | D3- | MIPI-differentiële gegevensinvoer (negatief) |
| 21 | D3+ | MIPI-differentiële gegevensinvoer (positief) |
| 22 | GND | Ground |
| 23-24 | NC | Geen verbinding |
| 25 | GND | Ground |
| 26-29 | NC | Geen verbinding |
| 30 | GND | Ground |
| 31 | LEDK | Achterlichtkatode |
| 32 | LEDK | Achterlichtkatode |
| 33-38 | NC | Geen verbinding |
| 39 | LEDA | Achterlichtanode |
| 40 | LEDA | Achterlichtanode |
Absolute maximale ratings
| Posten | Symbool | Waarden | Eenheid | |
| - Min. | Max, ik ben er klaar voor. | |||
|
Vermogenspanning |
IOVCC | -Nee.3 | 3.6 | V |
| VCC | -Nee.3 | 6.0 | V | |
| AVEE | - Dat is... | - Dat is... | V | |
| Inlaatsignaalspanning | VI. | -Nee.3 | IOVCC | V |
| Operatietemperatuur | Top | - 20 | 70 | °C |
| Bergingstemperatuur | TST | -30 | 80 | °C |
Achterlichtkenmerken
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid |
| LED Voorstroming | Indien | - Dat is... | 180 | 225 | mA |
| LED-voorspanning van elke LED-string | VF-string | 11.6 | - Dat is... | 13.6 | Volts |
| LED-levensduur |
N/A |
30000 |
40000 |
- Dat is... |
Hrs. |
| Posten | Symbool | Voorwaarde | Waarden | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
|
Zienhoek |
Ik heb je nodig. |
CR ¥10 |
80 | 85 | - | |
| Het | 80 | 85 | - | |||
| L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Reactietijd | TON+TOFF |
θ=Φ =0 ° Normaal kijkhoek |
- |
30 | 40 | |
| Contrastverhouding | CR | 800 | 1000 |
- |
||
| Luminansie | L | 280 | 300 | - | ||
| Uniformiteit van de lichtsterkte | VU | 75 | 80 | - | ||
|
Kleurchromatiek (CIE1931) |
Wit |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Rood |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Groen |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Blauw |
BX | 0.137 | ||||
| Door: | ||||||
| NTSC | 57% | |||||

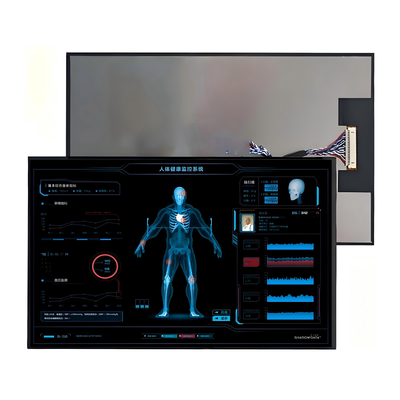

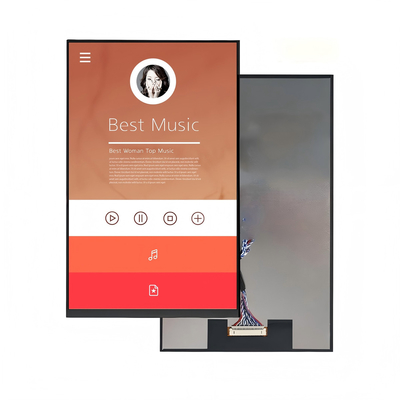

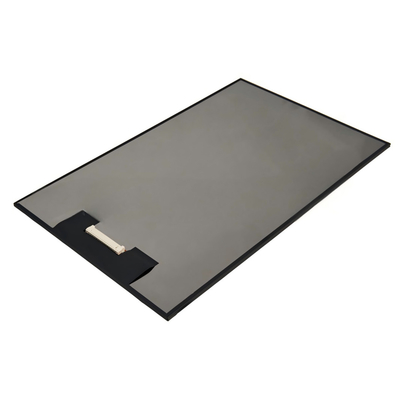

Productfoto
Omgevings- en betrouwbaarheidstests
| - Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
| 1 | Hoogtemperatuuroperatie | Ts= + 70°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Laagtemperatuuroperatie | Ta = -20°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Thermische schok (niet-opereren) | -30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
