Productdetails:
|
| Sleutelwoorden: | 8 duim TFT LCD | Resolutie: | 1920*1200 |
|---|---|---|---|
| Interface: | LVDS | Pins: | 45 spelden |
| aanraakscherm: | Beschikbaar / Facultatief | Oppervlaktehelderheid: | 1200 cd/m2 (nits) |
| LED-levensduur: | 40,000 uur | Zichtrichting: | Alle het Bekijken Hoeken |
| Verbinding: | Type aansluiting | Operatieve temperatuur.: | ¥30°C tot +85°C |
| Voertuig: | Beschikbaar / Facultatief | LED-stroomconstante: | Beschikbaar / Facultatief |
| Naleving: | REACH- en RoHS-conform | Certificering: | ISO9001:2015 / ISO14000:2015 |
| Markeren: | TFT-aanraakscherm voor automobiel,Hoge resolutie TFT-aanraakscherm,8 inch TFT LCD IPS-display |
||
Gegevensblad Download
SFTO800BD-7218AN Specificatie.pdf
Over dit item.SFTO800BD-7218AN
Het Automotive Grade 8 Inch TFT LCD IPS Display SFTO800BD-7218AN stelt een nieuwe standaard voor hoge-resolutie visuele technologie in de automobielindustrie.Ontworpen om kristalheldere beelden en levendige kleuren te leveren, dit scherm is ideaal voor een verscheidenheid aan toepassingen, waaronder in-vehicle infotainment systemen, navigatie-displays, dashboard instrumentatie, en meer.Met zijn Full HD resolutie en geavanceerde IPS technologie, zorgt het voor een uitzonderlijke kijkbeleving onder verschillende lichtomstandigheden.
Hoge resolutie FHD-scherm: met een Full HD-resolutie van 1920 x 1200 pixels (16:10), biedt dit scherm scherpe en gedetailleerde afbeeldingen, waardoor de helderheid van graphics en tekst wordt verbeterd.
IPS-technologie: de In-Plane Switching (IPS) -technologie bevordert bredere kijkhoeken (tot 178 graden) en een betere kleurweergave,zodat passagiers en bestuurders vanuit elke hoek een consistente en nauwkeurige kleur kunnen ervaren.
Automotive Grade Compliance: Gebouwd om te voldoen aan de strenge automotive normen, is dit scherm ontworpen voor duurzaamheid en betrouwbaarheid in harde omgevingen, met inbegrip van extreme temperaturen, trillingen,en vochtigheid.
Touch Screen Interface: De capacitieve touchtechnologie van de USB-interface zorgt voor naadloze interactie, waardoor gebruikers naadloos kunnen navigeren in menu's, toepassingen kunnen bedienen en met het systeem kunnen omgaan.
Hoge helderheid en contrast: met een hoge helderheidsniveaus (tot 1200 nits) blijft het scherm in direct zonlicht goed zichtbaar, waardoor het geschikt is voor de hele dag rijcondities.De verbeterde contrastverhouding zorgt voor donkerdere zwart en helderder wit voor een meer meeslepende ervaring.
Laag stroomverbruik: Dit scherm is ontworpen met het oog op energie-efficiëntie en verbruikt minder stroom terwijl het een hoge prestatie levert.bijdragen aan een verminderd batterijverbruik in elektrische en hybride voertuigen.
Naadloze integratie: Het compacte ontwerp van het 8-inch display maakt het gemakkelijk te integreren in bestaande dashboards en systemen voor auto's, met flexibele montage- en aansluitingsmogelijkheden.
Langdurigheid en betrouwbaarheid: Ons scherm is gebouwd om lang te duren, met een levensduur van meer dan 50.000 uur continu gebruik, zodat het gedurende de gehele levensduur van het voertuig functioneert.
De 8 inch TFT LCD IPS-scherm van de Automotive GradeSFTO800BD-7218ANis een ideale keuze voor fabrikanten en ontwikkelaars die hun voertuigtechnologieën willen verbeteren met een betrouwbaar, hoge resolutie touchscreen.,De grote kijkhoeken en de conformiteit van de automobielindustrie maken het tot een uitstekende oplossing voor moderne automobieltoepassingen.Ervaar de toekomst van de auto-display met onze state-of-the-art technologie die duurzaamheid combineert, prestaties en gebruikersbetrokkenheid.
Kenmerken
| Parameter | Specificatie | Eenheid | Opmerking |
| Grootte van de contour | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | mm | FOG |
| Actief gebied | 172.224(H) ×107.640(V) | mm | Opmerking 1.1 |
| Helderheid | 1000 tot en met 1200 | cd/m2 | - |
| Aantal pixels | 1920 ((H) xRGB×1200 (V) | pixels | - |
| Pixel Pitch | 29.9(H) ×3×89.7(V) | μm | - |
| Pixelrangschikking | RGB verticale strook | - | - |
| Kleuren weergeven | 16.7M | - | - |
| Kleurbereik | 70% (min.), 75% (type) | CF @C licht | |
| Afbeeldingsmodus | Normaal zwart | - | - |
| Zichtrichting | 85/85/85/85 (typisch) 80/80/80/80 (min.) | Deg. | CR>=10 |
| Gewicht | TBD | gram | - |
| Interface | LVDS met twee poorten ((8bit) | - | - |
| IC | FL5893DA | Opmerking 1.2 |
Opmerking 1.1: H: horizontale lengte, V: verticale lengte.
Opmerking 1.2: Compatibele IC's voor dit product omvatten FL5893DA, Neem contact op met de fabrikant van de IC en verifieer deze wanneer u een van hen kiest.
Mechanische tekening
Beschrijving van de pin
| - Nee, dat is niet waar. | Symbool | Functie | - Nee, dat is niet waar. | Symbool | Functie |
| 1 | VLED- | Vermogen voor LED-achterlicht (katode) | 24 | GND | grond |
| 2 | VLED- | Vermogen voor LED-achterlicht (katode) | 25 | OLV2P | LVDS-differentiële gegevensinvoer Positief |
| 3 | VLED+ | Vermogen voor LED-achterlicht (anode) | 26 | OLV2N | LVDS-differentiële gegevensinvoer Negatief |
| 4 | VLED+ | Vermogen voor LED-achterlicht (anode) | 27 | GND | grond |
| 5 | NC | Geen verbinding. | 28 | OLVCLKP | LVDS-differentiële gegevensinvoer Positief |
| 6 | GND | grond | 29 | OLVCLKN | LVDS-differentiële gegevensinvoer Negatief |
| 7 | ELV3P | LVDS-differentiële gegevensinvoer Positief | 30 | GND | grond |
| 8 | ELV3N | LVDS-differentiële gegevensinvoer Negatief | 31 | OLV1P | LVDS-differentiële gegevensinvoer Positief |
| 9 | GND | grond | 32 | OLV1N | LVDS-differentiële gegevensinvoer Negatief |
| 10 | ELV2P | LVDS-differentiële gegevensinvoer Positief | 33 | GND | grond |
| 11 | ELV2N | LVDS-differentiële gegevensinvoer Negatief | 34 | OVV0P | LVDS-differentiële gegevensinvoer Positief |
| 12 | GND | grond | 35 | OVVN | LVDS-differentiële gegevensinvoer Negatief |
| 13 | ELVCLKP | LVDS-differentiële gegevensinvoer Positief | 36 | GND | grond |
| 14 | ELVCLK N | LVDS-differentiële gegevensinvoer Negatief | 37 | I2C _SDA | gegevensinvoer/uitvoer voor I2C (laat deze pinnen open) |
| 15 | GND | grond | 38 | I2C _SCL | Kloksignaal voor I2C (laat deze pinnen open). |
| 16 | ELV1P | LVDS-differentiële gegevensinvoer Positief | 39 | VDD_OTP | Stroomvoorziening voor OTP-circuit (laat deze pinnen open). |
| 17 | ELV1N | LVDS-differentiële gegevensinvoer Negatief | 40 | EEPEN | Alleen Pin testen ((laat deze pinnen open.) |
| 18 | GND | grond | 41 | VDDIN | Stroomvoorziening |
| 19 | ELV0P | LVDS-differentiële gegevensinvoer Positief | 42 | VDDIN | Stroomvoorziening |
| 20 | ELV0N | LVDS-differentiële gegevensinvoer Negatief | 43 | VDDIN | Stroomvoorziening |
| 21 | GND | grond | 44 | VDDIN | Stroomvoorziening |
| 22 | OLV3P | LVDS-differentiële gegevensinvoer Positief | 45 | VDDIN | Stroomvoorziening |
| 23 | OLV3N | LVDS-differentiële gegevensinvoer Negatief |
Optische specificaties
| Parameter | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking | |
|
Zienhoekbereik |
horizontaal |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Notitie 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Verticaal |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Contrastverhouding | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Opmerking 6.2/6.3 |
||
| Cellenoverdracht | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gezondheid | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Door | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Kleurbereik | Θ = 0 | 70 | 75 | - | % | |||
| Reactietijd | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Notitie 6.5 | |
Betrouwbaarheidstestparameters
| - Nee, niet echt. | Artikel 2 | Voorwaarden |
| 1 | Test op opslag bij hoge temperatuur ((HTS) | 85°C, 240 uur, niet in gebruik |
| 2 | Onderzoek op lager temperatuur (LTS) | -30°C, 240 uur, niet in gebruik |
| 3 | Hoogtemperatuuronderzoek (HTO) | 85°C, 240 uur, actief |
| 4 | Onderzoek bij lage temperatuur (LTO) | -30°C, 240 uur, operationeel |
| 5 | Test voor thermische luchtvochtigheid (THO) | 60°C/90%RH, 240 uur, actief |
| 6 | Test voor opslag in de thermische cyclus (TST) | -30°C tot 80°C, 100 cycli, 1 uur per cyclus, niet in gebruik |
|
7 |
Afbeelding plakken |
5*5 patroon, 1 uur 25°C±2°C checkpatroon Grijzige 127, Na 3 minuten moet de muura volledig worden geabsorbeerd. |

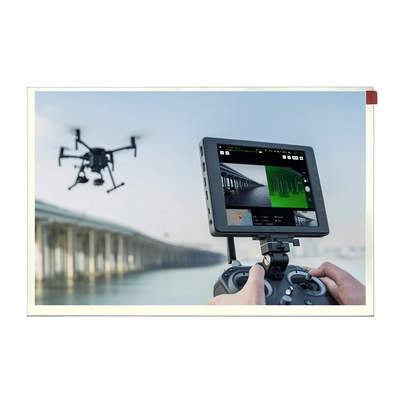

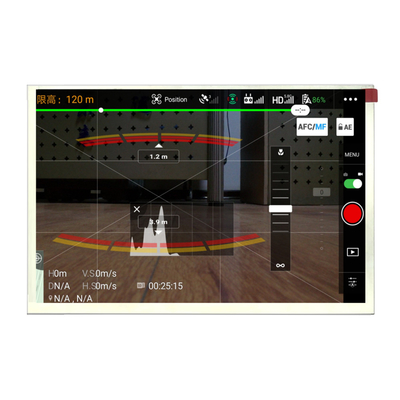

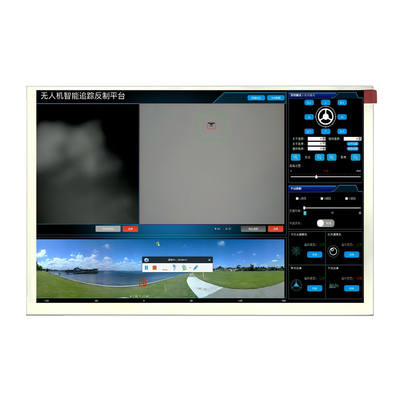

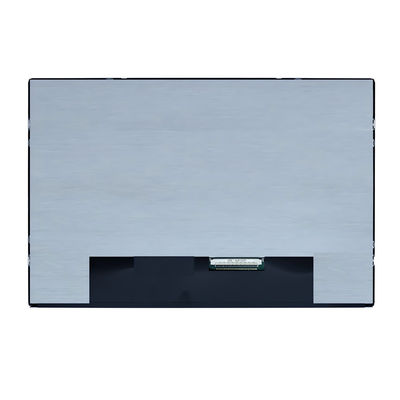

Productbeeld
