Gegevensblad Download
SFTO1190GX-7161AN Specificatie.pdf
Over dit item.SFTO1190GX-7161AN
-
Display kenmerken
Afmeting: 11,9 inch
16.7M kleurdiepte
Resolutie: 320 × 1480
Helderheid: 800 cd/m2 (min)
Contrast: 900
Kleurbereik: 65%
Anti-elektromagnetische interferentie
Lage straling, laag stroomverbruik, hoge stabiliteit
-
Toepassingsscenario's
Industriële controle
Energie-industrie
Vervaardiging van auto's
Beschrijving
Het 11,9-inch industriële TFT-LCD-scherm met een resolutie van 1480 x 320 pixels en 16.7 miljoen kleurenondersteuning is een high-performance display oplossing ontworpen voor een verscheidenheid aan industriële en commerciële toepassingen waar visuele helderheid en duurzaamheid essentieel zijnHier is een gedetailleerde beschrijving van dit product:
1- Specificaties:
- Grootte: 11,9 inch, met een aanzienlijk beeldoppervlak voor een breed scala aan toepassingen.
- Resolutie: 1480 x 320 pixels, voor een scherp beeld- en tekstweergave, geschikt voor toepassingen die een gedetailleerde visuele output vereisen.
2Kleurcapaciteit:
- Ondersteunt 16,7 miljoen kleuren, wat dicht bij het volledige RGB-kleurbereik ligt, waardoor een levendige en levensechte beeldreproductie mogelijk is.
3Helderheid:
- Met een helderheidsniveau van 800 nits is het scherm in helder omgevingen zichtbaar, waardoor het ideaal is voor gebruik in industriële omgevingen met veel omgevingslicht.
4Contrastverhouding:
- Deze 11,9 inch industriële TFT-LCD's bieden doorgaans een hoge contrastverhouding van 900, waardoor diepe zwarte en heldere witten voor heldere, leesbare beelden worden gewaarborgd.
5Kijkwinkels:
- Industriële TFT-LCD's hebben vaak een brede kijkhoek, waardoor kleur en helderheid vanuit meerdere perspectieven gelijk blijven.
6. Interface-typen:
- Het scherm ondersteunt MIPI-interface.
7Operatieomgeving:
- Ontworpen voor industrieel gebruik, kan het 11,9" display in een breed temperatuurbereik van -20°C tot 70°C werken, waardoor een betrouwbare prestatie onder moeilijke omstandigheden wordt gewaarborgd.
8Duurzaamheid:
- Gebouwd om de strengheden van continue werking te weerstaan, geschikt voor 24/7 gebruik in veeleisende omgevingen.
9Toepassingen:
- Perfect voor industriële automatisering, bedieningspanele, medische apparatuur, digitale borden, transporthubs,en beveiligingsbewakingssystemen waarbij een hoog niveau van visuele detail en duurzaamheid vereist is.
10Aanpassingsdiensten:
- Aanpassingsmogelijkheden kunnen beschikbaar zijn om aan de specifieke behoeften van de klant te voldoen, zoals specifieke interfacekwesties of extra functionaliteiten.
Dit 11,9 inch industriële TFT LCD-scherm is een uitstekende keuze voor toepassingen die hoge resolutie vereisen.schermen met een hoge helderheid met de duurzaamheid om de uitdagingen van industriële omgevingen te weerstaan.
Kenmerken
| - Nee, dat is niet waar. |
Artikel 1 |
Specificatie |
Eenheid |
| 1 |
Grootte van het paneel |
11.88 ¢ |
Inch |
| 2 |
Aantal pixels |
320 ((H) × 1480 ((V) |
pixels |
| 3 |
Actief gebied |
57.984 ((H) × 268.176 ((V) |
mm |
| 4 |
Pixel Pitch |
0.1812 ((H) × 0.1812 ((V) x RGB |
mm |
| 5 |
Uitlegdimensie |
65.00(W) × 282.00(H) × 4.50 (D) |
mm |
| 6 |
Aantal kleuren |
16.7M |
- |
| 7 |
Afbeeldingsmodus |
Transmissie-modus, normaal zwart |
- |
| 8 |
Zichtrichting |
Volledige weergave |
- |
| 9 |
Afbeeldingsformaat |
RGB verticale strook |
- |
| 10 |
Oppervlaktebehandeling |
Glanzers |
- |
| 11 |
Interface |
MIPI |
- |
| 12 |
Achterlicht |
Witte LED |
- |
| 13 |
Operatietemperatuur |
- 20 tot 70 |
°C |
| 14 |
Bergingstemperatuur |
-30 tot 80 |
°C |
| 15 |
Gewicht |
120 |
g |
Mechanische tekening
Beschrijving van de pin
| - Nee, dat is niet waar. |
Symbool |
Functie |
Opmerking |
| 1 |
GND |
Ground |
|
| 2 |
D0P |
Positieve MIPI-differentiële gegevensinvoer |
|
| 3 |
D0N |
Negatieve MIPI-differentiële gegevensinvoer |
|
| 4 |
GND |
Ground |
|
| 5 |
D1P |
Positieve MIPI-differentiële gegevensinvoer |
|
| 6 |
D1N |
Negatieve MIPI-differentiële gegevensinvoer |
|
| 7 |
GND |
Ground |
|
| 8 |
CLKP |
Positieve MIPI-differentiële klokinvoer |
|
| 9 |
CLKN |
Negatieve MIPI-differentiële klokinvoer |
|
| 10 |
GND |
Ground |
|
| 11 |
D2P |
Positieve MIPI-differentiële gegevensinvoer |
|
| 12 |
D2N |
Negatieve MIPI-differentiële gegevensinvoer |
|
| 13 |
GND |
Ground |
|
| 14 |
D3P |
Positieve MIPI-differentiële gegevensinvoer |
|
| 15 |
D3N |
Negatieve MIPI-differentiële gegevensinvoer |
|
| 16 |
GND |
Ground |
|
| 17 |
Voor de toepassing van deze richtlijn geldt dat: |
|
| 18 |
IOVCC1.8V-3.3V |
Een voedingsbron voor het analoge vermogen. |
|
| 19 |
|
|
| 20 |
NC |
Geen verbinding. |
|
| 21 |
NC |
Geen verbinding. |
|
| 22 |
NC |
Geen verbinding. |
|
| 23 |
NC |
Geen verbinding. |
|
| 24 |
RSTB |
Reset pin. |
|
| 25 |
STBYB |
Stand-by-moduscontrole. |
|
| 26 |
NC |
Geen verbinding. |
|
| 27 |
GND |
Ground |
|
| 28 |
K |
LED-kathode |
|
| 29 |
K |
|
| 30 |
GND |
Ground |
|
| 31 |
NC |
Geen verbinding. |
|
| 32 |
GND |
Ground |
|
| 33 |
GND |
Ground |
|
| 34 |
NC |
Geen verbinding. |
|
| 35 |
Een |
LED-anode |
|
| 36 |
Een |
|
| 37 |
GND |
Ground |
|
| 38 |
VDD ((3.3V) |
Een voedingsbron voor het analoge vermogen. |
|
| 39 |
VDD ((3.3V) |
|
| 40 |
NC |
Geen verbinding. |
|
Absolute maximale ratings
| Artikel 1 |
Symbool |
Waarden |
Eenheid |
| - Min. |
Max, ik ben er klaar voor. |
| Digitale voedingsspanning |
VCI |
-Nee.3 |
4.0 |
V |
| Digitale voedingsspanning |
IOVCC |
-Nee.3 |
4.0 |
V |
Werkomstandigheden
| Artikel 1 |
Symbool |
Waarden |
Eenheid |
| - Min. |
Typus. |
Max, ik ben er klaar voor. |
| Digitale voedingsspanning |
VDD |
3.0 |
3.3 |
3.6 |
V |
| Digitale voedingsspanning |
IOVCC |
1.6 |
- |
3.6 |
V |
| Logische ingangsspanning |
VI H |
0.7VDD |
- |
VDD |
V |
| VIL |
GND |
- |
0.3VDD |
V |

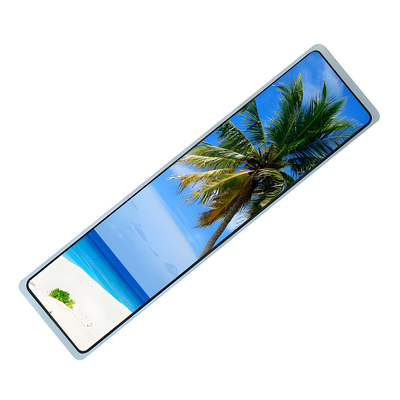

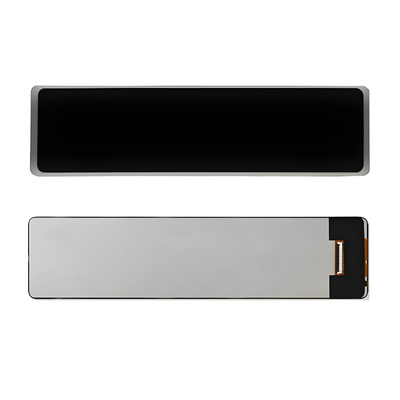

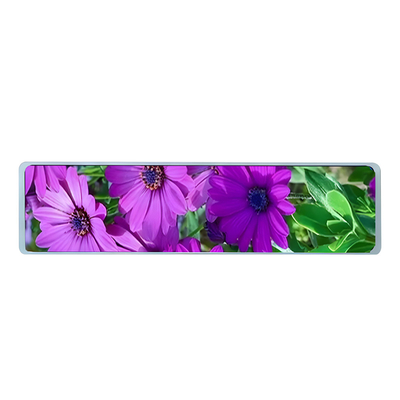

Productbeeld
