Productdetails:
|
| Sleutelwoorden: | 11.3 inch TFT-balk | Resolutie: | 440x1920 |
|---|---|---|---|
| Interface: | Mipi | DRIVER IC: | SC7707 |
| Oppervlaktehelderheid: | 520 cd/m2 (nits) | aanraakscherm: | - Nee. |
| Zichtrichting: | IPS, alle gezichtshoeken | LED-levensduur: | 40,000 uur |
| Certificering: | ISO9001:2015 / ISO14000:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 11.3-inch industriële TFT-display,520cd/M2 Industrieel TFT-display,16.7M Kleur TFT-display voor industrieel gebruik |
||
Gegevensblad Download
SFTO1130GX-7220AN Specificatie.pdf
Over dit item.SFTO1130GX-7220AN
TFT-scherm van industriële kwaliteit met een scherm van 11,3 inch en 16,7M kleuren (ongeveer gelijk aan het volledige RGB-kleurbereik),met een resolutie van 1920x440 pixels en een helderheid van 520cd/m2, is een display met een hoge resolutie en een hoge helderheid die speciaal is ontworpen voor industriële omgevingen.
Dit 11,3 inch TFT-display van industriële kwaliteit is een ideale keuze voor toepassingen die een high-definition display en gebruikersinteractie vereisen vanwege zijn hoge resolutie, hoge helderheid,en de kenmerken van de grote kijkhoek.
Kenmerken
|
Artikel 1 |
Inhoud |
Eenheid |
| LCD | ||
| LCD-grootte | 11.3 | Inch |
| Paneltype | IPS | - Dat is... |
| Afbeeldingsmodus | Normaal zwart | - Dat is... |
| Aantal kleuren | 16.7M | - Dat is... |
| Zichtrichting | Alle. 0'clock | - Dat is... |
| Achterlicht | Witte LED x16in Parallel/ Series | - Dat is... |
| NTSC | 70% | - Dat is... |
| Contrastverhouding | 1000 | - Dat is... |
| Interface | MIPI 4Lanes | - Dat is... |
| Bestuurder IC | SC7707 | - Dat is... |
| RAM-grootte van de bestuurder-IC | RAM minder | een beetje |
| Luminansie | 520 | cd/m2 |
| Uitlegdimensie | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Actief gebied (W × H) | 57.948(H) x252.864 (V) | mm |
| Pixelrangschikking | RGB-strook | - Dat is... |
| Gewicht | TBD | g |
| Aantal punten | 440xRGBx1920 | Pixel |
| Pixel pitch | 43.9 ((H) * 3 * 131.7 ((V) | Ik heb het gedaan. |
| Werktemperatuur | -20 ¢ +70 | °C |
| Bergingstemperatuur | -30 ¢ +80 | °C |

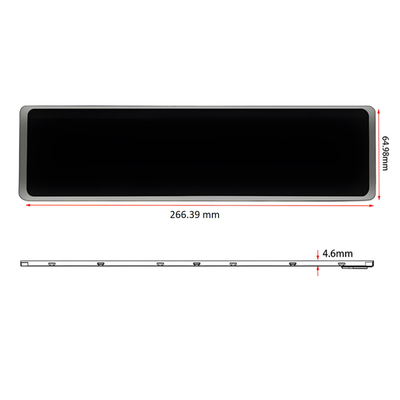

Mechanische tekening
![]()
Beschrijving van de pin
| PIN-nummer. | SYMBOL | Functie |
| 1 | GND | Ground |
| 2 | DSI-D0P | DSI-gegevensdifferentiële signaalinputpinnen (gegevensstrook0) |
| 3 | DSI-D0N | DSI Data differentiaal signaalinputpins (gegevensbalk 0) |
| 4 | GND | Ground |
| 5 | DSI-D1P | DSI Data differentiaalsignaalinputpins (gegevensstrook 1) |
| 6 | DSI-D1N | DSI Data differentiaalsignaalinputpins (gegevensstrook 1) |
| 7 | GND | Ground |
| 8 | DSI-CLK P | DSI CLOCK differentiaalsignaalinvoerpen |
| 9 | DSI-CLK N | DSI CLOCK differentiaalsignaalinvoerpen |
| 10 | GND | Ground |
| 11 | DSI-D2P | DSI Data differentiaalsignaalinputpins (gegevensstrook 2) |
| 12 | DSI-D2N | DSI Data differentiaalsignaalinputpins (gegevensstrook 2) |
| 13 | GND | Ground |
| 14 | DSI-D3P | DSI Data differentiaalsignaalinputpins (gegevensstrook 3) |
| 15 | DSI-D3N | DSI Data differentiaalsignaalinputpins (gegevensstrook 3) |
| 16-17 | GND | Ground |
| 18-19 | IOVCC (NC) | I/O-energievoorziening (NC) |
| 20-23 | NC | NC |
| 24 | Reset | Reset Signal pin (Low is ingeschakeld) |
| 25-26 | NC | NC |
| 27 | GND | Ground |
| 28-29 | LEDK | Achterlicht LED-katode |
| 30 | GND | Ground |
| 31 | NC | NC |
| 32 tot 33 | GND | Ground |
| 34 | NC | NC |
| 35-36 | LEDA | Achterlicht LED-anode. |
| 37 | GND | Ground |
| 38-39 | VDD | Stroomvoorziening |
| 40 | NC | NC |
Achterlichtkenmerken
Witte LED × 16 in parallel/serie (Ta = 25°C)
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
| Voorspanning | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| Uniformiteit | △Bp | - | 80 | - | - | % |
| Lichtsterkte voor LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

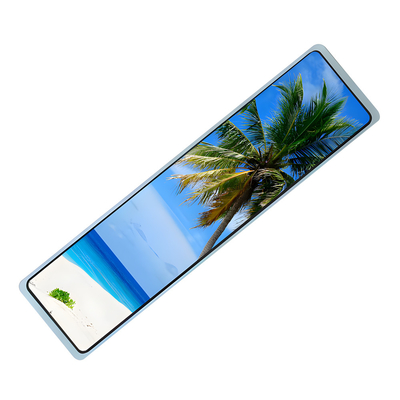

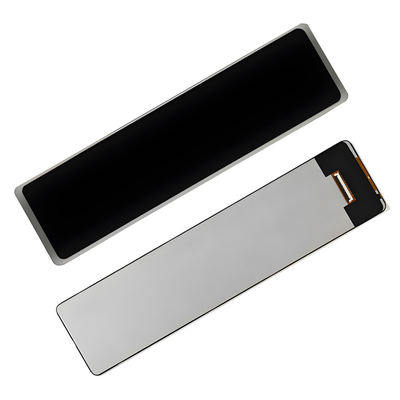

Productbeeld
![]()
![]()
![]()
