Productdetails:
|
| Producten: | 6.2 inch RGB TFT | Resolutie: | 1024x600 pixel |
|---|---|---|---|
| Model nr.: | SFTO620BH-7180AN | Oppervlaktehelderheid: | 1000 cd/m2 (nits) |
| Touchscreen: | Zonder | Zichtrichting: | IPS, volledige kijkhoek |
| Pinnummer: | 50 pin's | Verbinding: | ZIF |
| Interface: | RGB 24 beetjes | LED-levensduur: | 40,000 uur |
| Uitlegdimensie: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Bovenkant:: | -30°C aan +80°C |
| Actief gebied: | 137.47 ((W) x 77.23 ((H) (mm) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1000nits Industrial TFT Display,Industriële RGB TFT-schermen,6.2 inch industrieel TFT-display |
||
** Datasheet Download **
6.2 inch 1024*600 IPS TFT LCD RGB Interface Product Inleiding
De RGB-interface is een traditionele parallelle interface.en toont het beeld door de signalen van deze drie kanalen te synthetiserenDe RGB-interface heeft de kenmerken van stabiele signaaloverdracht en nauwkeurige kleurweergave.reclame-displayDe kosten van RGB-interface zijn relatief laag en er zijn veel signaallijnen, die meer besturingssignalen kunnen leveren en de verbinding met verschillende besturingsapparaten vergemakkelijken.
Dit model SFTO620BH-7180AN beschikt over een 6,2 inch diagonaal RGB-interface display, 1024 * 600 dot matrix, en IPS technologie,gebruikers een perfecte visuele ervaring vanuit verschillende hoeken kunnen biedenDe bedrijfsspanning is slechts 3 V tot 3,6 V, met een typische spanning van 3,3 V en een oppervlakhelderheid van 1000 nits.Gebruikers kunnen RTP of CTP op het scherm toevoegen om het interactie-effect tussen mens en computer te verbeteren.
|
Kenmerken
|
Grootte | 6.2 inch |
| Resolutie | 1024 (horizontaal) * 600 (verticaal) | |
| Interface | 24BIT RGB | |
| Type verbinding | Verbinding | |
| Kleurdiepte | 16.7M | |
| Technologie | a-Si | |
| Pixelpitch (mm) | 0.13425x0.12872 | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| LCD-driver IC | - | |
| Zichtrichting | IPS, alle kijkhoeken | |
| Inversie richting van de grijze schaal | Alle | |
|
Mechanische apparatuur
|
LCM (W x H x D) (mm) | 143.37 maal 87.13 maal 2.56 |
| Actieve oppervlakte ((mm) | 137.472 x 77.232 | |
| Met/zonder TSP | Zonder TSP | |
| Gewicht (g) | TBD | |
| LED-nummers | 20LED |
6.2 inch 1024*600 IPS TFT LCD RGB Interface Producttekening
Interface pin beschrijving
| Pin. Nee. | Symbool | Functie |
| 1,2 | VLED+ | Vermogen voor LED-achterlicht (anode) |
| 3,4 | VLED- | Vermogen voor LED-achterlicht (katode) |
| 5 | GND | Krachtgrond |
| 6 | NC | Geen verbinding |
| 7 | DVDD | Digitale kracht |
| 8 | NC | Geen verbinding |
| 9: | DE | Signal voor data-activatie. |
| 10 | VSD | Verticale synchronisatie, negatieve polariteit |
| 11 | HSD | Horizontale synchronisatie-invoer. |
| 12-19 | B7-R0 | Blauwe gegevens |
| 20-27 | G7-G0 | Groene gegevens |
| 28-35 | R7-R0 | Rode gegevens |
| 36 | GND | Ground |
| 37 | DCLK | Verkleuringsignaal |
| 38 | GND | Scherm aan/uit |
| 39 | SHLR | Links of rechts schermbesturing |
| 40 | UPDN | Op- of neerschermbediening |
| 41 | NC | Geen verbinding |
| 42 | NC | Geen verbinding |
| 43 | VPP | OTP-vermogen ((+7,8V) |
| 44 | RSTB | Globaal reset pin. Actief laag om in reset staat te gaan. OTP reset Suggereer verbinding met een RC reset circuit voor stabiliteit. Normaal hoog trekken. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Invoer van de seriële klok |
| 46 | NC | Geen verbinding |
| 47 | NC | Geen verbinding |
| 48 | GND | Krachtgrond |
| 49 | SDA | OTP Invoer van seriële gegevens |
| 50 | CS | OTP Chip selecteer pin |
Absolute maximale ratings
| Artikel 1 | Symbool | Min. | Maximaal | Eenheid |
| Voedingsspanning | VDD | -Nee.3 | 5.0 | V |
| Inlaatsignaalspanning | Vinaal | -Nee.3 | VDD+0.3 | V |
| Logische uitgangsspanning | VOUT | -Nee.3 | VDD+0.3 | V |
| Werktemperatuur | TOPR | -30 | 80 | °C |
| Bergingstemperatuur | TSTG | -30 | 80 | °C |
Achtergrondverlichting
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
| LED-stroom | Indien | - | 100 | - | mA |
| Energieverbruik | - | - | mW | ||
| LED-spanning | VF | - | 24 | - | V |
| LED-levensduur | WBL | 25000 | - | Hrs. |
Optische kenmerken
| Artikel 2 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Zienhoeken |
θT |
Centrum CR≥10 |
- | 80 | - |
Degree. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Contrastverhouding | CR | Θ = 0 | 800 | 1000 | - | - | |
| Reactietijd | Tonnage | 25.C | - | 30 | 35 | ms | |
| TOFF | - | - | - | ||||
|
Chromatische kleur |
Wit | XW |
Achterlicht aan |
- | 0.309 | - | - |
| YW. | - | 0.347 | - | - | |||
| Rood | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Groen | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Blauw | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Uniformiteit | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Luminansie |
L |
800 | 900 | 1100 | |||

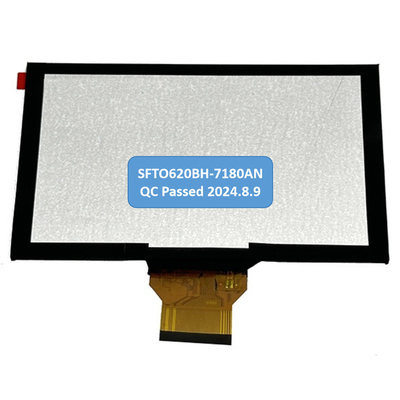

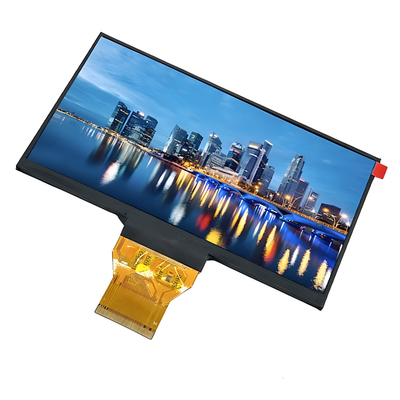

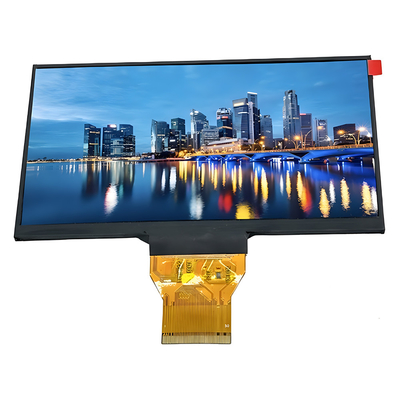

6.2 inch 1024*600 IPS TFT LCD RGB Interface Productbeeld
Omgevings- en betrouwbaarheidstests
| - Nee, niet echt. | Testpunt | Voorwaarde | Opmerkingen |
|
1 |
Hoogtemperatuuroperatie |
Ts= + 80°C, 240 uur |
Noot 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Laagtemperatuuroperatie | Ta = -30°C, 240 uur | Noot 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Hoge temperatuur opslag | Ta= +80°C, 240 uur | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagering bij lage temperatuur | Ta = -30°C, 240 uur | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Opberging bij hoge temperatuur en vochtigheid | Ta= +60°C, 90% RH max, 160 uur |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
Thermische schok (niet-opereren) |
-30°C 30 min ~ +80°C 30 min Verandertijd: 5min, 30 Cyclus |
Begin met koud. Temperatuur, eindigen met hoge temperatuur IEC60068-2-14, GB2423.22-87 |
|
7 |
Elektrostatische ontlading (operatie) |
C=150pF, R=330 Ω, 5 punten/paneel Lucht: ±8KV, 5 keer; contact: ±4KV, 5 (omgeving: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibratie (Niet-operatie) |
Frequentiebereik: 10~55Hz, slag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 uur voor elke richting van X.Y.Z. (verpakkingsvoorwaarde) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Schok (niet-opereren) |
60G 6 ms, ± X, ± Y, ± Z 3 keer voor elke richting |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Pakketdruppelproef |
Hoogte: 80 cm, 1 hoek, 3 randen, 6 oppervlakken |
IEC60068-2-32 GB/T2423.8-1995 |
