Productdetails:
|
| Sleutelwoorden: | 7 inch LVDS TFT LCD | Touchscreen: | Zonder |
|---|---|---|---|
| Resolutie: | 1024*600 | Dekselglas: | ODM-producten |
| Interface: | LVDS | Oppervlaktehelderheid: | 1000 cd/m2 |
| Operatieve temperatuur.: | -30 tot +80°C | Opbergtemperatuur: | -30 tot +85°C |
| LED-levensduur: | 40,000 uur | Aantal pinnen: | 20 SPELDEN |
| Controlebord: | Met | Zichtrichting: | Alle het Bekijken Hoeken |
| Markeren: | 7 inch industriële TFT-scherm,1000 nits industriële TFT-scherm |
||

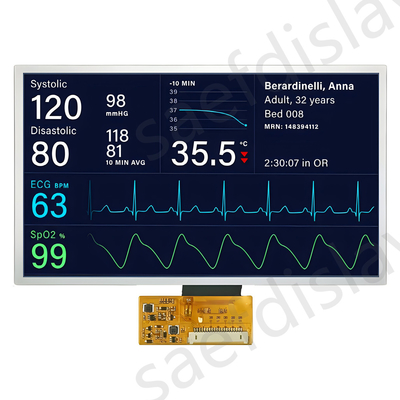

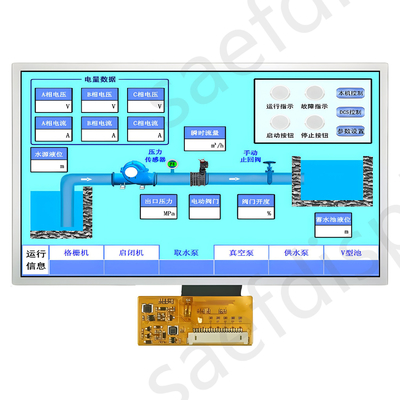

7" LVDS TFT LCD 20pins Product Inleiding
Model nr. :SFTO700SH-7168A10-N
Het model SFTO700SH-7168A10-N is een 7-inch LVDS-interface (Low Voltage Differential Signaling) kleuractief matrix TFT-LCD-scherm met een resolutie van 1024x600 punten.Dit TFT-scherm van industriële kwaliteit is een IPS-type en een LCD-schermmmodule met een hoge helderheid (1000 nits). De module heeft een brede kijkhoek dankzij het IPS-paneel, dat nu een van de meest populaire technieken op de markt is. De modulegrootte is 165 ((H) × 100 ((V) × 5,7 ((D) mm; Effectief gebied 154.2144 ((H) ×85.92(V) mm. Dit TFT-scherm ondersteunt LVDS-interface. Met behulp van anti-glans-displayoppervlakken reflecteert het scherm geen licht en behoudt het een betere beeldkwaliteit onder zonlicht,geschikt voor buitentoepassing.
De stroomspanning varieert van 3,0 V tot 3,6 V; de typische waarde is 3,3 V. Het werkt in een temperatuurbereik van -30 tot +80 °C, de opslagtemperatuur varieert van -30 tot +85 °C.
Algemene specificaties
|
- Nee, dat is niet waar. |
Artikel 1 | Specificatie | Eenheid |
| 1 | Panelgrootte | 7 | Inch |
| 2 | Aantal pixels | 1024 × 3 ((RGB) × 600 | pixels |
| 3 | Actief gebied | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pixel Pitch | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Uitlegdimensie | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
| 6 | Pixel-arrangement | RGB - streep | - |
| 7 | Afbeeldingsmodus | IPS met normaal zwart | - |
| 8 | Zichtrichting | ALLE Zichtrichting | - |
| 9 | Kleur weergeven | 16.7M | - |
| 10 | Interface | LVDS | - |
| 11 | Achterlicht | Witte LED | - |
| 12 | Helderheid | 1000 | cd/m2 |
| 13 | Rijden IC | - | - |
| 14 | Operatietemperatuur | -30 tot 80 | oC |
| 15 | Bergingstemperatuur | -30 tot 85 | oC |
| 16 | Gewicht | 116 ((Type.) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots ProductTekening
![]()
Pin Definitie
|
Pinnetje - Nee, dat is niet waar. |
Symbool | Invoer/uitvoer | Functie |
| 1 | VDD | P | Stroomvoorziening VDDIN=3,3V |
| 2 | VDD | P | Stroomvoorziening VDDIN=3,3V |
| 3 | LED_EN | Ik... | Verstroomingsvoorziening VDDIN ((3.3~5.0V) |
| 4 | GND | P | Ground |
| 5 | RXIN0N | Ik... | 0-LVDS-differenciële gegevens |
| 6 | RXIN0P | Ik... | 0+LVDS-differenciële gegevens |
| 7 | GND | P | Ground |
| 8 | RXIN1N | Ik... | 1-LVDS-differenciële gegevens |
| 9 | RXIN1P | Ik... | 1+LVDS-differenciële gegevens |
| 10 | GND | P | Ground |
| 11 | RXIN2N | Ik... | 2-LVDS-differenciële gegevens |
| 12 | RXIN2P | Ik... | 2+LVDS-differenciële gegevens |
| 13 | GND | P | Ground |
| 14 | RX_CLKN | Ik... | -LVDS-differentiële klokinvoer |
| 15 | RX_CLKP | Ik... | +LVDS-differentiële klokinvoer |
| 16 | GND | P | Ground |
| 17 | RXIN3N | Ik... | Invoer van 3-LVDS-differentiële klok |
| 18 | RXIN3P | Ik... | 3+LVDS-differentiële klokinvoer |
| 19 | PWM | Ik... | Helderheid van het achterlicht:toepassen van 0,7 V tot 1,4 V gelijkspanningssignaal |
| 20 | VLED | P | Verstrooming VLED=5~12V ((Type.) |
Typische bedrijfsomstandigheden
| Artikel 1 | Symbool | Waarden | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
| Digitale voedingsspanning | VDD | 3 | 3.3 | 3.6 | V | |
| Stroomvoorziening voor LED | VLED | 4.8 | 5 | 12 | V | |
| Power IC zorgt voor spanning | AVEE | -6 | - 5 | - Vier.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Bestuurder IC zorgt voor spanning intern | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| Inlaatsignaalspanning | Laag niveau | VIL | 0 | - | 0.3*VDD | V |
| Hoog niveau | HIV | 0.7*VDD | - | VDD | V | |
Specificaties voor achterlicht
| Artikel 1 | Symbool | Waarden | Eenheid | Opmerking | ||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
| Voorspanning | VF | 19.6 | 21 | 23.1 | V | |
| Voorstroom | Als | 55 | 60 | 65 | mA | IF=20mA/1-chip |
| PWM-signaalspanning | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| PWM-uitgangsfrequentie | PWM_f | - | 200 | 20k. | Hz | - |
| LED activeren Spanning | De Commissie | 2.6 | 3.3 | 3.6 | V | - |
| De Commissie | 0 | - | 0.4 | - | ||
Optische specificaties
| Artikel 1 | Symbool | Voorwaarde | Waarden | Eenheid | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||||
| ViEwinghoek | Ik heb je nodig. | CR≥10 | - | 85 | - | graad | |
| Het | - | 85 | - | ||||
| L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Reactietijd | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normaal | |||||||
| bekijken | |||||||
| hoek | |||||||
| Contrastverhouding | CR | 400 | 500 | - | - | ||
| Luminansie | L | 1000 | - | cd/m2 | |||
| Uniformiteit van de lichtsterkte | VU | 70 | 75 | - | % | ||
| Kleurchromatischheid (CIE1931) | Wit | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Rood | RX | - | - | - | |||
| RY | - | - | - | ||||
| Groen | GX | - | - | - | |||
| GY | - | - | - | ||||
| Blauw | BX | - | - | - | |||
| Door: | - | - | - | ||||

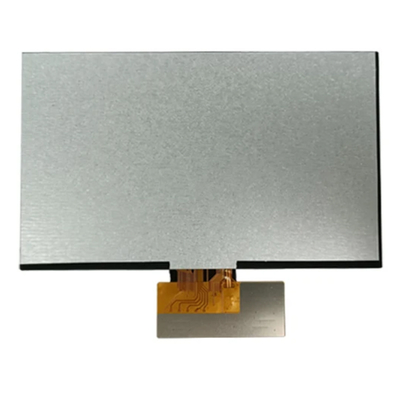

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Product Ide magie
![]()
![]()
![]()
