Productdetails:
|
| Producten: | 9 inch RGB TFT | Resolutie: | 800 RGB x 480 |
|---|---|---|---|
| Touchscreen: | RTP | Interface: | RGB |
| Oppervlaktehelderheid: | 400 cd/m2 ((nits) | Zichtrichting: | 6H |
| Pinnummer: | 50 pin's | Lijst Dim.: | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) (mm) |
| Actief gebied: | 201.8 (H) x 114,5 ((V) (mm) | Oppervlaktebehandeling: | Harde coating ((3H) |
| Kleuren weergeven: | 16.7 M | Verbinding: | ZIF |
| Operatieve temperatuur.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 9 inch beauty device display scherm,800x480 schoonheidsapparaat scherm,RTP Beauty Device Display Scherm |
||
9 inch TFT LCD 800x480 met RTP
SFTO900SH-7170A4T is een 800 × 4800 hoog helderheid TN TFT LCD-scherm. De module grootte is 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, met een effectief oppervlak van 201.8 × 114.5 mm en een diagonale afmeting van 9 inch.Deze TFT-module gebruikt TN-technologie., met een typische beeldverhouding van 4:3 en een brede kijkhoek (70/70/50/70 graden), die een goed kostenevoordeel biedt en de visuele ervaring van de klanten van haar producten verbetert.
Bovendien biedt de SFTO900SH-7170A4T drie productkenmerken: hoge helderheid (1000 cd/m2), hoog contrast (800:1) en anti-blinking.Deze functies verbeteren de weergave van het beeld in complexe lichtomgevingen, waardoor de visuele ervaring van de klant onder verschillende omstandigheden wordt verbeterd.
De TFT-module heeft een 24 bit RGB-interface (connector Hirose FT12A-50S-0.5H).Het wordt veel gebruikt in instrumenten en meters, Bueaty-apparaten, GPS-apparaten, POS-terminals, kastelezers, scanners,huisautomatisering, conferentieoproepen, analysatoren, huishoudelijke apparaten, domotica en beveiligingssystemen.
Kenmerken
| Artikel 1 | Specificatie |
| LCD-grootte | 9.0 inch ((diagonaal) |
| Bestuurderselement | a-Si TFT actieve matrix |
| Resolutie | 800 × 3 ((RGB) × 480 |
| Afbeeldingsmodus | Normaal wit, transmisief |
| Puntpitch | 0.0825 ((W) × 0.2327 ((H) mm |
| Actief gebied | 198.000(W) × 111,696 ((H) mm |
| Grootte van de module | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Grootte van de module ((met RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Oppervlaktebehandeling | Anti-glare |
| Kleurenversnelling | RGB-strook |
| Interface | RGB |
| Zie richting ((Grey Inversion) | 6 uur |
| Vermogenverbruik van achterlicht | 2.046W ((Type.) |
| Energieverbruik van het paneel | 0.360W ((Type.) |
| Gewicht | TBD |
9 inch TFT LCD 800x480 met RTP ProductTekening
Absolute maximale ratings
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
Opmerking |
|
| - Min. | Max, ik ben er klaar voor. | ||||
|
Vermogenspanning |
DVDD | -Nog niets.3 | 5.0 | V | |
| AVDD | -Nog niets.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Twaalf.0 | - Twee.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Operatietemperatuur Bergingstemperatuur |
Top | - 20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| LED-omgekeerde spanning | VR | - | 1.2 | V | Elke LED Noot 2 |
| LED-voortstroming | Indien | - | 25 | mA | Elke LED |
Huidig verbruik
(GND=AVSS=0V)
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
|
Stroom voor bestuurder |
IGH | - | 0.3 | 1 | mA | VGH = 17,0 V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3 V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4 V | |
Achterlicht Voertuigomstandigheden
|
|
Symbool |
Waarden |
Eenheid |
||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||
| Spanning voor LED-achterlicht | VL | 8.4 | 9.3 | 10.2 | V |
| Stroom voor LED-achterlicht | II. | 198 | 220 | 242 | mA |
| LED-levensduur | - | 40,000 | - | - | Hrs. |
Pin Definitie
| - Nee, dat is niet waar. | Symbool | In / uit | Functie |
| 1 | VLED | - | Vermogen voor LED-achterlicht |
| 2 | VLED | - | Vermogen voor LED-achterlicht |
| 3 | GLED | - | Grond voor LED-achterlicht |
| 4 | GLED | - | Grond voor LED-achterlicht |
| 5 | GND | P | Krachtgrond |
| 6 | VCOM | Ik... | Gewone spanning |
| 7 | DVDD | P | Energie voor digitale circuits |
| 8 | Modus | Ik... | DE/SYNC-modus geselecteerd |
| 9 | DE | Ik... | Gegevensinvoer mogelijk |
| 10 | VS | Ik... | Verticaal synchronisatie-invoer |
| 11 | HS | Ik... | Horizontale sync-invoer |
| 12 - 19 | B7 - B0 | Ik... | Blauwe gegevens (MSB) |
| 20 - 27 | G7 - G0 | Ik... | Groene gegevens (MSB) |
| 28 - 35 | R7 | Ik... | Rode gegevens (MSB) |
| 36 | GND | P | Power Ground |
| 37 | DCLK | Ik... | Voorbeeldklok |
| 38 | GND | P | Power Ground |
| 39 | L/R | Ik... | Links / rechts selectie |
| 40 | U/D | Ik... | Op/af selectie |
| 41 | VGH | P | Poort ON Spanning |
| 42 | VGL | P | Sluiting van de spanning |
| 43 | AVDD | P | Vermogen voor analoge circuits |
| 44 | Reset | Ik... | Globale reset pin. |
| 45 | NC | - | Geen verbinding. |
| 46 | VCOM | Ik... | Gewone spanning |
| 47 | DITHB | Ik... | Ditheringfunctie |
| 48 | GND | P | Power Ground |
| 49 | NC | - | Geen verbinding. |
| 50 | NC | - | Geen verbinding. |

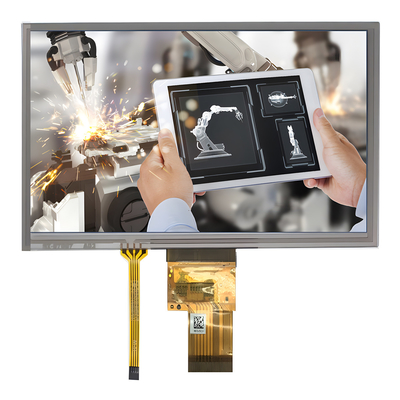

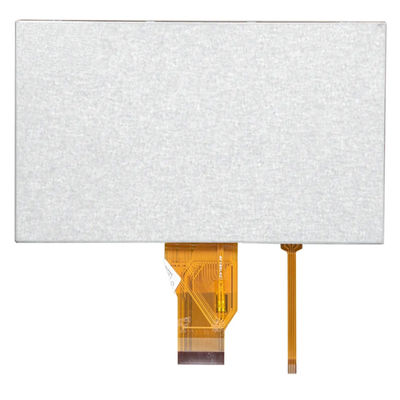

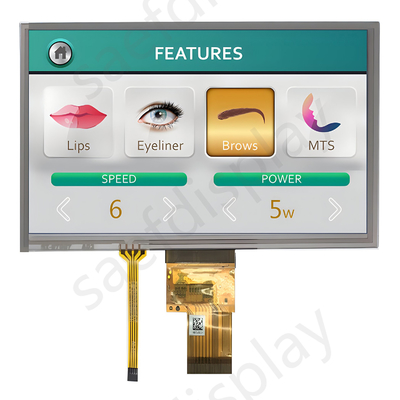

9 inch TFT LCD 800x480 met RTP ProductBeeld
Betrouwbaarheidstest
| Testpunt |
Testconditie
|
Inspectie na de test |
| Hoogtemperatuuroperatie | 85°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | -30°C gedurende 96 uur | |
| Hoge temperatuur opslag | 85°C gedurende 96 uur | |
| Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
| Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
