Productdetails:
|
| Producten: | TFT LCD 2,2 inch | Resolutie: | 176x220 |
|---|---|---|---|
| DRIVER IC: | ILI9225G | aanraakscherm: | Resistief aanraakpaneel (optioneel) |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | 12:00 uur |
| Interface: | SPI 3-lijn RGB (aanpasbaar) | Pinnummer: | 40 pinnen (aanpasbaar) |
| Verbinding: | Verstopping (aanpasbaar) | Oppervlaktehelderheid: | 200 cd/m2 (nits) (aanpasbaar) |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2.2 inch TFT LCD-scherm,176x220 punten TFT LCD-scherm,SPI RGB-interface TFT LCD-scherm |
||
SF-TC220I-9752C-T SPECIFICATION_IC-ILI9225G.pdf
Resistief aanraakscherm TFT LCD 2.2 inch SPI&RGB Interface Product Inleiding
Een snelle overzicht van het product
Beschrijving

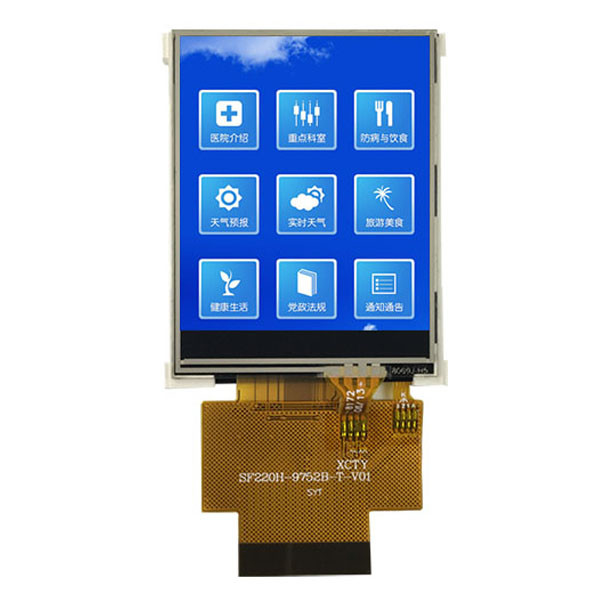

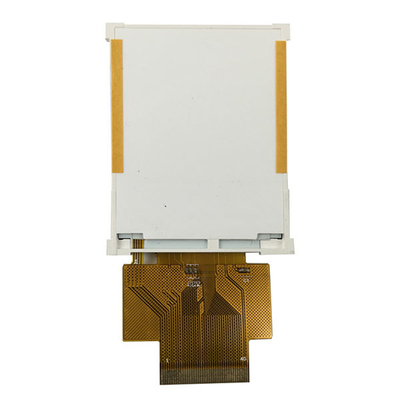

VeiligSF-TC220I-9752C-Tis een 2,2 inch diagonaal full color 176x220 QCIF TFT LCD display module. Deze 2,2 inch TFT LCD module is ingebouwd met ILI9225G IC; het ondersteunt 3 lijnen SPI en RGB Interface.SF-TC220I-9752C-Thet model heeft een afmeting van de module van41.7x56.16x3.35Het heeft een ILI9225G-controller op de module, logische voedingsspanning van 1,6 V tot 3,3 V.
Deze 2.2 ′′ TFT LCD-module is in portretmodus, als u de landschapsmodus wilt gebruiken, neem dan contact met ons op voor meer technische ondersteuning."2" LCD-module met een helderheid tot 200 cd/m2 (typische waarde), kan het werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.
SF-TC220I-9752C-Tis een TFT-scherm van 2,2 inch met resistief aanraakscherm (RTP)TFT-LCD-module,Deze lcd-module heeft een anti-glare oppervlakte paneel, kijkrichting 12 uur, grijschaal inversies 6 uur.SF-TC220I-9752C-N.
Resistief aanraakscherm TFT LCD 2.2 inch SPI&RGB Interface ProductTekening
![]()
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED-A | Ik... | LED-anode |
| 2 | LED-K | Ik... | LED-kathode |
| 3 | LED-K | Ik... | LED-kathode |
| 4 | LED-K | Ik... | LED-kathode |
| 5 | GND | Ik... | Ground |
| 6 | YD | Ik... | Invoersignaal aanraakpaneel |
| 7 | VU | Ik... | Invoersignaal aanraakpaneel |
| 8 | XR | Ik... | Invoersignaal aanraakpaneel |
| 9 | XL | Ik... | Invoersignaal aanraakpaneel |
| 10 | GND | Ik... | Ground |
| 11 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 12 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 13 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 14 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 15 | ENABLE | Ik... | Toon aan/uit signaal in RGB-modus |
| 16 | Reset | Ik... | Invoersignaal LCM Reset |
| 17 | SDI | Ik... | Reeksgegevensinvoer |
| 18 | SCL | Ik... |
Schrijf strobe-signaalinvoer pin; In SPI-modus, is het Synchrone klok. |
| 19 | GND | Ik... | Ground |
| 20 tot 37 | DB17-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 38 | GND | Ik... | Ground |
| 39 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 40 | GND | Ik... | Ground |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=45 mA | - |
| Voedingsstroom | Als | - | 45 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
150 | 200 | - | Cd/m2 | Als=45 mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=45 mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 500 | FPC-PIN | ||
| X-asweerstand | Ry | 200 | 800 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 1,00,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 250 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 35 | 60 | - | Deg | - |
| θL | 35 | 60 | - | ||||||
| Ver. | Θ+ | 35 | 60 | - | |||||
| - Ik ben... | 15 | 45 | - | ||||||
Resistief aanraakscherm TFT LCD 2.2 inch SPI&RGB Interface
![]()
![]()
![]()
