Productdetails:
|
| Producten: | 2.8 inch TFT-display | Resolutie: | 240*320 |
|---|---|---|---|
| Zichtrichting: | 12:00 uur | Interface: | SPI |
| DRIVER IC: | ILI9341V | Aanraakscherm: | Zonder aanraakpaneel |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Pinnummer: | 13 pinnen |
| Verbinding: | FPC | Oppervlaktehelderheid: | 500 cd/m2 |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2,8 duim tft lcd vertoning,SPI serieinterface TFT LCD-scherm |
||
2.8 inch TFT LCD Display 240x320 Dots TN SPI Interface Product Inleiding
Een snelle productoverzicht
Beschrijving
SF-TC280P-8722B-N is een 2,8 inch portret modus SPI TFT-LCD-module met een resolutie van 240x320 pixels.zijn werkspanning ((Vdd) varieert van 2.6V tot 3.3V, typische waarde 2.8V. Deze modulaire gezichtsrichting is 12 uur en de contrastverhouding 400:1.
SF-TC280P-8722B-N is een TFT-LCD in portretmodus met een helderheid van 500 nits (typische waarde).zijn opslagtemperatuur varieert van -30°C tot +80°CHet is ideaal voor beveiligingsdeursystemen, mini-audio-spelers, baby-monitors en andere handheld-apparaten.
2.8 inch TFT LCD Display 240x320 Dots TN SPI Interface Producttekening
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LEDK | Ik... | LED-kathode |
| 2 | LEDA | Ik... | LED-anode |
| 3 | GND | Ik... | Krachtgrond |
| 4 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 5 | RS | Ik... | In 4-lijn SPI wordt deze pin gebruikt als D/CX (data/commando selectie). |
| 6 | SCL | Ik... | In Serial Interface wordt dit gebruikt als SCL. |
| 7 | Reset | Ik... | Deze pin wordt gebruikt voor het selecteren van Data of Command in de parallelle interface |
| 8 | SDO | Invoer/uitvoer | Uitgangssignaal |
| 9 | SDA | Ik... | Invoersignaal |
| 10 | GND | Ik... | Krachtgrond |
| 11 | VDD | Ik... | Stroomvoorziening1.8V/2.8V Spanning |
| 12 | VDD | Ik... | Stroomvoorziening2.8V Spanning |
| 13 | GND | Ik... | Krachtgrond |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | 12 | 15 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als = 80 MA | - |
| Voedingsstroom | Als | - | 80 | 80 | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 256 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 500 | - | Cd/m2 | Als = 80 MA | Zonder CTP |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 80 MA | - |
| Achterlichtkleur | Wit | ||||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 25 | - | Mevrouw | (1) (2) | |
| 2 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
300 | 400 | - | - | (1)(3) | |
| 3 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 60 | - | Deg | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Ik ben... | - | 45 | - | ||||||

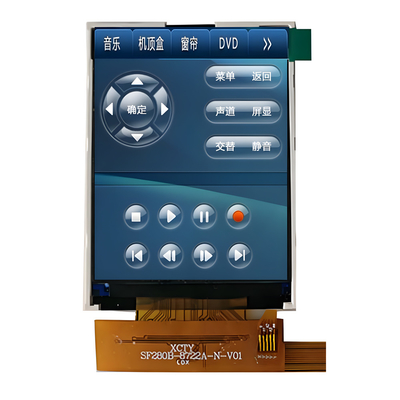

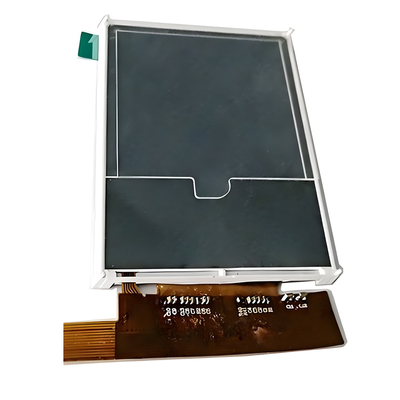

2.8 inch TFT LCD Display 240x320 Dots TN SPI Interface Productbeeld
![]()
![]()
