Productdetails:
|
Producten: | 3.7" TFT-scherm | Resolutie: | 480x800 |
---|---|---|---|
Bestuurder IC: | HX8369-A01 | aanraakscherm: | zonder |
De Afmeting van het dekkingsglas: | Kan aangepast worden | Zichtrichting: | IPS Alle kijkhoeken |
Interface: | RGB 18 bits | Verbinding: | Type aansluiting |
Pinnummer: | 40 Spelden | Oppervlaktehelderheid: | 300 cd/m2 ((nits) |
Lijst Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) | Operatieve temp.: | -20°C tot +70°C |
LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
Markeren: | 3.7 inch TFT LCD-scherm,IPS-type TFT-LCD-scherm |
3.7 inch TFT LCD-scherm, 3,7" LCD-scherm 480x800 pixels Product Inleiding
Kenmerken
Productinformatie
Product: | 3.7 inch TFT-scherm |
Resolutie: | 480x800 |
Zichtrichting: | IPS Alle kijkhoeken |
Bestuurder IC: | HX8369-A01 |
Touchscreen: | Zonder |
Afmeting van het dekselglas: | Kan aangepast worden |
Interface: | RGB 18 bits |
Verbinding: | Type aansluiting |
Oppervlakteverlichting: | 300 Cd/m2 ((nits) |
Werktemperatuur | -20°C tot +70°C |
Pinnummer: | 40 pin's |
Lijst Dim.: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (mm) |
LED-levensduur: | 40000 uur |
Naleving: | REACH- en RoHS-conform |
3.7 inch TFT-LCD-scherm, 3,7" LCD-scherm 480x800 pixels Producttekening
Pin Definitie
Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
1 | GND | Ik... | Ground |
2 | AVDD ((2,8V) | Ik... | Stroomvoorziening 2.8V Spanning |
3 | VDDIO ((1.8V) | Ik... | Stroomvoorziening 1.8V Spanning |
4 tot 9 | R5-R0 | Invoer/uitvoer | Toon gegevens I/O |
10 tot 15 | G5-G0 | Invoer/uitvoer | Toon gegevens I/O |
16-21 | B5-B0 | Invoer/uitvoer | Toon gegevens I/O |
22 | LCDC_RST | Ik... | Invoersignaal LCM Reset |
23 | LCDC_VSYNC | Ik... | Verticaal synchroniseren. |
24 | LCDC_HSYNC | Ik... | Horizontaal synchroniseren. |
25 | SPI_SDO | Ik... | Serial output signaal in SPI I/F. |
26 | SPI_SDI | Ik... | Serial input signaal in SPI I/F. |
27 | SPI_SCLK | Ik... | Een synchroon kloksignaal in SPI I/F. |
28 | SPI_CS | Ik... | Chip selecteer input pin (Low ′ enable) in SPI I/F. |
29 | LCDC_PCLK | Ik... | Pixelkloksignaal in RGB I/F. |
30 | LCDC_DEN | Ik... | Gegevenssignalen in RGB-I/F-modus 1. |
31 | LEDK8 | O | LED-kathode |
32 | LEDK7 | O | LED-kathode |
33 | LEDK6 | O | LED-kathode |
34 | LEDK5 | O | LED-kathode |
35 | LEDK4 | O | LED-kathode |
36 | LEDK3 | O | LED-kathode |
37 | LEDK2 | O | LED-kathode |
38 | LEDK1 | O | LED-kathode |
39 | LEDA | O | LED-anode |
40 | GND | Ik... | Ground |
Maximale absolute limiet
DC-kenmerken
Achterlicht Elektro-optische kenmerken
Optische kenmerken

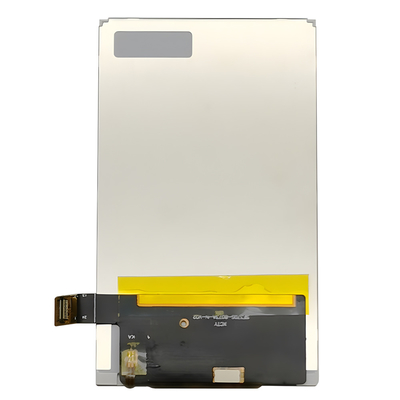

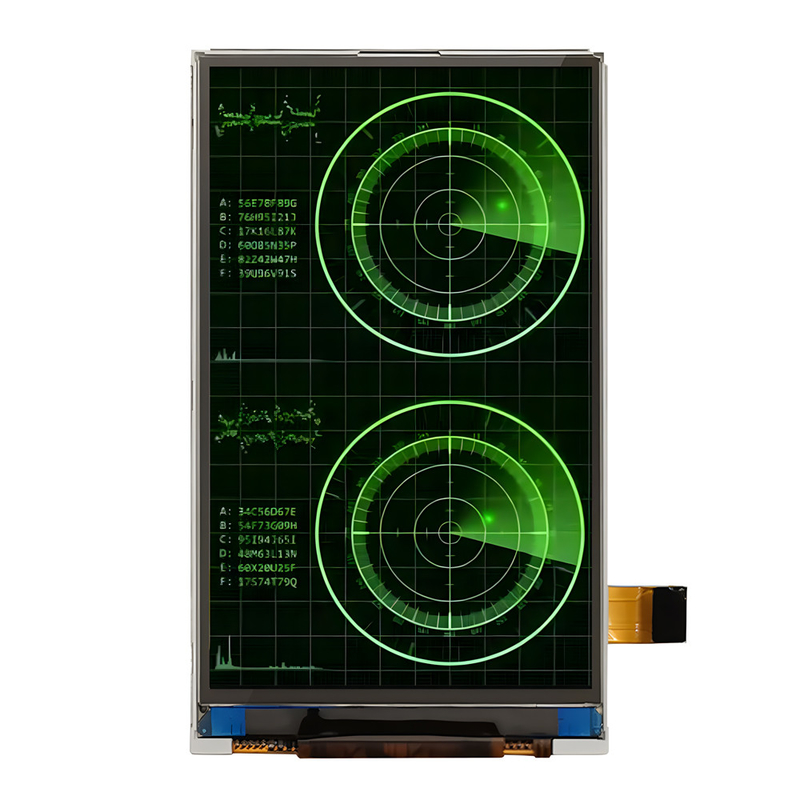

3.7 inch TFT-LCD-scherm, 3,7" LCD-scherm 480x800 pixels Productbeeld
Fabrieksfaciliteiten en certificaten
