Goed kwalitatief 8 inch Industrial TFT Display 800x600 Dots 24-Bit RGB 50 PinsInleiding van het product
SFTO800FC-7008AN TFT LCD display is een 8 inch TN type 12 O'clock kijkrichting met een resolutie van 800x600 pixels.dit TFT-scherm SFTO800FC-7008AN wordt bediend op 3.3V (spanningsspanning), Vdd is van 3,0V tot 3,6V.
SFTO800FC-7008AN is ontworpen met capacitieve en resistieve touch panels, IIC en USB interface optionele.De TFT touch LCD SFTO800FC-7008AN is van goede kwaliteitAls industriële display wordt dit product veel gebruikt in industriële en medische toepassingen, POS-terminals, HMI's, huisautomatisering, beveiligingssysteem, enz.
Kenmerken
| Product: |
8 inch RGB TFT LCD-scherm |
| Resolutie: |
800 RGB X 600 |
| Oppervlakteverlichting: |
250 Cd/m2 ((nits) |
| Zichtrichting: |
TN 12 uur |
| Interface: |
24 bits RGB |
| Lijst Dim.: |
182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Pinnummer: |
50 pin's |
| Actief gebied: |
162.0(H) X 121,5 ((V) (mm) |
| Oppervlaktebehandeling: |
Harde coating ((3H) |
| Verbinding: |
Plug-in |
| Touchscreen: |
RTP & CTP Facultatief |
| Afbeeldingskleuren: |
16.7 M |
| Werktemperatuur |
-20°C tot +70°C |
| Opbergtemp.: |
-30°C tot +80°C |
| Certificaat: |
ISO9001:2015 / ISO1400:2015 |
| Naleving: |
REACH- en RoHS-conform |
>Dit 8-inch TFT-scherm is een kleurmatrix TFT-LCD met een amorfe silicium-TFT (dunnefilmtransistor) als actief schakelapparaat.

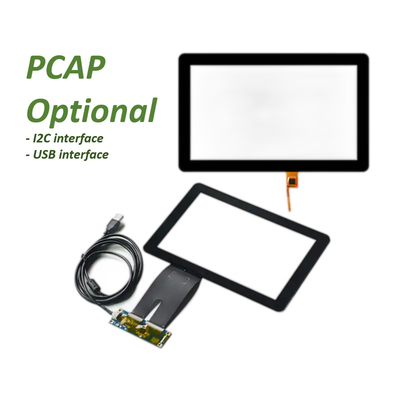

>Dit 8-inch PCAP TFT LCD-scherm heeft een capacitieve touchscreen met dekselglas dat kan worden aangepast aan de behoeften van de klant.
>Het kleurenbereik van dit 8 inch TFT-scherm is 50% Min.45%.
>Dit 8-inch LCD TFT heeft een typische responstijd van 30 ms en een maximum van 35 ms.
>Dit 8 inch 800x600 TFT LCD-scherm heeft een contrastverhouding van Typ:1000 Min:800.
>Deze 8 inch RGB TFT monitor kan in een breed temperatuurbereik van -20 graden tot +70 graden werken.
>Dit TN TFT LCD 7 inch is een groen en milieuvriendelijk product, RoHS & Halogen vrij.
>Deze capacitieve touchscreen van 8 inch heeft een lage aandrijvingspanning en een laag stroomverbruik.
Goed kwalitatief 8 inch Industrial TFT Display 800x600 Dots 24-Bit RGB 50 PinsProducttekening
Pin Definitie
Pin1-2 LEDA achterlichtanode
Pin3-4 LEDK-achterlichtkatode
Pin5 GND Ground
Pin6 VCOM Voor externe VCOM DC-invoer
Pin7 DVDD Digitale Power
Pin8 MODE DE/SYNC mode geselecteerd
Pin9 DE-gegevens-aangewezen signaal
Pin10 VS Frame synchronisatie signaal
Pin11 HS Lijn synchronisatie signaal
Pin12-19 B7-B0 Gegevensbus
Pin20-27 G7-G0 Gegevensbus
Pin 28-35 R7-R0 Gegevensbus
Pin36 GND Ground
Pin37 DCLK Dot kloksignaal
Pin38 GND Ground
Pin39 L/R Bron rechter of linker volgordecontrole.
Pin40 U/D Gate up of down scanning control
Pin41 VGH Positief vermogen voor TFT
Pin42 VGL negatief vermogen voor TFT
Pin43 AVDD Analoog vermogen
Pin44 RESETGlobal reset signaal pin.Active laag om in reset staat te gaan.suggereer verbinding met een RC reset circuit voor stabiliteit.normaal trek hoog.
Pin45 NC Niet verbonden
Pin46 VCOM Voor externe VCOM DC-invoer
Pin47 DITHB Dithering-instelling.DITH=H6bits resolutie;DITH=L8bits resolutie ((standaardinstelling)
Pin48 GND Ground
Pin49 NC Niet verbonden
Pin50 NC Niet verbonden

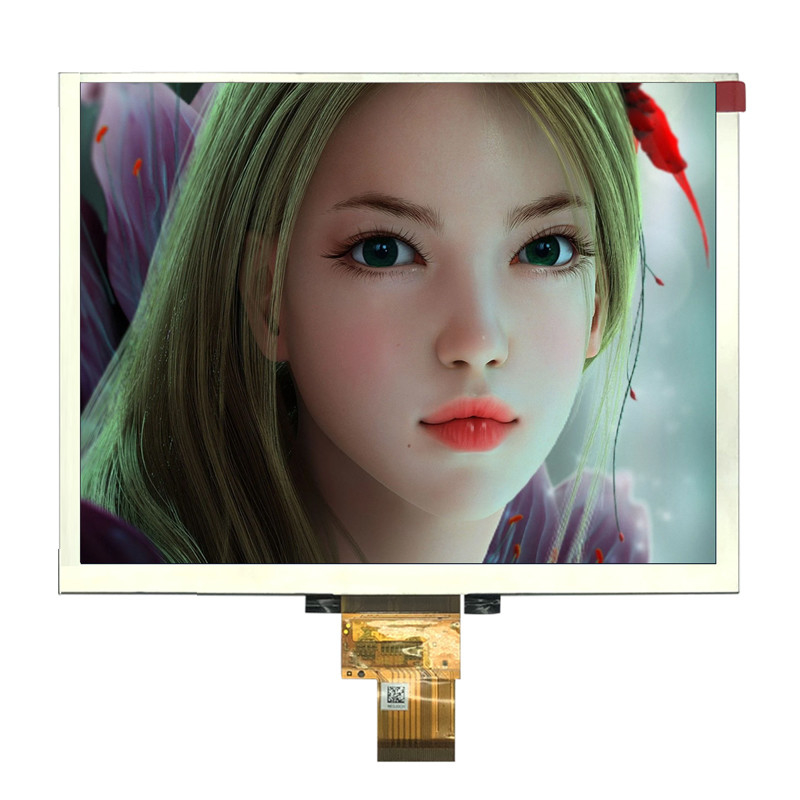

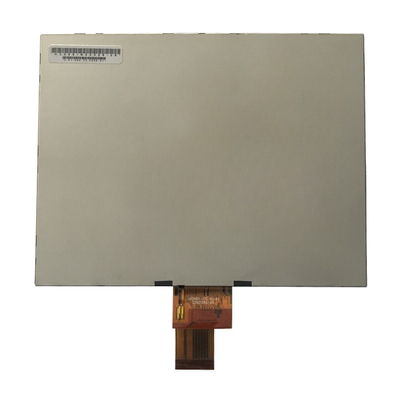

Goedkwaliteit 8 inch Industrial TFT Display 800x600 Dots 24-Bit RGB 50 Pins Product Image
