Productdetails:
|
| Producten: | 2.8 inch TFT LCD-display | Resolutie: | 480x640 punten |
|---|---|---|---|
| DRIVER IC: | ILI9806E of ST7701 of gelijkwaardig | Touchscreen: | Zonder touchscreen (aanpasbaar) |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | Vrij ((80/80/80/80) |
| Lijst Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Actief gebied: | 43.20 x 57,60 mm |
| Interface: | RGB (aanpasbaar) | Verbinding: | FPC-schakelaartype |
| Pinnummer: | 40 pinnen (aanpasbaar) | Oppervlaktehelderheid: | 260 cd/m2 ((nits) |
| Voedingsspanning: | 3.2 V | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2.8 inch TFT LCD-displaymodule |
||
2.8 inch 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2,8 inch TFT fabrikant Leverancier Product Inleiding
Dit product is een scherm met een hoge PPI-resolutie met een diagonale grootte van 2,8 inch en een resolutie van 480x640.het maakt gebruik van IPS full view display technologie om dit product geschikt te maken voor sommige high-end toepassingen.
SF-TO280PY-8990B-N TFT-LCD-module is een 2,8 ′′ inch diagonale grootte portretmodus 480x640 hoge resolutie full-color display, SF-TO280PY-8990B-N LCD-module ondersteunt RGB-interface.De interface is aanpasbaar. Het model SF-TO280PY-8990B-N heeft een module met een afmeting van 50 ((W) x 69,2 ((L) x 2,35 ((T) mm en een actief oppervlak van 43,20 x 57,60 mm. SF-TO280PY-8990B-N is geïntegreerd met ILI9806E,of ST7701 of gelijkwaardige bestuurder IC-controller op de moduleHet model is voorzien van een verlichtingskracht van -20 tot 70 graden, een lichtsterkte van -60 cd/m2 (Nits).en opslagtemperatuur van -30 tot 80 graden.
Het model is op grote schaal gebruikt in POS-terminals, kastelers, ingebedde systemen, automatisering, GPS, medische apparatuur, industriële apparatuur,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
Mechanische specificaties:
| Artikel 1 | Vervaardiging | Eenheid |
| Afbeeldingsmaat | 2.8 | Inch |
| OUTLINE DIMENSIES | 50 maal 69,2 maal 2.35 | mm |
| DRIVER IC | ILI9806E-2C | - |
| Interface-type | RGB | een beetje |
PIN-BESCHRIFTING:
| PinNo. | Symbool | Functie |
| 1 | LED's | LED-achterlicht ((Kathode) |
| 2 | LED+ | LED-achterlicht ((Anode) |
| 3 | GND | Ground |
| 4 | VDD | Stroomvoorziening: 2,8 V. |
| 5- 12 | DB0-DB7(B0-B7) | RGB blauwe gegevens |
| 13 tot 20 |
DB8-DB15(G0-G 7) |
RGB groene gegevens |
| 21-28 |
DB16-DB23(R0-R 7) |
RGB-rode gegevens |
| 29 | GND | Ground |
| 30 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 31 | VDD | Stroomvoorziening: 2,8 V. |
| 32 | HSYNC | Lijnsynchronisatie signaal voor RGB-interface werking |
| 33 | VSYNC | Frame synchronisatie signaal voor RGB-interface werking |
| 34 | DE | Gegevenssignalen voor de werking van de RGB-interface |
| 35 | NC | NC |
| 36 | GND | Ground |
| 37 | CS | Chip selecteer input pin |
| 38 | Reset | Externe reset-invoer. |
| 39 | SCL | SPI-interface-klok |
| 40 | SDA | Seriële invoersignaal |
2.8 inch 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2,8 inch TFT Manufacturer Supplier Product tekening
LED-achterlicht
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | - | 3.2 | - | V | Als=80 mA | - |
| Voedingsstroom | Als | - | 80 | mA | - | ||
| Omgekeerde spanning | Vr | - | 5 | V | |||
| Energieverlies | Pd | - | mW | ||||
| Lichtsterkte voor LCM |
- |
- | 260 | - | Cd/m2 | Als=80mA | - |
| Eenvormigheid voor LCM | 80 | % | Als=80 mA | - | |||
| Achterlichtkleur | Wit | ||||||
Optische kenmerken:
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 25 | 35 | Mevrouw | (1) (2) | |
|
2 |
Overdraagbaarheid (Zonder Polarisator) |
T(%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Contrastpercentage |
Cr |
θ=0, Normaal bekijken hoek |
700 |
1000 |
- |
- |
(1)(3) |
|
|
4 |
Bekijken Hoek |
Wat? | θR |
CR>10 |
- | 85 | - |
Deg |
|
| θL | - | 85 | - | ||||||
| Ver. | Θ+ | - | 85 | - | |||||
| - Ik ben... | - | 85 | - | ||||||
|
5 |
Chromaticit y |
Wit | X |
C-licht |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Rood | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Groen | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Blauw | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

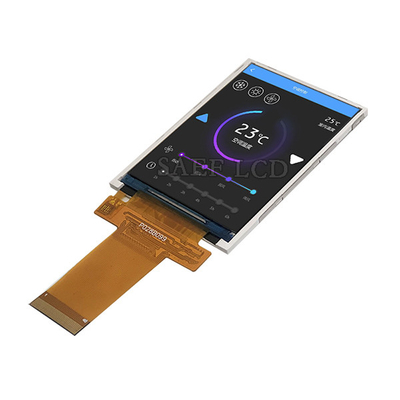

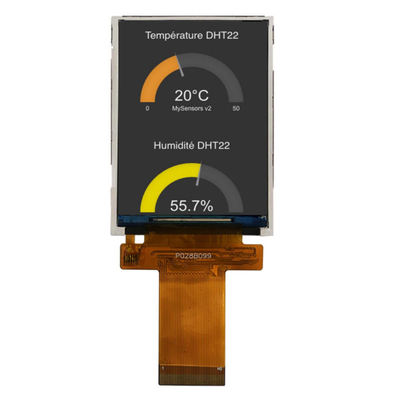

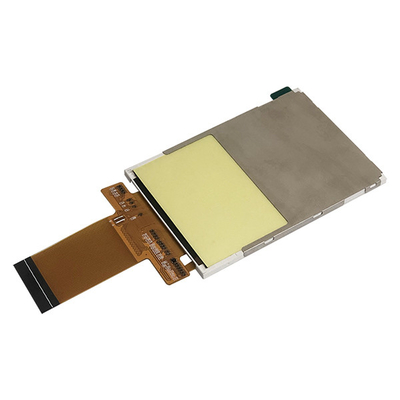

2.8 inch 480X640 Dots Industrial TFT LCD Display Module RGB Interface, China 2,8 inch TFT Fabrikant Leverancier Product Images
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve (PCAP) aanraakpaneel
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
