Productdetails:
|
Sleutelwoorden: | USB PCAP TFT-scherm 15,6 inch | Resolutie: | 1920*1080 pixel |
---|---|---|---|
LCD-grootte: | 350.76 x 204,96 x 2,9 mm (w/o Touch) | LCD met aanraking: | 384.4 x 231,3 x 9,25 mm (met aanraking) |
Actief gebied: | 527.4 x 296,46 mm | LCD-interface: | EIV |
CTP-interface: | USB | Touchscreen: | CTP (capacitieve aanraakscherm) |
Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 | Operatieve temp.: | -10℃ aan +60℃ |
Bewaar temperatuur.: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
Kleur weergeven: | 16.7 M | LEIDEN Leven: | 30.000 Uren |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | 15.6 inch industrieel TFT-display,1000 Nits Industrial TFT Display |

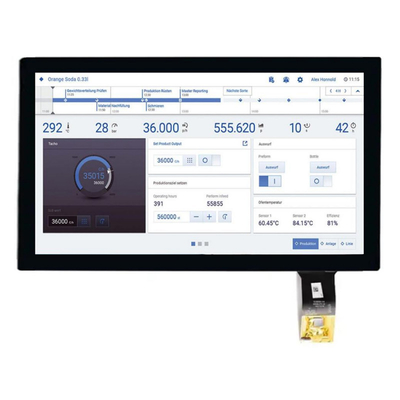

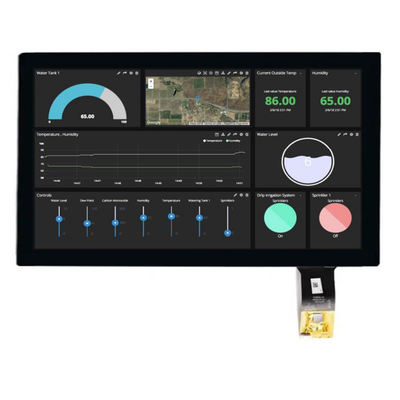

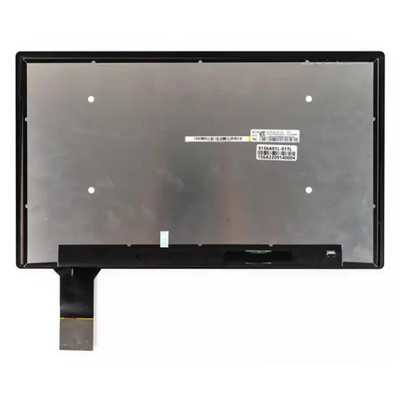

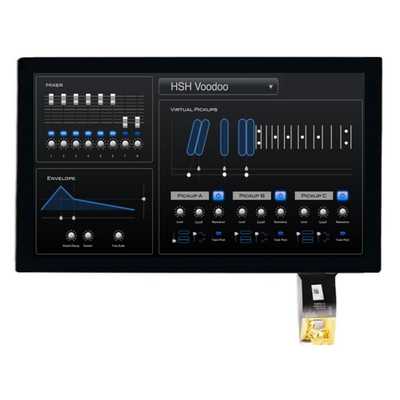

15.6 inch Industrial TFT Display China Leverancier, Multimedia Optimum 15,6 inch FHD TFT LCD Display Met 1000 NitsProductbeschrijving
SFTO1560SMT-7050A3-N PCAP TFT-scherm is een 15,6 inch kleur actieve matrix TFT LCD-module met behulp van amorfe silicium TFT's (Thin Film Transistors) als actieve schakeltoestellen.6 inch diagonaal gemeten actieve rea met Full-HD-resoluties (1920 horizontaal door 1080 verticaal pixelarray). Elke pixel is verdeeld in RED, GREEN, BLUE stippen die in verticale streep zijn gerangschikt en deze module kan 16,7M ((afgerond) ((6bit+2FRC) kleuren en een kleurengamma van 45% weergeven.De LED-driver voor achterlicht rijden is ingebouwd in dit model.
SFTO1560SMT-7050A3-N PCAP TFT-scherm demonstreert graphics en teksten op een 1920×3×1080 dotpanel met 16,7M ((8bit) kleuren door gebruik te maken van eDP (Embedded Display Port) Ver1.2-interface en het leveren van +3.3VDC-toevoerspanning voor het aandrijven van TFT-LCD-panelenIn dit SFTO1560SMT-7050A3-N TFT-LCD-paneel zijn kleurenfilters voor een uitstekende kleurenprestatie geïntegreerd om helderder en helderder beelden te realiseren.het optimaliseren van dit scherm voor gebruik in multimedia-toepassingen.Optimale weergave in alle richtingen.Zonder LED-controller met achterlicht. EDP-overdrachtsspecificatie: 2,7 Gbps / 2 lane 8 bit.
* Type reserve
* eDP-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie
Kenmerken:
Sleutelwoorden: | USB PCAP TFT-scherm 15,6 inch | Resolutie: | 1920*1080 pixels |
---|---|---|---|
LCD Grootte: | 350.76 x 204,96 x 2,9 mm (zonder aanraking) | LCD met aanraking: | 384.4 x 231,3 x 9,25 mm (met aanraking) |
Actief gebied: | 527.4 x 296,46 mm | LCD-interface: | EDP |
CTP-interface: | USB | Touchscreen: | CTP (capacitieve aanraakscherm) |
Oppervlakteverlichting: | 300 Cd/m2 - 1000 Cd/m2 | Werktemperatuur | -10°C tot +60°C |
Opbergtemp.: | -20°C tot +60°C | Display type: | IPS Volle kijkhoeken |
Oppervlaktebehandeling: | Haze 25%, 3H | Contrastverhouding: | 1000 |
Afbeeldingskleur: | 16.7 M | LED-levensduur: | 30000 uur |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
15.6 inch Industrial TFT Display China Leverancier, Multimedia Optimum 15,6 inch FHD TFT LCD Display Met 1000 NitsProduct Ide magie
15.6 inch Industrial TFT Display China Leverancier, Multimedia Optimum 15,6 inch FHD TFT LCD Display Met 1000 Nits ProductTekening
Inleiding tot eDP en de verschillen met DP
Beheersing van de achtergrondverlichting of andere paneelfuncties
Via het AUX-kanaal In 2010 bracht VESA eDP 1 uit.2, waarmee de mogelijkheid werd toegevoegd om de achtergrondverlichting van het paneel en andere functies te bedienen door besturingsopdrachten via de AUX te verzenden,die het aantal eDP-kabels kan verminderen (deze kabels zijn nu als optioneel vermeld in The Physical Interface hierboven)Tegelijkertijd voegt eDP 1.2 ook andere nieuwe mogelijkheden toe om het aantal contacten en draden in de connector te verminderen, wat een belangrijke rol speelt bij het verminderen van het gewicht en het volume van het systeem.Via het AUX-kanaal, kan de eDP de functies van de volgende displaypanelen bedienen: Schakel de achtergrondverlichting aan of uit De helderheid van de achtergrondverlichting wordt bij de PWM-frequentie aangepast.In- of uitschakelen van de dynamische achtergrondverlichtingsregelingHet maakt gebruik van een kleurmachine, een dithering-algoritme, of voegt een zwart scherm in voor aanpassing.sommige merken kiezen ervoor dat de systeemkant verantwoordelijk is voor de dynamische achtergrondverlichting op sommige modellen, en het paneel voor andere modellen om verantwoordelijk te zijn voor de dynamische achtergrondverlichting aanpassing, dus het besturen van de achtergrondverlichting via het AUX-kanaal geeft meer flexibiliteit aan het systeemontwerp.
PSR kan de levensduur van de batterij van mobiele apparaten verlengen
PSR is waarschijnlijk de meest besproken nieuwe functie in eDP. PSR stelt het systeem in staat het totale stroomverbruik van het systeem te verminderen bij het weergeven van stilstaande beelden.Aangezien het scherm vaak bevroren in de echte wereld gebruik situatiesAls het display paneel PSR wil ondersteunen, moet de TCON een buffergeheugen hebben ingebouwd in het paneel, wanneer een stilstaand scherm wordt weergegeven,De TCON slaat het beeld op in het buffergeheugen., op dit moment, zal het beeldbronapparaat (GPU of CPU) stoppen met het verzenden van het beeld, en snij de beeldtransmissie interface, op dit moment,De TCON toont automatisch het in het geheugen opgeslagen beeld.De PSR-functie verscheen voor het eerst in de specificatie eDP 1.3.de eerste generatie PSR's, ook wel bekend als PSR1, bij het invoeren van een stilstaand scherm, als een deel van het beeld verandert, moet het hele scherm worden bijgewerkt, moet de beelduitgang opnieuw worden verzonden,en het geheugen moet ook opnieuw worden opgeslagen in een volledig schermMet eDP 1.4 Gen 2 PSR, ook wel PSR2 genoemd, hoeft slechts een deel van het scherm bijgewerkt te worden.wat betekent dat de grafische processor alleen een kleine hoeveelheid gegevens moet verzenden die moet worden bijgewerktIn vergelijking met PSR1 moet de grafische processor minder tijd werken, wat het stroomverbruik verder kan verminderen, en dit deel van PSR2 wordt Partial Update genoemd.De partiële update functie presenteert een geheel nieuwe set van uitdagingen voor chip ontwerpersAllereerst moest de chip een nieuwe functie ondersteunen genaamd Frame Sync, waarmee het schermpaneel kan synchroniseren met de klok op de uitgang wanneer het hoofdkanaal is afgesloten.Deze functie wordt gesynchroniseerd met de ontvanger door gebruik te maken van de in de AUX-transmissie DisplayPort 1 gespecificeerde verstelbare systeemklokcodering (GTC).2a. Frame Sync stelt de beelduitgang in staat om de gegevens die zijn opgeslagen in het buffergeheugen van het paneel op het juiste moment bij te werken.ook wel ALPM genoemd, ook gedefinieerd in eDP 1.4. ALPM vereist dat het scherm zeer snel uit standby en slaap kan gaan; 500 nanoseconden moet uit standby en 20 microseconden uit slaap zijn,Dat is veel sneller dan No Link Training.Dat duurt ongeveer 100 microseconden.
Verminderde hoofdkanaal- en AUX-spanning
Voorafgaand aan eDP 1.4, de fysieke (PHY) laag van de eDP-specificatie-uitgang had hetzelfde niveau van spanningsflap als de DisplayPort-uitgang,dus het DisplayPort-uitgangsapparaat kan worden omgezet in een eDP-uitgang met minimale protocolwijzigingenIn de DisplayPort-toepassingen is het gebruik van de DisplayPort-apparaat in de meeste toepassingen van de DisplayPort-apparaat mogelijk.de uitgang ondersteunt een breed scala aan differentiële signaalspanningsschommelingsamplitudesIn eDP-toepassingen heeft 400 mVpp echter een grotere spanningsschommeling dan bij de meeste ontvangers vereist is.met name wanneer alleen een korte beeldschermkabel wordt gebruiktAls gevolg hiervan vermindert eDP 1.4 de amplitude van het hoofdkanaal tot 200 mVpp, waardoor het stroomverbruik van de hogesnelheidstransmissieinterface aanzienlijk wordt verminderd.Naast het verminderen van de spanning swing amplitude, de herziening van eDP 1.4 voegt ook aangepaste amplitude en flexibiliteit toe voor de aanpassing van de nadruk, die beter kunnen voldoen aan de kenmerken van verschillende hoofdkanaaltransmissiepaden. eDP 1.4 biedt ook de mogelijkheid om het AUX-kanaal te bedienen bij lagere amplitudes, omdat de AUX een tweerichtingskanaal is, een verandering die zowel de ontvanger als de uitvoerontwerpen zal beïnvloeden.het aantal synchronisatiesignalen dat wordt verzonden voordat het AUX-kanaal met de transmissie begint, wordt ook verminderd.
Meer flexibiliteit bij de keuze van het overdrachtspercentage
eDP 1.4 biedt meer flexibiliteit bij de selectie van de transmissie-snelheden voor de belangrijkste kanalen.4, waren de belangrijkste eDP-kanaalpercentages precies hetzelfde als die van DisplayPort, met 1,62 Gbit/s, 2,7 Gbit/s en 5,4 Gbit/s, terwijl eDP 1.4 nieuwe snelheidsopties toevoegde: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s en.32 Gbit/s. Ongeacht eDP of DisplayPort, kiezen ze in principe voor een bandbreedte en een zendkanaal die groot genoeg zijn om beeldgegevens te verzenden.maar een hogere transmissie betekent een hoger stroomverbruikDe eDP 1.4 biedt meer opties voor de overdrachtssnelheid, waardoor een optimale selectie van de overdrachtssnelheid in praktische toepassingen mogelijk is.om een 1,920x1,200In het 24-bit kleurenpaneel kan de ontwerper twee hoofdkanalen gebruiken met 2,7 Gbit/s of één hoofdkanaal met 5,4 Gbit/s.200, 24-bits kleurenpaneel hoeft alleen te worden verzonden met 3,7 Gbit/s, en biedt 4,32 Gbit/s van voldoende bandbreedte voor twee kanalen van 2,7 Gbit/s of één kanaal van 5,4 Gbit/s.920x1Als de bandbreedte van het panel wordt verhoogd tot 30 bits, zal de benodigde bandbreedte worden verhoogd tot 4,625 Gbit/s, en de bovenstaande bandbreedte zal niet voldoende zijn.4In het geval van eDP 1 moest de overdrachtssnelheid verdubbelen of het aantal kanalen van twee naar vier kanalen verhogen.4, moet de transmissie snelheid alleen worden verhoogd van 2,7G naar 3,24G, dat wil zeggen er is voldoende bandbreedte van 5,184Gbit/s om gegevens te verzenden,en het stroomverbruik van de fysieke laag van de hoofdkanaalinterface aan het eind van de uitgang en de ontvanger kan worden verminderdIn de eerste plaats is het mogelijk om de energieverbruik van de equalizerlijn aan het eind van het paneel te verminderen.4 biedt ook de optie van aangepaste snelheden, dat niet op het algemene eDP-displaypaneel wordt toegepast, maar is ontworpen voor bepaalde specifieke systeemtoepassingen.
Toevoeging van display data compressie
Een andere nieuwe functie die is toegevoegd in eDP 1.4 is de ondersteuning van de overdracht van gecomprimeerde videogegevens,die is gedefinieerd in de VESA DSC-standaard (Display Stream Compression) en naar verwachting in maart 2014 zal worden uitgebracht. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateAls de benodigde bandbreedte kleiner is, wordt ook het aantal kanalen dat voor het hoofdkanaal nodig is verminderd, wat minder lijnen betekent.de transmissie kwaliteit zal beter zijnBovendien kan in de PSR-modus de hoeveelheid gegevens die moet worden opgeslagen worden verminderd door gebruik te maken van compressie technologie,en een kleiner buffergeheugen kan worden gebruiktOorspronkelijk bevatte de eDP 1.4-specificatie een Compressed Display Stream Transport Services-eenheid, maar VESA besloot deze te vervangen door de nieuwe DSC-specificatie.
Overdracht van multi-touch gegevens via AUX
Mobiele apparaten met touch panels zijn algemeen geworden en traditionele pc's zullen voor steeds meer toepassingen met touch panels worden uitgerust.zoals Microsoft's Windows 8-besturingssysteem dat touchfuncties ondersteunt. eDP is op grote schaal gebruikt in tablets, laptops en AIO-pc's, en deze toepassingen kunnen ook touch ondersteunen.Multi-touch gegevens moeten worden verzonden via een aparte USB-interfaceIn de toekomst, als multi-touch data wordt verzonden via het AUX-kanaal, kan deze USB-interface worden geëlimineerd.omdat de display driver chip en de touch chip onafhankelijk zijn en hun eigen interfaces hebbenDe multi-touch data transfer functie via het AUX kanaal ondersteunt de USB HID firmware specificatie.en eDP 1.4 wordt een nieuw DPCD-scratchpad-adres op de ontvangerzijde gedefinieerd om de multi-touchfunctie mogelijk te maken, die de configuratiegegevens met betrekking tot multi-touchondersteuning en andere gegevensoverdracht omvat.
Specificatie voor de compatibiliteitstest is nog niet gepubliceerd
VESA heeft de eDP 1.4-compatibiliteitstestspecificatie niet gepubliceerd.met inbegrip van fysieke interfaces en linklaag (Link Layer) Compatibiliteitstestspecificaties zijn nog niet gepubliceerd VESA heeft eDP 1 niet gepubliceerdIn 2011 publiceerde VESA de eDP 1.3-richtlijnen, die richtlijnen bevatten zoals de fysieke laaginterface en de linklaag.de systeemfabriek zal de relevante materialen van het eDP-systeem controleren;, met inbegrip van de compatibiliteit en interoperabiliteit van de uitgang, de verbindingslijn en de ontvanger.
Vanwege het grote aantal versies van eDP en de verscheidenheid aan toepassingen voor verschillende systemen is het vrij moeilijk om een testspecificatie te definiëren die aan alle systeemtoepassingen kan voldoen.In tegenstelling tot externe DisplayPort, hebben consumenten niet de mogelijkheid om de interne kabel en het displaypaneel te kiezen, zodat VESA niet over de noodzakelijke definitie van de compatibiliteitstestspecificaties beschikt,en systeemfabrikanten moeten samenwerken met hun respectieve eDP-componentleveranciers om ervoor te zorgen dat het systeem goed werkt.
