4 inch rond TFT LCD, cirkelvormig LCD met MIPI-interface, helderheid 500-1000 Nits voor dashboard

4 inch rond TFT LCD, cirkelvormig LCD met MIPI-interface, helderheid 500-1000 Nits

voor Autodashboard

Productbeschrijving

Saef Tech SF-TO400XC-8996A2-N is een Automotive Grade TFT LCD-scherm dat veel wordt gebruikt voor het dashboard van auto's.en voedingsspanning (Vdd) variëren van 2.6V tot 3,6V, typisch 2,8V.

SF-TO400XC-8996A-N TFT LCD-module is cirkelvormig met een helderheid van 500-1000 nits (typische waarde).Het kan werken bij temperaturen van -30°C tot +85°C;

Pin Definitie

NO. PIN NAAM Beschrijving
1 LEDA-LED-anode
2 LEDK1 LED-katode
3 LEDK2 LED-katode
4 VCI stroomtoevoer 2,8~3,3 V
5 IOVCC stroomvoorziening 1.8V-2.0V
6 RESET LCM-resetsignalen
7 TE Verscheurend effect
8 PWM De PWM-frequentie-uitgang voor LCD-stuurbediening.
9 GND Ground
10 D0P DSI-D0+ gegevenssignalen
11 D0N DSI-D0-gegevenssignalen
12 GND Ground
13 D1P DSI-D1+ gegevenssignalen
14 D1N DSI-D1-gegevenssignalen
15 GND Ground
16 CLKP DSI-Clock+
17 CLKN DSI-klok-
18 GND Ground
19 D2P DSI-D2+ gegevenssignalen
20 D2N DSI-D2-gegevenssignalen
21 GND Ground
22 D3P DSI-D3+ gegevenssignalen
23 D3N DSI-D4-gegevenssignalen
24 GND Ground
25 TP_INT Touch onderbreken
26 TP_SDA Touch IIC Gegevenssignaal
27 TP_SCL Touch IIC Clock signaal
28 TP_RESET Touch Reset Signal
29 TP_VCI Touch Stroomvoorziening
30 TP_IOVCC Touch Stroomvoorziening

Spanning van de voeding voor logische VDD 0,3~3,6 V
Inlaatspanning Vin VDD+0,3 V
Werktemperatuur Topr -30°C tot +85°C
Bergingstemperatuur Tstg -30°C tot +85°C

Werkspanning VDD 2.6 2.8 3.3 V
Voedingsstroom IDD: 30 mA (VDD=2,8V,Ta=25°C)
Inlaatspanning: VIH 0,8VDD min- IL: 0,2VDD Max
Inlaatlekken:
de huidige IIL: -1,0 - 1,0 UA (VIN=VDD of VSS)

4 inch rond TFT LCD, cirkelvormig LCD met MIPI-interface, helderheid 500-1000 Nits

voor Autodashboard

Producttekening

4 inch rond TFT LCD, cirkelvormig LCD met MIPI-interface, helderheid 500-1000 Nits

voor Autodashboard

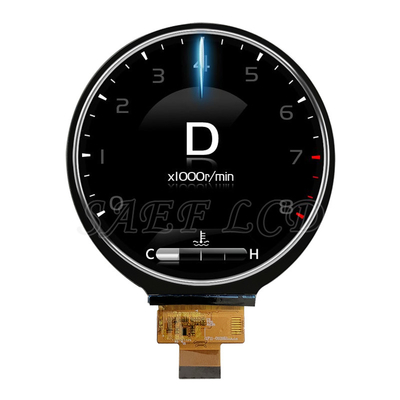

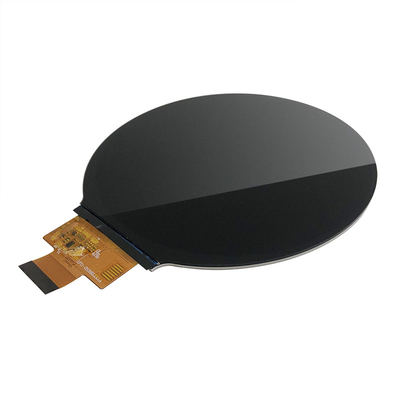

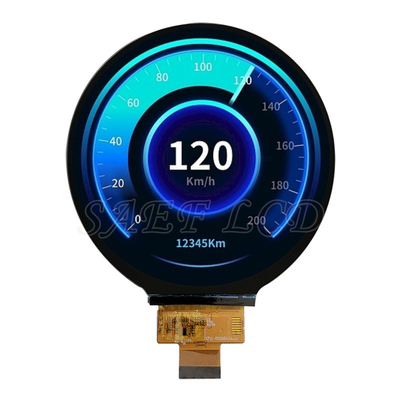

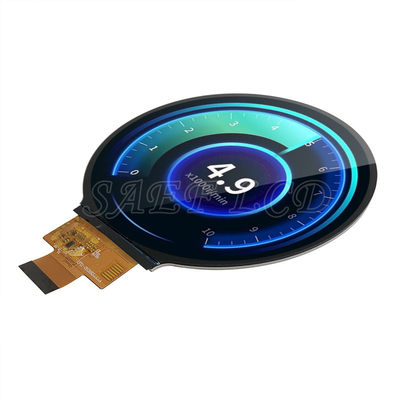

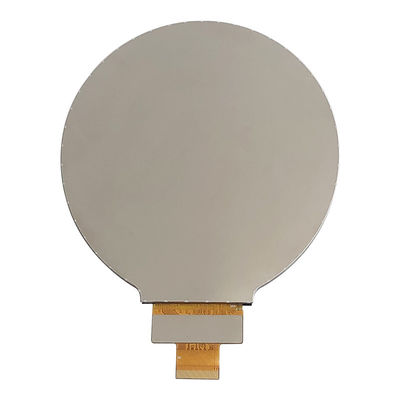

Productbeeld
