Productdetails:
|
| Producten: | TFT 2,3-inch QVGA | Resolutie: | 320x240 punten |
|---|---|---|---|
| Interface: | MCU 16 bits | aanraakscherm: | zonder aanraking (optioneel met weerstand en PCAP Touch) |
| Uitlegdimensie: | 50.80x45.6x2.35 mm | Zichtrichting: | 12 uur. |
| Pinnummer: | 36 pinnen | Verbinding: | Hotbar (aanpasbaar) |
| Oppervlaktehelderheid: | 250 cd/m2 (aanpasbaar) | Operatieve temperatuur.: | -20°C tot +70°C |
| Levensduur: | 40000 uren | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.2V industriële TFT-Vertoning,Vertoning van 36 Spelden de Industriële TFT,2.3“ ILI9342C |
||
SF-TC230T-8088A-N SPECIFICATIE 2014-10-20.pdf
2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pins 3.2V 12 O'clock Product Inleiding
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceDeze module bestaat uit een TFT LCD-module, een stuurcircuit en een achtergrondverlichtingseenheid.3 ′′ bevat 320 (RGB) X 240 punten (320 horizontale x 240 verticale pixels array). en het kan tot 262k kleur weergeven. SF-TC230T-8088A-N TFT LCD-model ondersteunt MCU-interface; de voedingsspanning (VCC) van het rij-LCD-paneel is van is 2.6V tot 3.4V. Typische waarde is 3.2V.
SF-TC230T-8088A-N kan werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C. Het is ideaal voor automatisering, GPS, medische apparatuur, industriële apparatuur,beveiligingsmiddelen witte goederen, smart home applicaties, IoT-systeem, autoapparatuur, auto dashboard, auto audio, auto klok, auto deur display systeem, water ionisator, die TFT display in hoge kwaliteit en kleurrijke beeld vereist.
| Product: | TFT 2,3 inch QVGA |
| Resolutie: | 320X240 Punten |
| Interface: | MCU 16 bits |
| Omvang van de contour: | 50.80x45.6x2.35 mm |
| Pinnummer: | 36 pinnen |
| Oppervlakteverlichting: | 250 Cd/m2 (aanpasbaar) |
| Levensduur: | 40000 uur |
| Touchscreen: | Geen aanraking (optioneel met weerstand en PCAP-aanraking) |
| Zichtrichting: | 12 uur. |
| Verbinding: | Hotbar (aanpasbaar) |
| Werktemperatuur | -20°C tot +70°C |
| Naleving: | REACH- en RoHS-conform |
2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pins 3.2V 12 O'clock Producttekening

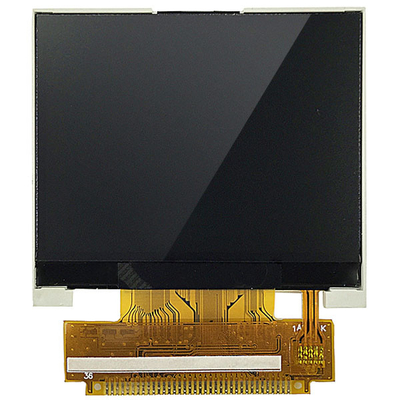

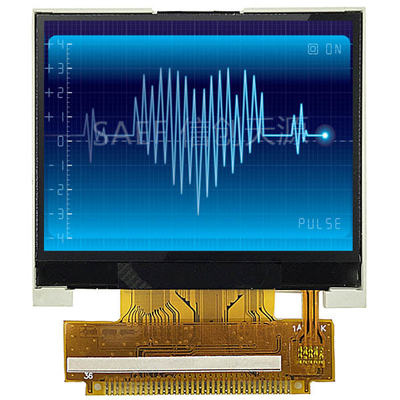

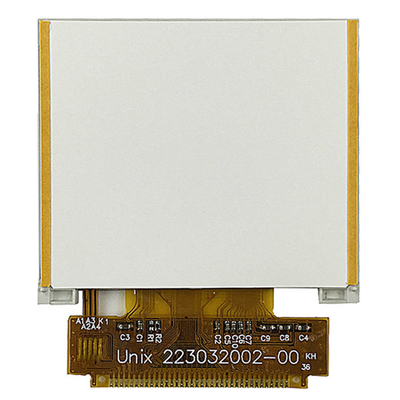

2.3" ILI9342C Industrial TFT Display 320x240 MCU Interface 36 Pins 3.2V 12 O'clock Productbeeld
Fabrieksfaciliteiten en certificeringen
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
Vragen:
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monster test en goedkeuring. Bij de goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
