Productdetails:
|
Producten: | De Vertoning van 3,5 Duimtft | Resolutie: | 320x480 pixel |
---|---|---|---|
Pinnummer: | 45 spelden | Interface: | MCU + RGB-interface |
Lijst Dim.: | 54.9x82.94x2.1 (mm) | Zichtrichting: | 12 uur. |
Touchscreen: | zonder touchscreen | DRIVER IC: | ST7796S |
Verbinding: | Inproppen | Oppervlaktehelderheid: | 300 Cd/m2 |
Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Markeren: | De Modulevertoning van 3,5 Duimtft lcd,ST7796S TFT LCD-Modulevertoning |
Over dit item SF-TC350H-8417A-N
3Een.5-inch industriële TFT-LCD-module-display met een dotmatrix-resolutie van 320x480, uitgerust met ST7796S-driver-IC, is een hoogwaardige displayoplossing die is ontworpen voor smart device-voor-schermen.De kenmerken van deze monitor zijn als volgt::
Contrast: TFT-LCD-schermen van industriële kwaliteit hebben doorgaans een hoog contrast om de lagen van beelden en de levendigheid van kleuren te garanderen.
Interface: Er kunnen meerdere interfacepties worden aangeboden, zoals RGB-interface, LVDS, enz., om aan de behoeften van verschillende systemen te voldoen.
Op maat gemaakte diensten: Op basis van de behoeften van de klant kunnen op maat gemaakte diensten worden aangeboden, waaronder grootte, resolutie, interface en functionaliteit.
Duurzaamheid: industriële componenten worden gebruikt om de stabiliteit en duurzaamheid van het scherm op lange termijn te waarborgen, geschikt voor 24/7 ononderbroken gebruik.
Deze monitor is een ideale beeldschermoplossing voor industriële en commerciële toepassingen vanwege de hoge resolutie, hoge helderheid, hoog contrast en duurzaamheid van industriële kwaliteit.
Kenmerken
Product: | 3.5 inch TFT-display | Resolutie: | 320x480 pixels |
---|---|---|---|
Pinnummer: | 45 pin's | Interface: | MCU + RGB-interface |
Lijst Dim.: | 54.9x82.94x2.1 mm | Zichtrichting: | 12 uur. |
Touchscreen: | Zonder touchscreen | Bestuurder IC: | ST7796S |
Verbinding: | Inproppen | Oppervlakteverlichting: | 300 Cd/m2 |
Werktemperatuur | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Mechanische schets
Interface pin definitie
Nee, dat is niet zo. |
PIN-naam |
Invoer/uitvoer |
Beschrijving |
1-6 |
K1-K6 |
O |
LED-kathode |
7 |
Een |
O |
LED-anode |
8 |
GND |
Ik... |
Ground |
9 tot 10 |
VCC |
Ik... |
Stroomvoorziening 2.8V Spanning |
11 |
NC |
- |
Openen |
12 |
CS |
Ik... |
Invoerpen voor het chipselectiesignaal |
13 |
RS |
Ik... |
Signal selecteren |
14 |
WR |
Ik... |
Schrijf strobe-signaalinput pin |
15 |
RD |
Ik... |
Lees strobe-signaalinput pin |
16 |
SDA |
Ik... |
SPI Interface Input Pin |
17 |
SDO |
Ik... |
SPI Interface uitgang Pin |
18-35 jaar |
DB0-DB17 |
Invoer/uitvoer |
Toon gegevens I/O |
36 |
DE |
Ik... |
Invoergegevens in staat stellen om te bedienen |
37 |
DCLK |
Ik... |
Clock Signal om elke datum te monteren |
38 |
HSYNC |
Ik... |
Horizontaal synchronisatiesignaal |
39 |
GND |
Ik... |
Ground |
40 |
VSYNC |
Ik... |
Verticaal synchronisatiesignaal |
41 |
Reset |
Ik... |
Invoersignaal LCM Reset |
42-44 |
IM2-IM0 |
Ik... |
De MCU-interface is geselecteerd. |
45 |
GND |
Ik... |
Ground |
Maximale absolute limiet
Artikel 1 |
Symbool |
Waarde |
Eenheid |
Stroomtoevoerspanning voor logica |
VDD |
0.3~4.6 |
V |
Inlaatspanning |
Vinaal |
VDD+0.3 |
V |
Werktemperatuur |
Topr |
- 20 tot 70 |
°C |
Bergingstemperatuur |
Tstg |
-30 tot 80 |
°C |
DC-kenmerken
Artikel 1 |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Testvoorwaarde |
Werkspanning |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
Voedingsstroom |
IDD |
- |
- |
5 |
mA |
VDD=2,8V, Ta=25°C |
Inlaatspanning |
HIV |
0.8VDD |
- |
VDD |
V |
- |
VIL |
0 |
- |
0.2VDD |
V |
||
Inlaatlektrom |
IIL |
- Eén.0 |
- |
1.0 |
mA |
VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
Artikel 1 |
Symbool |
Min. |
TYP |
Maximaal |
Eenheid |
Test Voorwaarde |
Voedingsspanning |
Vf |
- |
3.2 |
3.4 |
V |
Als= 140mA |
Voedingsstroom |
Als |
- |
140 |
- |
mA |
- |
Omgekeerde spanning |
Vr |
- |
- |
5 |
V |
- |
Energieverlies |
Pd |
- |
- |
- |
mW |
- |
Lichtsterkte voor LCM |
- |
|
300 |
- |
Cd/m2 |
Als= 140 mA |
Eenvormigheid voor LCM |
- |
- |
- |
- |
% |
If=140 mA |
Achterlichtkleur |
Wit |

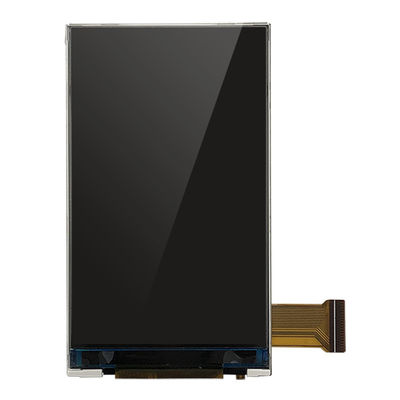

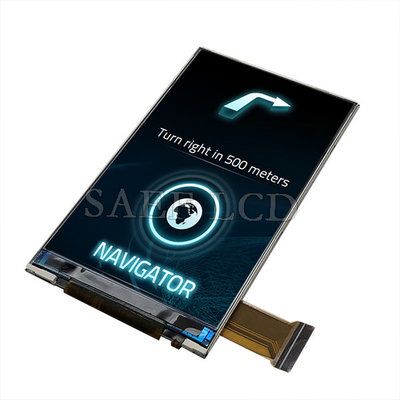

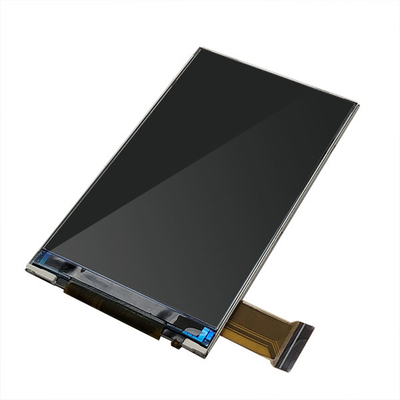

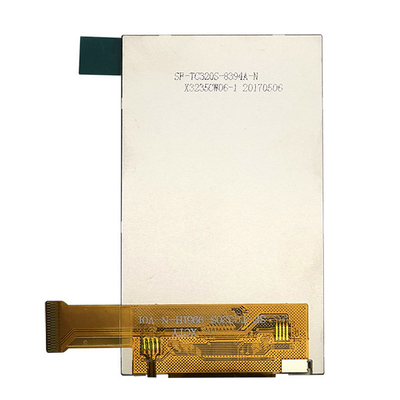

Productbeeld
