Productdetails:
|
Sleutelwoorden: | De Vertoning van 4,3 Duimtft lcd | Touchscreen: | weerstand biedend touch screen |
---|---|---|---|
Resolutie: | 480 × 272 | De Afmeting van het dekkingsglas: | ODm |
Interface: | rgb | Oppervlaktehelderheid: | 250 cd/m2 |
LED-levensduur: | 40,000 uur | Pins: | 40 pin's |
Zichtrichting: | Om zes uur. | Verbinding: | ZIF / aansluiting |
Operatieve temperatuur.: | – 20℃ aan +70℃ | Vop: | 3V - 3,6V, typisch 3,3V |
Markeren: | De Vertoning van 40 Speldtft lcd,480x272 TFT LCD-Vertoning,RGB LCD 480x272 |
4.3 inch Resistive Touch TFT Display RGB LCD-moduleBeschrijving
Productkenmerken
Sleutelwoorden: | 4.3 inch TFT LCD-scherm | Touchscreen: | Resistief touchscreen |
---|---|---|---|
Resolutie: | 480x272 | Dekselglas: | ODM-producten |
Interface: | RGB | Oppervlakteverlichting: | 250Cd/m2 |
LED-levensduur: | 40000 uur | Pins: | 40 pin's |
Zichtrichting: | Om zes uur. | Verbinding: | ZIF / Plugging |
Werktemperatuur | ¥20°C tot +70°C | Vop: | 3V - 3.6V, typisch 3.3V |
4.3 inch Resistive Touch TFT Display RGB LCD-moduleTekening
Interface pin definitie
- Nee, dat is niet waar. | Pinnetje | Invoer/uitvoer | Beschrijving |
1 | LED-K | Ik... | LED-kathode |
2 | LED-A | Ik... | LED-anode |
3 | VSS | Ik... | Power Ground |
4 | VDD | Ik... | Stroombron |
5 | R01 | Ik... | RED-gegevenssignaal (LSB) |
6 | R02 | Ik... | Rode gegevenssignaal |
7 | R03 | Ik... | Rode gegevenssignaal |
8 | R04 | Ik... | Rode gegevenssignaal |
9 | R05 | Ik... | Rode gegevenssignaal |
10 | R06 | Ik... | Rode gegevenssignaal |
11 | R07 | Ik... | Rode gegevenssignaal |
12 | R08 | Ik... | Rode gegevenssignaal |
13 | G01 | Ik... | GREEN Gegevenssignaal ((LSB)) |
14 | G02 | Ik... | GROEN gegevenssignaal |
15 | G03 | Ik... | GROEN gegevenssignaal |
16 | G04 | Ik... | GROEN gegevenssignaal |
17 | G05 | Ik... | GROEN gegevenssignaal |
18 | G06 | Ik... | GROEN gegevenssignaal |
19 | G07 | Ik... | GROEN gegevenssignaal |
20 | G08 | Ik... | GROEN gegevenssignaal |
21 | B01 | Ik... | Blauw gegevenssignaal (LSB) |
22 | B02 | Ik... | Blauw gegevenssignaal |
23 | B03 | Ik... | Blauw gegevenssignaal |
24 | B04 | Ik... | Blauw gegevenssignaal |
25 | B05 | Ik... | Blauw gegevenssignaal |
26 | B06 | Ik... | Blauw gegevenssignaal |
27 | B07 | Ik... | Blauw gegevenssignaal |
28 | B08 | Ik... | Blauw gegevenssignaal |
29 | VSS | Ik... | Power Ground |
30 | DLCK | Ik... | Clock Signal om elke datum te monteren |
31 | DISP | Ik... | Vertoon van het aan/uitsignaal |
32 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
33 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
34 | DE | Ik... | Invoergegevens in staat stellen om te bedienen |
35 | NC | - | Open zetten |
36 | GND | Ik... | Power Ground |
37 | XR | Ik... | PIN-code van het touchpaneel |
38 | YD | Ik... | PIN-code van het touchpaneel |
39 | XL | Ik... | PIN-code van het touchpaneel |
40 | VU | Ik... | PIN-code van het touchpaneel |

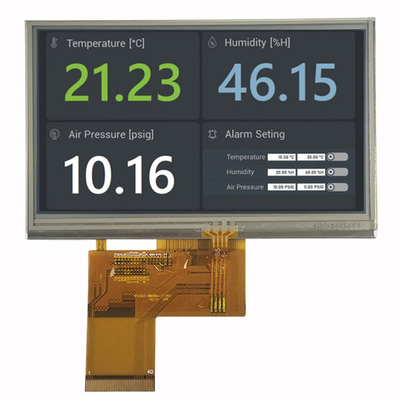

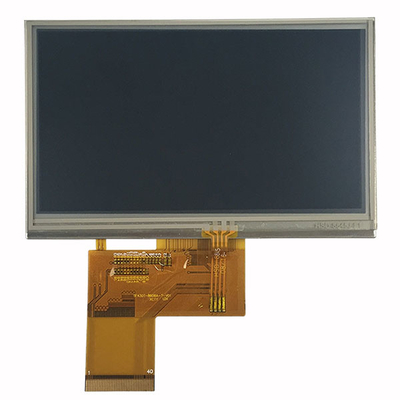

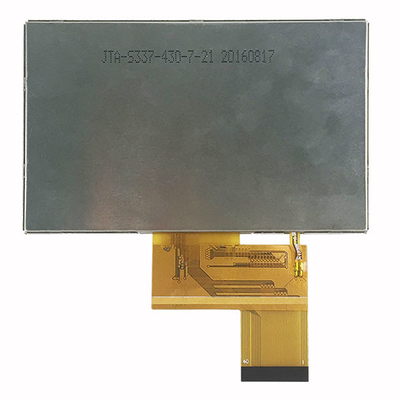

4.3 inch Resistive Touch TFT Display RGBLCD-module Echt productbeeld
