Productdetails:
|
| Producten: | De Vertoning van 3,5 Duimtft | Resolutie: | 320*240 punten |
|---|---|---|---|
| aanraakscherm: | Resistief aanraakpaneel (CTP optioneel) | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Uitlegdimensie: | 63.9 x 76,9 x 4,45 mm | Zichtrichting: | 6:00 |
| Interface: | rgb | Pinnummer: | 54 pinnen |
| Verbinding: | ZIF | Oppervlaktehelderheid: | 350 - 700 cd/m2 ((nits) |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | QVGA de Vertoning SAEF van 3,5 Duimtft,RGB Vertoning van 3 |
||
** Datasheet Download **
SF-TC350M-9268A1-T specificatie.pdf
SF-TC350M-9268A1-N Specificatie.pdf
TFT LCD 3,5 inch QVGA 320x240 HX8238 Shield Display RGB Interface LED achtergrondlicht scherm
TFT LCD 3,5 inch, 3,5" QVGA TFT Display Module Beschrijving
SF-TC350M-9268A1-Tis een 3,5 inch diagonaal full color QVGA 320x240 TFT LCD-scherm display. het is gemakkelijk te bedienen door MCU. Dit 3,5 " TFT LCD met touchscreen kan worden gebruikt in ingebedde systemen, industriële apparaat,beveiligings- en handheldapparatuur waarvoor een hoge kwaliteit en kleurrijke afbeelding vereist zijn. Het ondersteunt RGB-interface. Voor een gemakkelijke verbinding met uw host, de FFC / FPC staart mates met gemakkelijk te vinden ZIF sockets.
SF-TC350M-9268A1-T is een soort standaard TFT lcd 3.5 display module, het isvolledig compatibel met het Winstar 3,5 inch TFT-display WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T heeft veel optionele ontwerpen vanwege de verschillende toepassingsomgeving. Het ondersteunt EMI-tests en ernstige betrouwbaarheidstests, met en zonder resistief aanraakpaneel,met / zonder capacitieve touchscreen, een hogere helderheid tot 700 nits.
| Product: | 3.5 inch TFT-display | Resolutie: | 320*240 punten |
|---|---|---|---|
| Touchscreen: | Resistief aanraakpaneel (CTP optioneel) | Afmeting van het dekselglas: | Aanpasbaar |
| Omvang van de contour: | 63.9 x 76,9 x 4,45 mm | Zichtrichting: | 6:00 |
| Interface: | RGB | Pinnummer: | 54 pinnen |
| Verbinding: | Inproppen | Oppervlakteverlichting: | 350 - 700 Cd/m2 ((nits) |
| LED-levensduur: | 40000 uur | Naleving: | REACH- en RoHS-conform |
TFT LCD 3,5 inch, 3,5 " QVGA TFT Display Module Tekening
![]()
![]()
Pin Definitie:
| Pin NO. | Symbool | Invoer/uitvoer | Beschrijving |
| 1 | LED-K1 | Ik... | LED-kathode |
| 2 | LED-K2 | Ik... | LED-kathode verbinden met LED-K1 |
| 3 | LED-A1 | Ik... | LED-anode |
| 4 | LED-A2 | Ik... | LED-anode verbinding met LED-A1 |
| 5 ~ 7 | NC | - | Geen verband |
| 8 | /RESET | Ik... | Pin opnieuw instellen |
| 9 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 10 | SCL | Ik... | SPI-kloksignaal |
| 11 | SDI | Ik... | SPI Interface Input Pin |
| 12 | B0 | Ik... | Blauw gegevenssignaal (LSB) |
| 13 tot 19 | B1-7 | Ik... | Blauw gegevenssignaal |
| 20 | G0 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21 tot 27 | G1-7 | Ik... | GROEN gegevenssignaal |
| 28 | R0 | Ik... | RED-gegevenssignaal (LSB) |
| 29 tot 35 | R1-7 | Ik... | Rode gegevenssignaal |
| 36 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 37 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 38 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 39 tot 40 | NC | - | Geen verband |
| 41 | VDD | Ik... | +2,8V stroombron |
| 42 | VDDIO | Ik... | 1.8V~2.8V Stroombron |
| 43 | VU | Ik... | Pin van het touchpaneel |
| 44 | XL | Ik... | Pin van het touchpaneel |
| 45 | YD | Ik... | Pin van het touchpaneel |
| 46 | XR | Ik... | Pin van het touchpaneel |
| 47 tot 51 | NC | - | Geen verbinding |
| 52 | ENABLE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 53 tot 54 | GND | Ik... | Power Ground |

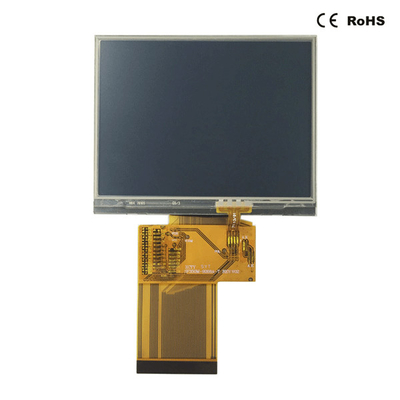

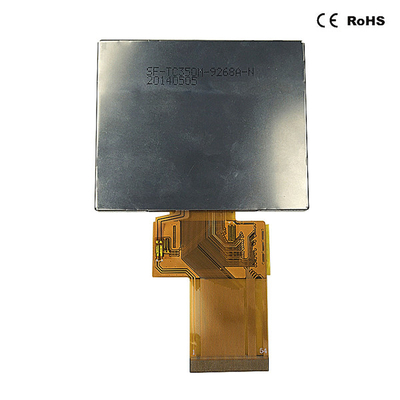

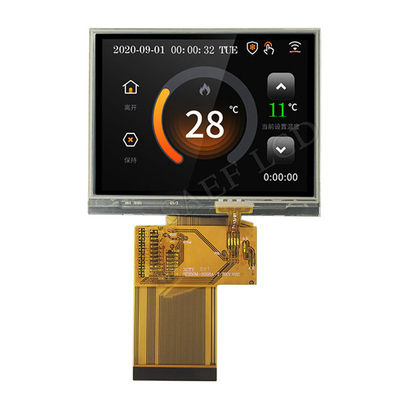

TFT LCD 3,5 inch, 3,5 " QVGA TFT Display Module Echte product afbeelding
![]()
![]()
![]()
