Productdetails:
|
| Producten: | 2,8 duim TFT LCD | Resolutie: | 480 x 640 pixels |
|---|---|---|---|
| Kleur: | 262K | Display-type: | IPS TFT-LCD |
| Interface: | RGB | kijkhoek: | 80°/80°/80°/80° (L/R/U/D) |
| Bestuurder IC: | ST7701S | Verbinding: | Type aansluiting |
| Oppervlakteverlichting: | 1000 cd/m2 (nits) | Toepassingen: | Industriële, medische, automobielindustrie |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Module van 2,8 Duimtft lcd,De hoge Module van Helderheidstft lcd |
||
Over dit item SFTO280PY-7201AN
| Speccategorie | Detail |
|---|---|
| Helderheid | 1000 nits (cd/m2) ¢ 60% helderder dan standaard industriële displays |
| Schermgrootte | 2.8 inch (diagonaal), 43,2x57,6 mm display area |
| Resolutie | 480RGB ((H) × 640 ((V) pixels ️ Perfect voor gedetailleerde afbeeldingen en tekst |
| Interface | RGB-interface met SPI-besturing (pins 27-29), compatibel met de reguliere MCU |
| Zienhoek | 80°/80°/80°/80° (L/R/U/D) |
| Contrastverhouding | 1200Een scherp onderscheid tussen lichte en donkere elementen |
| Achterlicht | LED-zijdelichttype (6 LED's), 11,2-13,6V, levensduur van 40.000 uur |
| Temperatuurbereik | Operatie: -20°C tot 70°C; opslag: -30°C tot 80°C ️ Veerkrachtig onder extreme omstandigheden |
| Afmetingen | 46.2x65.2x2.3mm (±0.2mm) Slim ontwerp voor compacte installaties |
Het High Brightness 1000nits 2,8-inch TFT LCD-scherm is de ultieme oplossing voor professionals die op zoek zijn naar een krachtig, veelzijdig en hoogwaardig scherm.Verhoog uw apparaten met een ongeëvenaarde helderheid en helderheid, en voorzien in een verscheidenheid aan toepassingen, van industrie tot consumentenelektronica.
Voor meer informatie, monsters of om uw specifieke behoeften te bespreken, neem dan contact met ons op.
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Functie |
| 1 | LEDA | LED-achterlicht ((Kathode) |
| 2 | LEDK | LED-achterlicht ((Kathode) |
| 3 | GND | Ground |
| 4 | VDD | Stroomvoorziening: 2,8 tot 3,3 V. |
| 5 | GND | Ground |
| 6 | Reset | Reset ingang. |
| 7 | GND | Ground |
| 8 tot 25 | DB17~DB0 | RGB blauwe gegevensinvoer |
| 26 | GND | Ground |
| 27 | SDA | SPI-interface-klok |
| 28 | SCL | SPI-interface-klok |
| 29 | CS | Chip selecteer input pin |
| 30 | HSYNC | Lijnsynchronisatie signaal voor RGB-interface werking |
| 31 | HSYNC | Frame synchronisatie signaal voor RGB-interface werking |
| 32 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 33 | DE | Gegevenssignalen voor de werking van de RGB-interface |
| 34 | GND | Ground |
Elektrische kenmerken
| Posten | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale voedingsspanning | VDDI | - | - | - | |
| Invoersignaal Spanning | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Achtergrondverlichtingseenheid (GND=0V)
| Posten | Symbool | Min. | Type | Maximaal | Eenheid |
| LED-stroom | II. | - | 45 | 60 | mA |
| LED-spanning | VL | - | 11.2 | 13.6 | V |
| Levensduur van de LED in bedrijf | Hrs. | 40000 | - | - | Uur |
Optische specificaties
| Posten | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Witte helderheid (midden) | Lv |
Θ=0 Normaal Bekijken Hoek IBL=80mA |
1000 | 1100 | - Dat is... | cd/m2 | |
| Reactietijd | Tr+Tf | - Dat is... | 35 | 40 | ms | ||
| Contrastverhouding | CR | 900 | 1200 | - Dat is... | - Dat is... | ||
|
Kleur Chromaticiteit (CIE1931) |
wit |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Zienhoek |
Hor |
L |
CR≥10 |
- Dat is... | 80 | - Dat is... | |
| ΘR | - Dat is... | 80 | - Dat is... | ||||
|
Ver |
De | - Dat is... | 80 | - Dat is... | |||
| Het | - Dat is... | 80 | - Dat is... | ||||
| Uniformiteit van de helderheid | Gemiddeld | Θ=0 | 80 | 90 | - Dat is... | % | |
| Kleurbereik | NTSC | Θ=0 | 65 | 70 | - Dat is... | % | |

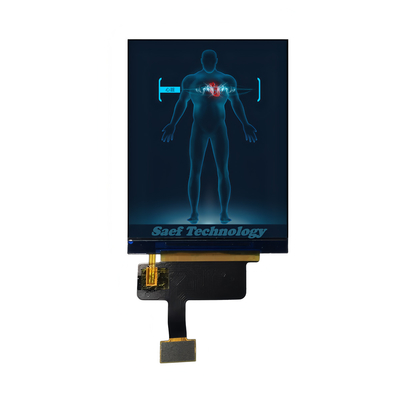

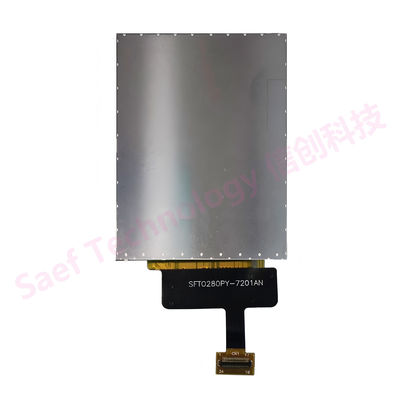

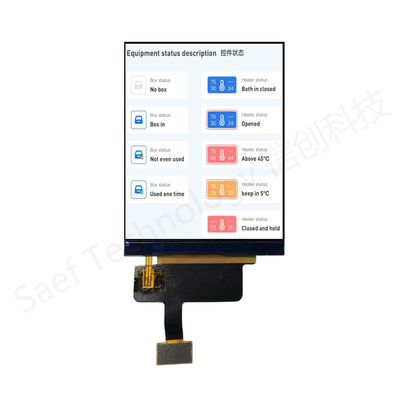

Productbeeld
